Двобалочний кран Goliath



1. Двобалонний кран Goliath — це тип важкого промислового крана, який в основному використовується для підйому та транспортування великих важких вантажів на відкритих майданчиках, складах, верфях і виробничих підприємствах. На відміну від мостових кранів, крани Goliath (також відомі як козлові крани) мають ноги, які підтримують кран на рейках або коліях на рівні землі, а не кріпляться до опорної конструкції будівлі.

2. Основні характеристики двобалкового крана Goliath: Подвійна балкова конструкція: оснащена двома паралельними балками, які охоплюють довжину крана. Ця конструкція збільшує вантажопідйомність і стабільність, що робить її ідеальною для підйому надзвичайно важких вантажів. Висока вантажопідйомність: Завдяки двом балкам кран може витримувати навантаження від кількох тонн до сотень тонн залежно від його характеристик.

3. Крани Goliath не потребують балок злітно-посадкової смуги або опорних конструкцій, таких як мостові крани, що зменшує загальні витрати на інфраструктуру. Гнучкість: працює на відкритому повітрі, де мостові крани були б непрактичними. Висока ефективність: підходить для безперервного застосування у важких умовах завдяки своїй міцності та здатність витримувати великі вантажі.

4. Загалом двобалковий кран Goliath є важливою частиною обладнання для галузей промисловості, які потребують потужних і ефективних рішень для обробки матеріалів.

Номінальна вантажопідйомність: 80 тонн

Макс. Висота підйому: 50 м

Розмах:10-80M

Гарантія: 1 рік

Вага (кг): 10000 кг

Номінальний підйомний момент: 800 кН

Робочі обов’язки: A5-A8



1. Основне світло

1. Основна балка (або балка) двобалкового крана Goliath відіграє вирішальну роль у структурній цілісності та несучій здатності крана. Будучи основним горизонтальним компонентом, він підтримує візок і підйомник, які перевозять вантаж. Конструкція та конструкція основної балки безпосередньо впливають на вантажопідйомність, проліт та ефективність роботи крана.

2. Подвійний балковий кран GoliathCranetДві паралельні головні балки (балки), які проходять по всьому прольоту крана. Ця подвійна балкова конструкція підвищує стабільність, рівномірно розподіляє навантаження та забезпечує вищу вагу порівняно з однобалковими кранами. Як правило, вони виготовляються з високоміцної сталі, щоб забезпечити максимальну міцність і довговічність. Балки часто мають коробчату форму або конструкції з двотавровими балками. , призначений для мінімізації ваги при максимальному збільшенні несучої здатності.

3. Міркування щодо дальнього променя:

Втома та напруга: як несуча конструкція, головні балки мають бути сконструйовані таким чином, щоб витримувати втому та напругу під час тривалого використання, особливо під час інтенсивних операцій. Корозійна стійкість: для зовнішніх кранів, наприклад, на верфях чи металургійних заводах. головні балки часто обробляють антикорозійним покриттям, щоб протистояти факторам навколишнього середовища. Точність виготовлення: оскільки головна балка підтримує рухомі частини (візок і підйомник), точність її виготовлення та встановлення має вирішальне значення для безперебійної та ефективної роботи.

4. Основна балка в подвійному балковому крані Goliath є основою конструкції крана, забезпечуючи як міцність для перенесення важких вантажів, так і гнучкість для переміщення матеріалів через великі площі. Його конструкція має основоположне значення для продуктивності, безпеки та ефективності крана у важкій промисловості.

Підйомна система

1. Підйомна система двобалкового крана Goliath є одним із його основних компонентів, що відповідає за підйом і опускання важких вантажів. Ця система складається з кількох ключових частин, які працюють разом, щоб безпечно та ефективно справлятися з великою вагою. Розуміння того, як функціонує підйомна система, має вирішальне значення для належної експлуатації та обслуговування.

2. Підйомник є основним механізмом, який піднімає та опускає вантаж. У двобалковому крані Goliath підйомник встановлений на візку, який рухається вздовж основних балок. Підйомник, що приводиться в дію підйомним двигуном, піднімає вантаж, намотуючи трос на барабан. Опускання вантажу розмотує канат з барабана. Система розроблена для плавної роботи, забезпечуючи точне переміщення вантажу.

3. Загалом підйомна система двобалкового крана Goliath розроблена таким чином, щоб забезпечити надійні, безпечні та ефективні можливості вантажопідйомності для важких промислових застосувань.







Кінцеві вагони

Кінцеві каретки є важливим компонентом двобалкового крана Goliath, оскільки вони забезпечують мобільність, необхідну для руху крана по рейках. Ці візки, розташовані на кожному кінці крана, містять колеса, двигуни та опорні конструкції, які дозволяють крану рухатися горизонтально по довжині призначеної колії.

2. Кінцеві каретки прикріплені до кінців двох паралельних балок (основних балок), підтримуючи всю конструкцію крана та дозволяючи йому рухатися по заздалегідь визначеній траєкторії. Вони призначені для обробки навантаження, що передається від крана головні балки, підйомник і візок, а також вантаж, що піднімається.

3. Система приводу кінцевої каретки включає двигуни та коробки передач, які рухають кран уздовж рейок. Двигуни, як правило, електричні та керовані приводами зі змінною частотою (VFD), щоб забезпечити плавне прискорення, уповільнення та контроль швидкості руху крана.

4. Підводячи підсумок, можна сказати, що кінцеві каретки двобалкового крана Goliath мають важливе значення для мобільності, стабільності та безпеки крана, оскільки вони підтримують конструкцію, направляють рух уздовж рейок і містять приводні механізми, які дозволяють керувати горизонтальним рухом. Правильно сконструйовані кінцеві каретки значно сприяють загальній продуктивності та довговічності крана.

Ходовий механізм крана

1. Механізм переміщення крана двобалкового крана Goliath відповідає за горизонтальне переміщення крана вздовж його призначених шляхів. Цей механізм дозволяє всій конструкції крана, включаючи балки, візок і підйомник, переміщатися по рейках, встановлених на землі. Він відіграє життєво важливу роль, дозволяючи крану охоплювати широку робочу зону та ефективно транспортувати вантажі на великі відстані.

2. Кран може долати великі відстані по горизонталі, що робить його ідеальним для таких застосувань, як верфі, металургійні заводи та великі склади, де матеріали потрібно транспортувати на довгі відрізки.· Кран рухається горизонтально вздовж рейок, приводячи в дію колеса через двигуни та коробка передач. Оператор контролює швидкість і напрямок руху, які можуть змінюватися залежно від вантажу, який транспортується.

Швидкість руху можна регулювати відповідно до потреб операції. Для важких або чутливих вантажів зазвичай використовуються нижчі швидкості для забезпечення безпечного транспортування та точного позиціонування.

3. Таким чином, механізм переміщення крана в подвійному балковому крані Goliath дозволяє крану рухатися горизонтально вздовж рейок, забезпечуючи гнучкість і ефективність під час великомасштабних операцій з вантажно-розвантажувальних робіт. Він складається з кількох компонентів, включаючи колеса, двигуни та системи керування, які створені для забезпечення безпечного, точного та надійного переміщення по широкій робочій зоні.



5. Механізм пересування візка

1. Механізм переміщення візка двобалкового крана Goliath відповідає за горизонтальне переміщення підйомника та вантажу вздовж двох основних балок крана. Цей механізм забезпечує точне позиціонування вантажу по прольоту крана та є критичним елементом загальних можливостей крана щодо транспортування матеріалів.

2. Рама візка — це міцна конструкція, яка несе підйомник і вантаж. Він рухається вздовж верху або між двома балками крана.

Рама розроблена таким чином, щоб бути легкою, але достатньо міцною, щоб витримати підйомник, гак і вагу піднятого вантажу. Зазвичай він складається зі сталевих компонентів для високої довговічності та міцності.

3. Візок рухається горизонтально вздовж балок крана, переміщуючи підйомник і вантаж у потрібне положення. Рух здійснюється за допомогою приводних двигунів, якими керує оператор. Колеса забезпечують плавний рух уздовж рейок, а фланцева конструкція запобігає сходженню візка з рейок або бічному переміщенню.

4. Підсумок: механізм переміщення візка в подвійному балковому крані Goliath забезпечує горизонтальне переміщення вздовж балок крана, забезпечуючи точне й ефективне переміщення вантажу. Завдяки міцній рамі, моторизованим колесам, коробці передач, гальмівній системі та інтерфейсам керування візок забезпечує безпечне та точне позиціонування вантажів. Цей механізм необхідний для збільшення робочого діапазону крана, що робить його незамінним для великомасштабних вантажно-розвантажувальних робіт у важкій промисловості.



6.Колесо крана

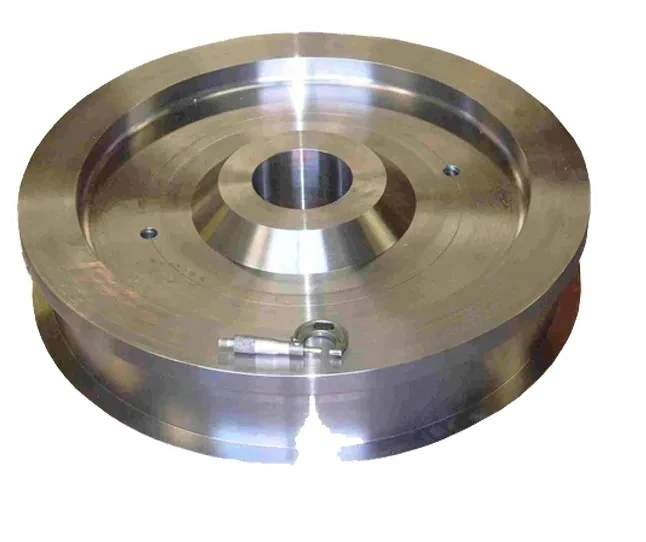

1. Кранові колеса двобалкового крана Goliath є важливими компонентами, які підтримують всю конструкцію та дозволяють крану рухатися по рейках по землі. Ці колеса витримують повне навантаження крана та матеріалів, які він піднімає або транспортує, що робить їх дизайн і конструкцію життєво важливими для продуктивності та безпеки крана.

2. Основні характеристики кранового колеса двобалкового крана Goliath включають:

Матеріал: колеса крана зазвичай виготовляються з високоміцної сталі, щоб витримувати великі навантаження та мінімізувати знос. Вони розроблені, щоб витримувати навантаження, пов’язані з повторним використанням і великою вагою.

Тип коліс: залежно від конструкції рейки вони можуть бути з однофланцевим, двофланцевим або плоским колесом. Фланці допомагають утримувати кран на шляху та запобігають сходу з рейок.

Вирівнювання коліс: правильне вирівнювання має вирішальне значення, щоб уникнути надмірного зносу коліс і рейок. Невідповідність може призвести до нерівномірного розподілу напруги та скоротити термін служби компонентів.



7.Гак крана

1. Гак крана є одним із найважливіших компонентів двобалкового крана Goliath, оскільки він безпосередньо взаємодіє з вантажем, що піднімається. 2. Основні характеристики гака крана в двобалковому крані Goliath:

Матеріал: кранові гаки зазвичай виготовляються з високоміцної легованої сталі або кованої сталі, щоб витримувати великі навантаження та витримувати навантаження без деформації та руйнування. Матеріал вибирають за його міцність на розрив і довговічність.

Дизайн гачка:

Одинарні або подвійні гаки: залежно від застосування та вимог до навантаження кран Goliath може використовувати систему з одним або подвійним гаком для кращого розподілу навантаження.

Гак хвостовика: звичайний для важких операцій, це міцна конструкція з високою вантажопідйомністю.

Гак Ramshorn: часто використовується для обробки великих вантажів або складного підйому, де стабільність є проблемою. Його подвійна конструкція допомагає розподілити вагу.

Обертання гака: гак крана часто призначений для обертання, яке може бути ручним або приводним. Це дозволяє оператору вирівняти гак із вантажем для точного підйому та розміщення.

Запобіжна засувка: сучасні кранові гаки зазвичай містять запобіжну засувку, щоб запобігти випадковому зісковзуванню вантажу з гака під час роботи. Це важливо як для безпеки оператора, так і для захисту вантажу.

3. Безпека та технічне обслуговування: регулярна перевірка гачків на наявність тріщин, надмірного зносу та деформацій є обов’язковою для забезпечення безпеки експлуатації.

Гачки можуть вимагати періодичного тестування, щоб відповідати стандартам безпеки та переконатися, що вони в хорошому робочому стані.



8.Мотор

1. Двигун у двобалковому крані Goliath є ключовим компонентом, відповідальним за живлення різних рухів крана, включаючи підйом, переміщення візка та переміщення портального крана. Продуктивність двигуна безпосередньо впливає на ефективність крана, його швидкість і здатність вантажопідйомності.

2. Розмір і номінальна потужність двигуна залежать від вантажопідйомності крана, яка може суттєво відрізнятися залежно від передбачуваного застосування (від кількох тонн до кількох сотень тонн). Двигуни, як правило, розроблені для роботи як з вагою вантажу, так і з інерційність вузлів крана під час роботи.

3. Сучасні кранові двигуни розроблені таким чином, щоб бути енергоефективними, зменшуючи споживання енергії під час роботи. Це особливо важливо для великих кранів, які безперервно перевантажують важкі вантажі протягом тривалого часу. Енергоефективні двигуни можуть знизити експлуатаційні витрати, особливо у великомасштабних промислових застосуваннях.

.

9.Звукова та світлова сигналізація та кінцевий вимикач

1. Система звукової та світлової сигналізації та кінцеві вимикачі є життєво важливими компонентами безпеки двобалкового крана Goliath. Вони допомагають забезпечити безпечну роботу та запобігають нещасним випадкам, попереджаючи операторів про потенційну небезпеку та автоматично запобігаючи небезпечним діям.

2.Система звукової та світлової сигналізації

Призначення: сповістити операторів і персонал, що знаходиться поблизу, про стан роботи крана, можливі небезпеки та надзвичайні ситуації.

Експлуатація: ці системи активуються на основі конкретних робочих умов або умов несправності. Наприклад, якщо кран перевантажений, система сигналізації може спрацювати, щоб попередити операторів і запобігти подальшій роботі, доки проблема не буде вирішена.

Інтеграція: Звукова та світлова сигналізація зазвичай інтегрована в систему керування краном. Вони запускаються датчиками, кінцевими вимикачами або командами управління крана, щоб забезпечити своєчасне сповіщення.

3.Кінцеві вимикачі

Призначення: запобігти виходу крана за проектні робочі межі, захищаючи як кран, так і вантаж від пошкодження. Вони автоматично зупиняють рух крана при досягненні певних порогів.

Робота: механічний: традиційні кінцеві вимикачі використовують механічні приводи, які фізично контактують з важелем або перемикачем, щоб сигналізувати системі керування краном. Електронні: сучасні кінцеві вимикачі можуть використовувати електронні датчики, такі як датчики наближення або оптичні датчики, для визначення положення без фізичного контакту.

Інтеграція: Кінцеві вимикачі інтегровані в систему управління краном і підключаються до моторних приводів. Коли кінцевий вимикач активується, він посилає сигнал до системи керування, щоб зупинити або змінити рух крана, забезпечуючи безпечну роботу.

4. Висновок

Як звукова, так і світлова сигналізація та кінцеві вимикачі мають вирішальне значення для безпеки експлуатації. Забезпечення їх належного функціонування допомагає запобігти нещасним випадкам, пошкодженню обладнання та забезпечує дотримання правил безпеки.



10. Захисні пристрої

1. Захист від перевантаження

Датчики перевантаження: ці пристрої виявляють, коли кран піднімає вантаж, що перевищує його номінальну вантажопідйомність. Якщо виявлено перевантаження, система керування краном автоматично зупинить усі операції підйому, щоб запобігти пошкодженню або нещасним випадкам.

Датчики навантаження: інтегровані в систему підйому, датчики навантаження вимірюють фактичну вагу вантажу та забезпечують зворотний зв’язок із системою керування для забезпечення безпечної роботи.

2. Кінцеві вимикачі

Кінцеві вимикачі підйомника: запобігають підйому та опусканню вантажу понад безпечні межі. Верхній і нижній кінцеві вимикачі використовуються для зупинки підйомника на заздалегідь визначеній висоті.

Кінцеві вимикачі ходу: захищають від виїзду крана за межі призначених рейок. Вони заважають крану рухатися за межі руху.

Кінцеві вимикачі візка: запобігають переміщенню візка надто далеко вздовж балки, уникаючи можливих зіткнень або пошкоджень.

3. Системи аварійної зупинки

Кнопки аварійної зупинки: розташовані в різних точках навколо крана, при натисканні ці кнопки негайно зупиняють усі рухи крана. Це важливо в екстрених ситуаціях для швидкого припинення операцій.

Вимикачі аварійної зупинки: часто інтегровані в систему керування краном, ці вимикачі використовуються для припинення всіх рухів, якщо виявлено критичну проблему безпеки.

4. Гальмівні системи

Електромагнітні гальма: використовуються для надійного утримання вантажу, коли кран стоїть. Вони вмикаються автоматично, коли двигун не працює, щоб запобігти дрейфу навантаження.

Динамічні гальма: поглинають енергію рухомого навантаження під час уповільнення, забезпечуючи плавну зупинку та зменшуючи знос механічних компонентів.

5. Системи оповіщення

Звукова та світлова сигналізація: забезпечує звукові та візуальні попередження про стан роботи крана або потенційну небезпеку. Наприклад, сигналізація заднього ходу сигналізує, коли кран рухається заднім ходом, а миготливі вогні сповіщають персонал про рух вантажів.

Ліхтарі маяка: часто використовуються для вказівки руху крана або підйому вантажу, покращуючи видимість і безпеку.

11.Режим керування

1. Ручне керування

Радіо дистанційне керування: Оператор керує краном за допомогою портативного пристрою, який підключається до крана без проводів. Оператор має свободу пересуватися та позиціонуватися для кращої видимості.

Підвісне керування: дротовий пристрій керування підвішений до крана. Оператор вручну керує такими функціями крана, як рух, підйом і позиціонування, натискаючи кнопки на підвісці.

2. Кабінний контроль

Оператор сидить у кабіні, встановленій на крані, з прямим контролем роботи крана. Цей режим управління підходить для важких операцій підйому, де необхідний ретельний нагляд за вантажем.

Забезпечує вищий ступінь видимості та контролю під час виконання складних завдань з підйому.

3. Автоматичне або напівавтоматичне керування

Напівавтоматичний режим: певні операції, як-от підйом вантажу або переміщення по рейці, можна автоматизувати, тоді як інші вимагають ручного введення оператором.

Повністю автоматичний режим: кран працює на основі попередньо встановлених команд або програм. Датчики та передові системи контролю керують рухом, що робить його ідеальним для виконання повторюваних завдань.

4. Управління джойстиком

Джойстик у кабіні або пульт дистанційного керування дозволяє оператору рухати кран у різних напрямках із точним керуванням.

5. Контроль PLC (програмований логічний контролер).

Системи на основі ПЛК дозволяють інтегрувати автоматизацію з акцентом на такі функції безпеки, як виявлення перевантаження, контроль швидкості та точність позиціонування. ПЛК можна запрограмувати для оптимізації продуктивності крана для конкретних завдань.

6. Режим інчування (точне керування)

Цей режим використовується для делікатних операцій, де потрібне точне розташування вантажу. Це дозволяє крану рухатися невеликими контрольованими кроками.

7. Управління VFD (частотний привод).

Кран керується VFD, який забезпечує плавне прискорення та уповільнення, зменшуючи знос і забезпечуючи точніший контроль швидкості та позиціонування.



12.Ескіз









1. Вища вантажопідйомність

Підвищена вантажопідйомність: подвійні балкові крани можуть витримувати більші вантажі порівняно з однобалковими кранами. Це робить їх ідеальними для застосувань, які потребують підйому важких матеріалів, із типовою вантажопідйомністю від 10 тонн до понад 500 тонн.

Рівномірний розподіл навантаження: конструкція подвійних балок гарантує, що навантаження рівномірно розподіляється між обома балками, зменшуючи навантаження на окремі компоненти та підвищуючи безпеку та довговічність.

2. Більший діапазон і покриття

Більший проміжок: двобалочні крани Goliath можуть охоплювати більшу робочу площу завдяки більшому проміжку між балками. Це робить їх придатними для великих промислових установ, таких як верфі, будівельні майданчики та виробничі підприємства.

Краща висота підйому: ці крани можуть піднімати вантаж вище, оскільки підйомник розташований між двома балками, а не під однією балкою, що максимізує доступний вертикальний простір.

3. Підвищена довговічність і стабільність

Міцна конструкція: конструкція з подвійними балками забезпечує підвищену стабільність конструкції, що допомагає крану витримувати більші навантаження під час роботи, особливо в складних умовах.

Зменшений прогин: крани з двома балками демонструють менший прогин під великими навантаженнями порівняно з однобалковими конструкціями, що забезпечує точнішу обробку вантажу та підвищену безпеку.

4. Різноманітність застосувань

Використання в приміщенні та на відкритому повітрі: ці крани є універсальними та можуть використовуватися як у закритих складах, так і на відкритих майданчиках, таких як верфі та порти, забезпечуючи гнучкість у різних галузях промисловості.

Кілька підйомних механізмів: кран може вмістити кілька підйомних механізмів або візків, що дозволяє одночасно перевантажувати кілька вантажів або виконувати завдання.

5. Можливість налаштування для спеціальних завдань

Розроблено для конкретних застосувань: двобалочні крани Goliath можна налаштувати за допомогою додаткових функцій, таких як доріжки, платформи для обслуговування або допоміжні підйомники для конкретних операційних потреб, таких як підйом нестандартних або великогабаритних вантажів.





1. Суднобудування та верфі

Підйом важких компонентів: ці крани використовуються для переміщення та транспортування великих і важких компонентів, таких як секції корабля, двигуни та корпуси під час будівництва та складання.

Точне розміщення вантажу: їх здатність точно піднімати важкі вантажі є важливою для вирівнювання та складання частин корабля.

2. Будівельні майданчики

Транспортування будівельних матеріалів: двобалочні крани Goliath можуть піднімати та переміщувати важкі будівельні матеріали, такі як сталеві балки, збірний бетон і великі конструктивні елементи.

Будівництво мостів: ці крани використовуються в проектах будівництва мостів для підйому та розміщення масивних балок, балок та інших елементів конструкції.

3. Залізничні двори

Транспортування залізничних вагонів і колій: у будівництві та обслуговуванні залізниць двобалочні крани Goliath використовуються для транспортування залізничних колій, компонентів поїздів і важкої техніки.

Технічне обслуговування локомотивів: ці крани необхідні для підйому локомотивів і важкого залізничного обладнання під час ремонту та технічного обслуговування.

4. Металургійні заводи та виробництво металу

Обробка великих металевих листів і рулонів: на металургійних заводах і металургійних підприємствах двобалочні крани використовуються для переміщення важких сталевих рулонів, листів і готових металевих виробів.

Транспортування розплавленого металу: вони також використовуються для транспортування розплавленого металу у виробництві сталі, де висока вантажопідйомність і точність є критичними.

5. Порти та контейнерні термінали

Завантаження та розвантаження вантажу: двобалочні крани Goliath використовуються для підйому та переміщення важких транспортних контейнерів, обладнання та сипучих матеріалів у портах.

Штабелювання контейнерів: ці крани можуть складати контейнери на великих транспортних майданчиках, максимізуючи використання простору.

6. Електростанції

Встановлення важкого обладнання: електростанції використовують ці крани для підйому та встановлення великого обладнання, наприклад турбін, генераторів і котлів.

Завдання з технічного обслуговування: крани використовуються під час процедур технічного обслуговування для видалення та заміни компонентів важкої техніки.





Конструкція: відповідно до потреб замовника та умов на місці, спроектуйте конструкцію козлового крана, розмір, вантажопідйомність тощо та визначте тип крана (однобалочний, двобалочний, одноногий, подвійний кран тощо) .

Підготовка матеріалу: придбайте сировину, таку як сталеві пластини, швелери, двотаврові балки тощо, і проведіть перевірку якості.

Різання та формування: наріжте сировину на потрібні розміри та форми та обробіть їх у балки, ніжки, кінцеві балки та інші компоненти.

Свердління та зварювання: просвердліть отвори в компонентах для складання та зваріть деталі разом, щоб сформувати основну конструкцію крана.

Збірка: Зберіть механічні та електричні компоненти на основній конструкції крана, такі як підйомники, шківи, ​​троси, двигуни тощо.

Зварювання та механічна обробка: зварюйте з’єднання між компонентами та виконайте необхідну механічну обробку, щоб забезпечити точність розмірів і конструкції крана.

Фарбування: нанесіть фарбу проти іржі або іншу обробку поверхні на кран, щоб захистити його від корозії та продовжити термін його служби.

Встановлення та введення в експлуатацію: встановіть кран у призначеному місці та проведіть випробування на навантаження та введіть в експлуатацію, щоб переконатися, що він працює нормально та безпечно.

Прийняття та поставка: Проведіть приймальні перевірки відповідно до відповідних стандартів і специфікацій і доставте кран замовнику після проходження приймання.





Компанія встановила інтелектуальну платформу управління обладнанням, а також встановила 310 комплектів (комплектів) вантажно-зварювальних роботів. Після завершення плану буде більше 500 комплектів (комплектів), а рівень мережевого обладнання досягне 95%. Введено в експлуатацію 32 зварювальні лінії, планується встановити 50, досягнуто рівня автоматизації всієї лінійки.
