Конструкція козлового крана

1. Козловий кран - це різновид підйомного обладнання з сильною адаптивністю, яке широко використовується в залізничному вантажному транспорті, портах і водних портах, металургійній промисловості, нафтохімічній промисловості тощо. Його можна встановити на землі або на стіні вздовж колії , а також його можна використовувати для завантаження та розвантаження товарів на складах, у дворах та інших місцях, а також для завантаження та розвантаження різних матеріалів.

2. Козловий кран в основному складається з мостової рами, механізму ходу візка, механізму підйому візка, механізму ходу великого автомобіля, електричного обладнання та інших компонентів. Робота козлового крана зазвичай здійснюється дистанційним контролером або панеллю керування, а його робочий рівень розділений на A3-A8.

3. Основними характеристиками козлового крана є: великий проліт, висока загальна стабільність, малий тиск на колесо, широкий робочий діапазон, висока ефективність роботи, легка реалізація автоматизації та інтелектуального керування тощо. Крім того, конструкція козлового крана є гнучкий, і його можна спроектувати відповідно до фактичних потреб користувачів, наприклад, одинарний промінь, подвійний промінь, одинарний гачок, подвійний гачок, тип захоплюючого ковша, тип електромагнітної присоски, трилапий тип, чотириногий тип і так далі.

4. Підсумовуючи, козловий кран є ідеальним підйомним обладнанням для сучасних виробничих операцій, з перевагами простої конструкції, зручної роботи, безпеки та надійності, широкого діапазону застосування тощо.

Номінальна вантажопідйомність:0.5T-500т

Макс. Висота підйому: 30 м

Розмах: 30м

Гарантія: 1 рік

Робочий обов'язок: A3 ~ A5; A7 ~ A8

Номінальний підйомний момент: 500 кН

1. Основне світло

1. Основна балка козлового крана є ключовим несучим компонентом усього крана. Він з’єднує обидві сторони ніг і виконує функції з’єднання та підтримки мосту крана, встановлення ходового механізму візка, перенесення вертикальних і горизонтальних навантажень і поглинання сили удару, спричиненої підйомом вантажу.

2. Конструкція головної балки козлового крана зазвичай використовує зварювання сталевої пластини або конструкцію сталевої конструкції, яка має хорошу міцність і жорсткість і може забезпечити стабільність роботи крана. Крім того, поверхню головної балки часто фарбують антикорозійною фарбою для запобігання корозії та продовження терміну її служби.

3. Встановлення головної балки козлового крана має здійснюватися відповідно до певних процедур і запобіжних заходів, наприклад, перевірка правильності розміру та положення головної балки перед установкою, забезпечення відсутності очевидної деформації та пошкодження на поверхні головної балки тощо. Під час монтажу необхідно використовувати кран або інше підйомне обладнання для підйому, а також звернути увагу на техніку безпеки, щоб уникнути нещасних випадків. Після монтажу необхідно перевірити, чи міцне і надійне з'єднання головної балки з опорою, чи відповідає вимогам рівність і прямолінійність головної балки.

Підйомна система

1. Підйомна система козлового крана в основному складається з підйомного механізму, дротяного троса, шкивів, гаків тощо. Підйомний механізм зазвичай встановлюється на ходовому механізмі візка та може рухатися горизонтально вздовж головної балки.

2. Принцип роботи підйомного механізму полягає в тому, щоб барабан обертався через двигун, щоб реалізувати намотування або розмотування дротяного тросу, а потім реалізувати підйом або опускання вантажу. Трос закріплений на барабані, проходить через шків і з'єднується з гаком. Гачок використовується для безпосереднього підвішування або знімання товарів.

3. Система підйому козлового крана має переваги простої конструкції, надійної роботи, зручного обслуговування тощо. Крім того, конструкція підйомної системи є гнучкою, і її можна спроектувати відповідно до фактичних потреб користувачів, наприклад як одна швидкість, подвійна швидкість, змінна частота регулювання швидкості тощо.

4. На закінчення, підйомна система козлового крана є важливою частиною забезпечення нормальної роботи крана, і її продуктивність безпосередньо впливатиме на ефективність та безпеку роботи крана. Таким чином, регулярний огляд і технічне обслуговування підйомної системи є дуже необхідними, щоб переконатися, що вона завжди знаходиться в хорошому стані.

Кінцева балка

1. Кінцева балка козлового крана є важливим компонентом, який з’єднує дві ноги та забезпечує опору для головної балки. Його конструкція та монтаж безпосередньо впливають на стійкість і безпеку всього крана.

2. Кінцева балка зазвичай виготовляється з високоміцної сталевої пластини, зварюваної або сталевої конструкції, яка має хорошу міцність і жорсткість і може забезпечити стабільність роботи крана. Крім того, поверхню торцевої балки часто фарбують антикорозійною фарбою для запобігання корозії та продовження терміну її служби.

3. Встановлення кінцевої балки потрібно виконувати відповідно до певних процедур і запобіжних заходів, наприклад, перевірити, чи правильні розмір і положення кінцевої балки перед установкою, переконавшись у відсутності очевидної деформації та пошкодження на поверхні торцеву балку тощо. Під час монтажу необхідно використовувати кран або інше підйомне обладнання для підйому, а також дотримуватися безпеки, щоб уникнути нещасних випадків. Після монтажу необхідно перевірити міцність і надійність з’єднання торцевої балки з ніжкою, чи відповідає вимогам рівність і прямолінійність торцевої балки.

Ходовий механізм крана

1. Механізм переміщення крана козлового крана також відомий як механізм ходу крана або механізм переміщення. Він відповідає за рух крана по коліях або землі, а його конструкція та продуктивність безпосередньо впливатимуть на ефективність роботи та безпеку крана.

2. Механізм пересування крана зазвичай складається з приводних пристроїв (таких як двигуни), редукторів, гальм або муфт, коліс або гусеничних ходів тощо. Привідний пристрій забезпечує потужність, яка передається на колеса або гусеничні механізми через редуктор для реалізації рух крана. Для керування пуском, зупинкою та швидкістю крана використовуються гальма або муфти.

3. Існують два типи механізмів переміщення крана: на рейках і на гумових шинах. Рейкові крани пересуваються по сталевих рейках, покладених на землю, а крани на гумових колесах рухаються по твердих або твердих дорогах. Обидва типи мають свої переваги та недоліки та вибираються відповідно до реальних потреб.

4. Крім того, при проектуванні та встановленні механізму переміщення крана необхідно враховувати такі фактори, як вантажопідйомність, робоча швидкість, робоче середовище тощо, щоб забезпечити стабільну та надійну роботу в різних умовах. Регулярний огляд і технічне обслуговування механізму переміщення крана також дуже важливі для забезпечення його постійного справного стану.

5. Механізм пересування візка

1. Механізм пересування візка козлового крана також відомий як механізм ходу візка або механізм переміщення мосту. Він встановлений на головній балці крана і може переміщатися горизонтально вздовж балки для транспортування вантажів у різні положення.

2. Механізм руху візка зазвичай складається з приводних пристроїв (таких як двигуни), редукторів, коліс або шківів тощо. Привід забезпечує потужність, яка передається на колеса або шківи через редуктор для реалізації руху візок. Крім того, при проектуванні та встановленні механізму пересування візка необхідно враховувати такі фактори, як вантажопідйомність, робоча швидкість, робоче середовище тощо, щоб забезпечити його стабільну та надійну роботу за різних умов.

3. Існують два типи механізмів пересування візків: однопроменеві та двопроменеві. Однобалкові візки підходять для легких козлових кранів, тоді як двобалкові візки підходять для важких козлових кранів. Обидва типи мають свої переваги та недоліки та вибираються відповідно до реальних потреб.

4. На закінчення, механізм переміщення візка є важливою частиною забезпечення нормальної роботи козлового крана, і його продуктивність безпосередньо впливатиме на ефективність та безпеку роботи крана. Таким чином, регулярна перевірка та технічне обслуговування механізму руху візка дуже необхідні, щоб переконатися, що він постійно перебуває в хорошому стані.

6.Колесо крана

1. Кранове колесо козлового крана, також відоме як ходове колесо, є важливим компонентом механізму пересування крана. Він в першу чергу відповідає за підтримку ваги крана та дозволяє йому рухатися по колії або землі.

2. Колесо крана зазвичай складається з коліс або шківів, підшипників, осей тощо. Матеріалом колеса є, як правило, високоміцна сталь або чавун, які мають хорошу міцність і зносостійкість. Поверхня колеса може бути покрита гумою або іншими матеріалами для зменшення зносу та шуму.

3. При проектуванні та виборі колеса крана необхідно враховувати такі фактори, як вантажопідйомність, робоча швидкість, робоче середовище тощо, щоб забезпечити стабільну та надійну роботу в різних умовах. Крім того, регулярний огляд і технічне обслуговування кранового колеса дуже необхідні, щоб переконатися, що воно завжди знаходиться в хорошому стані.

4. На закінчення, кранове колесо є важливою частиною забезпечення нормальної роботи козлового крана, і його продуктивність безпосередньо впливатиме на ефективність та безпеку роботи крана. Тому необхідно вибрати відповідні кранові колеса відповідно до реальних потреб і проводити регулярні перевірки та технічне обслуговування.

7.Гак крана

1. Гак крана козлового крана є важливим компонентом підйомного механізму, який в основному використовується для підвішування та видалення товарів. Конструкція та продуктивність гака безпосередньо впливатимуть на ефективність та безпеку роботи крана.

2. Гак крана зазвичай виготовляється з високоміцної сталевої ковки або лиття, яка має хорошу міцність і міцність і може витримувати великі зусилля під час роботи. Поверхня гачка може бути покрита антикорозійною фарбою для запобігання корозії та продовження терміну служби.

3. Існує кілька типів кранових гаків, включаючи загальні гаки, захватні гаки, C-гаки тощо, кожен з яких підходить для різних сценаріїв. Наприклад, загальні гаки підходять для загальних операцій підйому, захватні гаки підходять для підйому плоских вантажів, а C-гаки підходять для підйому круглих або спеціальних форм.

4. Крім того, при проектуванні та виборі гака крана необхідно враховувати такі фактори, як вантажопідйомність, робоча швидкість, робоче середовище тощо, щоб забезпечити його стабільну та надійну роботу в різних умовах. Регулярний огляд і технічне обслуговування гака крана також дуже необхідні, щоб переконатися, що він завжди знаходиться в хорошому стані.

5. На закінчення, гак крана є важливою частиною забезпечення нормальної роботи козлового крана, і його продуктивність безпосередньо вплине на ефективність і безпеку роботи крана. Тому необхідно вибрати відповідні кранові гаки відповідно до реальних потреб і проводити регулярні перевірки та технічне обслуговування.

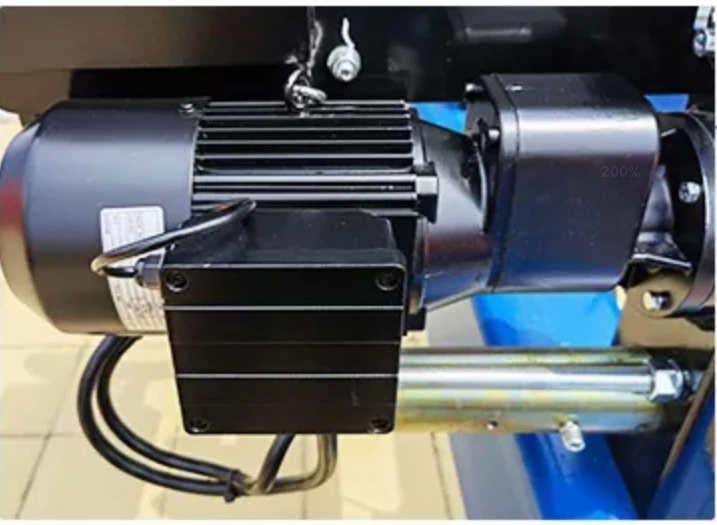

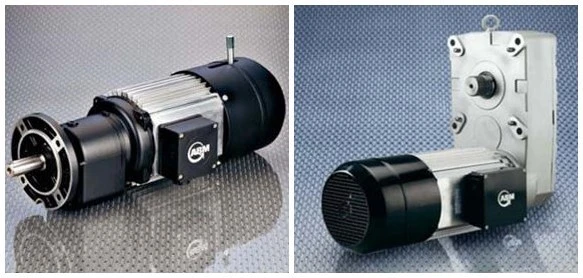

8.Мотор

1. Двигун портального крана є важливим компонентом, який забезпечує рух крана та його підйомні операції. Продуктивність і надійність двигуна безпосередньо впливатимуть на ефективність і безпеку роботи крана.

2. У козлових кранах використовуються кілька типів двигунів, включаючи електродвигуни, гідравлічні двигуни та пневматичні двигуни. Серед них електродвигуни є найпоширенішими, їх можна розділити на двигуни змінного струму та двигуни постійного струму. Двигуни змінного струму прості за структурою, надійні в експлуатації та прості в обслуговуванні, тоді як двигуни постійного струму мають хороші характеристики регулювання швидкості та високий пусковий момент.

3. Крім того, існують деякі спеціальні двигуни, які використовуються в портальних кранах, такі як двигуни з перетворенням частоти, серводвигуни тощо. Двигуни з перетворенням частоти можуть регулювати робочу швидкість крана за допомогою технології перетворення частоти, тоді як серводвигуни можуть досягати більш точного контролю швидкості та позиціонування.

4. При проектуванні та виборі двигуна необхідно враховувати такі фактори, як вантажопідйомність, робоча швидкість, робоче середовище тощо, щоб забезпечити його стабільну та надійну роботу за різних умов. Крім того, регулярний огляд і технічне обслуговування двигуна дуже необхідні, щоб переконатися, що він завжди в хорошому стані.

5. На закінчення, двигун козлового крана є важливою частиною забезпечення нормальної роботи козлового крана, і його продуктивність безпосередньо впливатиме на ефективність і безпеку роботи крана. Тому необхідно вибирати відповідні двигуни відповідно до реальних потреб і проводити регулярні перевірки та технічне обслуговування.

.

9.Звукова та світлова сигналізація та кінцевий вимикач

1. Система звукової та світлової сигналізації та кінцевий вимикач козлового крана є важливими пристроями безпеки, які забезпечують нормальну роботу крана. Вони використовуються, щоб попередити операторів і навколишній персонал про потенційну небезпеку та запобігти роботі крана за межами, відповідно.

2. Система звукової та світлової сигналізації зазвичай встановлюється на балці або опорі крана і складається з блоку керування, сигнального дзвінка, освітлення тощо. Коли кран працює, сигналізація дзвонить, а вогні блимають, щоб нагадати персоналу навколо крана, щоб звернути увагу на безпеку та уникнути небезпеки. Крім того, система звукової та світлової сигналізації також може використовуватися для голосового зв'язку між кранівником і наземним командиром або помічником.

3. Кінцевий вимикач — це датчик положення, який встановлюється в ключових місцях на крані, наприклад, на кінцях рейок, колісних блоках тощо. Він може визначити, чи досягає кран цих положень, і надсилати сигнали системі керування краном, щоб зупинити руху крана, таким чином уникаючи нещасних випадків, таких як сходження крана з рейок або зіткнення.

4. Підсумовуючи, система звукової та світлової сигналізації та кінцевий вимикач є важливими пристроями безпеки портального крана, які можуть ефективно підвищити ефективність безпеки крана та зменшити ризики безпеки під час експлуатації. Тому регулярна перевірка та технічне обслуговування цих пристроїв дуже необхідні, щоб переконатися, що вони постійно перебувають у хорошому стані.

10. Захисні пристрої

1. Козловий кран оснащено різноманітними запобіжними пристроями для забезпечення нормальної та безпечної роботи крана, включаючи, але не обмежуючись цим, кінцеві вимикачі ходу, обмежувачі перевантаження, системи проти гойдання, вимикачі аварійної зупинки тощо.

2. Кінцеві вимикачі руху: це датчики положення, які встановлюються в ключових місцях на крані, наприклад, на кінцях рейок і колісних блоках. Коли кран наближається до цих положень, кінцеві вимикачі ходу надсилають сигнали системі керування краном, щоб запобігти виходу крана за межі робочих меж, таким чином уникаючи нещасних випадків, таких як сходження крана з рейок або зіткнення.

3. Обмежувачі перевантаження: ці пристрої використовуються для контролю ваги вантажу крана. Коли навантаження перевищує вказаний діапазон, обмежувач перевантаження надсилає сигнал до системи керування краном, щоб зупинити роботу крана, тим самим запобігаючи пошкодженню крана через перевантаження.

4. Системи запобігання гойданню: для забезпечення стабільності вантажу під час транспортування портальний кран зазвичай оснащений системою запобігання гойданню. Ця система може регулювати параметри руху крана, щоб мінімізувати коливання вантажу та підвищити ефективність і безпеку роботи крана.

5. Вимикачі аварійної зупинки: вони використовуються для негайної зупинки всіх операцій крана в разі надзвичайної ситуації. Вимикачі аварійної зупинки зазвичай встановлюються в місцях, які легко доступні для оператора, і їх керування є простим і швидким.

6. На завершення запобіжні пристрої козлового крана є важливими гарантіями для забезпечення нормальної та безпечної роботи крана. Тому регулярна перевірка та технічне обслуговування цих пристроїв дуже необхідні, щоб переконатися, що вони постійно перебувають у хорошому стані.

11.Режим керування

1. Режим керування портальним краном означає спосіб, за допомогою якого контролюються рух і підйом крана. Існує кілька типів режимів керування портальними кранами, включаючи ручне керування, дистанційне керування, керування з кабіни та керування з землі.

2. Ручне керування: це найпростіший режим керування, коли оператор безпосередньо керує краном за допомогою маховичків, важелів або кнопок. Ручне керування є простим і надійним, але вимагає, щоб оператор знаходився в безпосередній близькості від крана, що може не підходити для всіх робочих середовищ.

3. Дистанційне керування: це передбачає використання пристрою дистанційного керування для керування краном на відстані. Пристрій дистанційного керування може бути дротовим або бездротовим пристроєм, таким як кулон або радіопульт. Дистанційне керування дозволяє оператору керувати краном з безпечної відстані, зменшуючи ризики для безпеки.

4. Управління кабіною: це передбачає керування краном із диспетчерської або кабіни, розташованої на крані. Оператор має хороший огляд навколишнього середовища і може керувати краном більш безпечно та точно. Кабінне управління придатне для тривалої і високоінтенсивної роботи крана.

5. Наземне керування: це передбачає керування краном із землі через наземну станцію керування. Наземна станція управління може бути стаціонарною або мобільною, і це дозволяє кільком операторам співпрацювати на одному крані. Наземне керування підходить для великих козлових кранів і кранів, які вимагають скоординованих операцій.

6. На закінчення, режим керування портальним краном слід вибирати відповідно до фактичних потреб і робочого середовища, щоб забезпечити безпеку та ефективність роботи крана. Крім того, дуже необхідні регулярні перевірки та технічне обслуговування системи керування, щоб переконатися, що вона постійно перебуває в належному стані.

12.Ескіз

Гнучкість: портальний кран є дуже гнучким і адаптованим до різних робочих середовищ, здатним обробляти різні типи вантажів.

Висока ефективність: козловий кран має високу швидкість підйому та високу ефективність роботи, що забезпечує швидку обробку вантажів та підвищення ефективності роботи.

Безпечний і надійний: козловий кран оснащено різними пристроями безпеки, такими як кінцеві вимикачі, обмежувачі перевантаження тощо, що забезпечує безпечну та надійну роботу.

Проста конструкція: Конструкція козлового крана відносно проста, проста в експлуатації та обслуговуванні та має низькі витрати на обслуговування.

Сильна вантажопідйомність: портальний кран має велику вантажопідйомність і може піднімати важкі предмети.

Широкий спектр застосування: портальний кран широко використовується на заводах, складах, пристанях та інших місцях для завантаження, розвантаження та транспортування вантажів.

Промислове виробництво: козловий кран використовується для підйому та транспортування матеріалів і продуктів у межах фабрики, наприклад, у виробничих цехах, складальних лініях тощо.

Складська логістика: козловий кран використовується для завантаження та розвантаження товарів, переміщення товарів між полицями та керування запасами на складах і розподільчих центрах.

Будівництво: козловий кран використовується для підйому будівельних матеріалів, структурних компонентів та інших важких об’єктів на будівельних майданчиках.

Залізничні перевезення: портальні крани використовуються на залізничних станціях і вантажних майданчиках для навантаження та розвантаження вантажів з поїздів.

Портові операції: козлові крани використовуються в портах і пристанях для завантаження та розвантаження контейнерів і сипучих вантажів на кораблі та з них.

Виробництво електроенергії: на теплових електростанціях, атомних електростанціях та інших енергетичних об’єктах козлові крани використовуються для підйому та транспортування важкого обладнання, такого як турбіни та генератори.

Металообробка: козлові крани використовуються в металообробних цехах для різання, зварювання, складання та інших процесів, пов’язаних з підйомом і переміщенням металевих матеріалів і компонентів.

Гірничодобувна промисловість: портальні крани використовуються в гірничодобувних районах для підйому мінеральних продуктів і транспортування гірничого обладнання.

Технічне обслуговування машин: козлові крани використовуються в майстернях з технічного обслуговування машин для розбирання, ремонту та повторного складання великих машин і обладнання.

Аерокосмічна промисловість: козлові крани використовуються в аерокосмічному виробництві та на випробувальних базах для підйому та переміщення компонентів і вузлів літаків.

Конструкція: відповідно до потреб замовника та умов на місці, спроектуйте конструкцію козлового крана, розмір, вантажопідйомність тощо та визначте тип крана (однобалочний, двобалочний, одноногий, подвійний кран тощо) .

Підготовка матеріалу: придбайте сировину, таку як сталеві пластини, швелери, двотаврові балки тощо, і проведіть перевірку якості.

Різання та формування: наріжте сировину на потрібні розміри та форми та обробіть їх у балки, ніжки, кінцеві балки та інші компоненти.

Свердління та зварювання: просвердліть отвори в компонентах для складання та зваріть деталі разом, щоб сформувати основну конструкцію крана.

Збірка: Зберіть механічні та електричні компоненти на основній конструкції крана, такі як підйомники, шківи, ​​троси, двигуни тощо.

Зварювання та механічна обробка: зварюйте з’єднання між компонентами та виконайте необхідну механічну обробку, щоб забезпечити точність розмірів і конструкції крана.

Фарбування: нанесіть фарбу проти іржі або іншу обробку поверхні на кран, щоб захистити його від корозії та продовжити термін його служби.

Встановлення та введення в експлуатацію: встановіть кран у призначеному місці та проведіть випробування на навантаження та введіть в експлуатацію, щоб переконатися, що він працює нормально та безпечно.

Прийняття та поставка: Проведіть приймальні перевірки відповідно до відповідних стандартів і специфікацій і доставте кран замовнику після проходження приймання.

Компанія встановила інтелектуальну платформу управління обладнанням, а також встановила 310 комплектів (комплектів) вантажно-зварювальних роботів. Після завершення плану буде більше 500 комплектів (комплектів), а рівень мережевого обладнання досягне 95%. Введено в експлуатацію 32 зварювальні лінії, планується встановити 50, досягнуто рівня автоматизації всієї лінійки.
