Накладні крани незамінні в різних галузях, від виробництва та будівництва до складу та логістики. Ці потужні машини призначені для підйому, переміщення та транспортування важких навантажень з точністю та ефективністю. У цьому вичерпному посібнику ми вивчимо, що таке крани, що надаються, різні типи, як вони використовуються, як вони працюють, їх будівництво та необхідні заходи безпеки для їх експлуатації.
Що таке накладний кран?
Над головою кран, також відомий як мостовий кран, - це тип обладнання для обробки матеріалів, що використовується для підйому, нижнього та переміщення важких навантажень по горизонталі в межах об'єкта. Він складається з підйомника, мосту та системи злітно -посадкової смуги. Підйомник - це механізм підйому, в той час як міст охоплює ширину робочої області і рухається вздовж злітно -посадкової смуги, яка, як правило, встановлюється на структурі або опорні колони будівлі.
Накладні крани доступні в різних розмірах, типах, формах та конфігураціях та оснащені цілою низкою компонентів та аксесуарів. Вони використовуються для таких завдань, як завантаження та вивантаження, рухомі матеріали, підняття штампів з штампувальних машин та подача сировини.
Ⅱ. Які типи накладних кранів?
Накладні крани бувають різних типів, кожен з яких розроблений для конкретних додатків та середовищ. Ось найпоширеніші типи:
а. Одноразовий кран
Опис: Основна балка мосту, підтримується двома кінцевими вантажівками. Підйомник і візок встановлені на нижньому фланці балки.
Застосування: Ідеально підходить для легких та помірних завдань підйому в майстернях, складах та виробничих потужностях.
Переваги: економічно вигідний, легкий та простий у встановленні.
б. Подвійний балаканина
Опис: Складається з двох мостових балок, які підтримують кінцеві вантажівки. Підйомник і візок встановлені на залізничній системі між балоками.
Застосування: підходить для важкого підйому в таких галузях, як сталь, автомобільний та аерокосмічний.
Переваги: більш висока здатність до підйому, більша висота гачка та краща міцність.
c. Козвка
Опис: Подібно до накладного крана, але підтримується ногами, які рухаються на колесах або рейки вздовж землі, а не встановлюються на будівельній конструкції.
Застосування: зазвичай використовуються у відкритих умовах, таких як верфі, будівельні майданчики та залізничні двори.
Переваги: портативність та гнучкість для використання на свіжому повітрі.
д. Монорельський кран
Опис: має єдину залізничну систему з підйомником, який рухається по фіксованому шляху.
Застосування: Використовується в складальних лініях, магазинах фарб та систем поводження з матеріалами.
Переваги: ідеально підходить для повторюваних завдань та лінійного руху.
е. Кран
Опис: Складається з горизонтальної руки (JIB), встановленої на стовп, встановлений на підлозі. Підйомник рухається по джибу.
Заявки: підходить для невеликих робочих областей, таких як семінари та доки для завантаження.
Переваги: компактна конструкція та точне розташування навантаження.
ф. Топ-біг проти недостатніх кранів
Верхній: кран рухається по рейках, встановленим на вершині променів злітно-посадкової смуги. Пропонує більш високу потужність підйому та висоту гачка.
Недоруб: Кран рухається по рейках, підвішеними від нижнього фланця променів злітно-посадкової смуги. Ідеально підходить для об'єктів з обмеженим загоном.
Ⅲ. Як використовуються накладні крани?
Транспортування об'ємних, важких та громіздких навантажень уздовж проходів та підлоги виробничого об'єкта може бути як небезпечним, так і трудомістким. Встановлення накладного крана для використання накладного простору заводської підвищує ефективність, економічну ефективність та безпеку. Це дозволяє легко підняти, знижувати та рух навантажень через невикористаний вертикальний простір, заощаджуючи як час, так і енергію.
Спеціально підготовлені оператори використовують різні контрольні пристрої для управління рухами крана. Розглядаючи варіанти руху, важливо оцінити наявний простір та доцільність встановлення накладного крана.
Складання

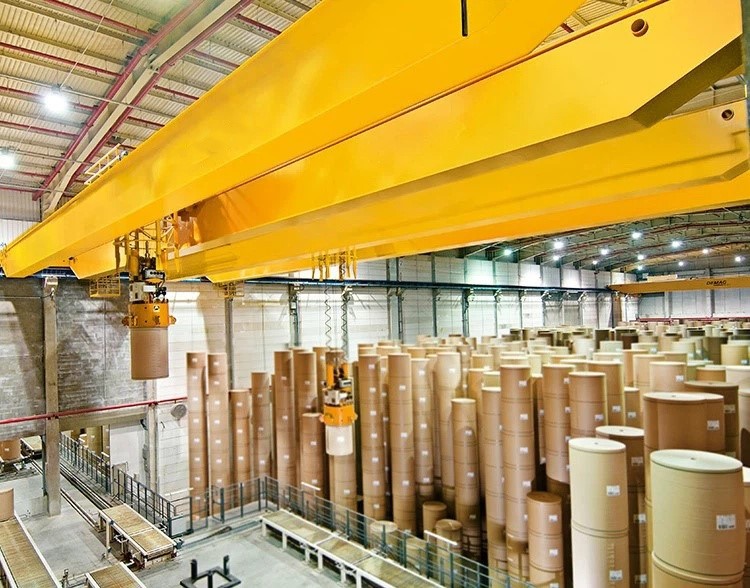

Перша галузь, яка часто вимагає накладного крана, - це склад, де запаси, обладнання та матеріали часто переміщуються, розміщуються та готуються. Ключовою перевагою використання накладного крана на складі - це його здатність ефективно транспортувати великі предмети зі зберігання до доставки.
Складання
Промисловості, які збирають велике обладнання, потребує методу підняття та переміщення неповних зборів під час виробництва. Форкліфти, АГВ та інше обладнання для обробки матеріалів часто не вистачає з точки зору безпеки та ефективності, що робить накладний кран необхідним. Це сприяє плавному руху зборів як природної частини виробничого процесу.
Перевезення
Параметри, що застосовуються до складу, також застосовуються до транспортування, де важкі, об'ємні продукти повинні бути завантажені на площини, поїзди та вантажівки. Накладні крани ефективно розміщують великі матеріали для транспорту, в тому числі в таких ситуаціях, як закордонна доставка, де вони знижують масивні контейнери та товари на корабельні утримуються.
Ремонт обладнання
Коли необхідний ремонт перенесеного пресу або іншого заводського обладнання, накладні крани допомагають полегшити ремонт шляхом поступового переміщення та розміщення шматочків для легкого доступу. Крани з козлом та мостові крани можуть вивезти важке обладнання з постійного розташування до ремонтної майстерні, а потім повернути їх. Накладні крани полегшують підняти машини вгору та над іншим обладнанням, яке можна розмістити на ремонтній станції.
Ⅳ. Як працюють накладні крани?
Накладні крани працюють за допомогою комбінації механічних, електричних та гідравлічних систем. Ось покрокова поломка того, як вони працюють:
Блок живлення: Кран працює від електроенергії, як правило, через барі провідника або систему Pestoon.
Система управління: Оператори використовують підвісний контроль, пульт дистанційного керування або кабіну для направлення рухів крана.
Підйомник: підйомник, оснащений гачком або іншим підйомним кріпленням, піднімає або опускає навантаження за допомогою моторошника та дротяної мотузки або ланцюга.
Рух візки: Віза рухає підйомником горизонтально по балок мосту.
Поїздка мосту: весь міст рухається по променях злітно -посадкової смуги, щоб транспортувати навантаження через робочу область.
Обробка навантаження: Кран позиціонує навантаження саме в потрібному місці.
Сучасні крани часто мають вдосконалені технології, такі як накопичувачі змінних частот (VFD) для плавної роботи, датчики навантаження для безпеки та автоматизовані елементи управління для підвищення ефективності.
Ⅴ. Накладна конструкція крана
Вибір та побудова накладного крана вимагає врахування декількох факторів, що перевищують лише навантаження або матеріали. Оскільки накладні крани пристосовані до конкретних умов та конфігурацій, важливо ретельно зрозуміти, як кран буде інтегруватися в операцію та задовольнити експлуатаційні потреби.
Надзвичайно важливо планувати та ретельно підготуватися до встановлення накладного крана. Виробники тісно співпрацюють зі своїми клієнтами, щоб гарантувати, що те, що планується та встановлюється, саме відповідає потребам замовника.
1.
Проміжок - це відстань між рейками злітно -посадкової смуги, що є одним з найдорожчих аспектів процесу будівництва. Більш довгий і ширший проміжок визначає кількість матеріалу, необхідного для побудови балок, що збільшує вагу та вартість кранів.
2. Навантажувальна ємність
Визначення ємності крана - це максимальне навантаження, яке може бути застосоване до крана в необхідних умовах праці. При фігурі навантажувальної здатності перша умова - це розмір і вага матеріалу, який слід підняти. Після визначення вантажопідйомності тип гачка та підйомника можна вирішити.
У випадках, коли кран матиме великий проміжок і потужність і повинен терпіти суворі обставини, може знадобитися подвійна конструкція балки. Для додаткової міцності подвійні балок виготовляються із звареної армованої сталі.
3. Злітно -посадкова смуга
Встановлення злітно -посадкової смуги може бути викликом залежно від типу структури, де буде встановлений накладний кран. Це не стосується моделей козлів, які мають опорні ноги, тоді як будівлі мають злітно -посадкові смуги, розміщені уздовж верхньої частини стін. Перше визначення - довжина злітно -посадкової смуги, яка визначає швидкість і рух візки та підйом вгору та вниз по злітно -посадковій смузі.
4. Будівельна конструкція
Коли кран розміщується в новій будівлі, злітно -посадкові смуги плануються як частина будівництва і включені в креслення. У цьому випадку підрядник повинен звернути пильну увагу на допуски кранів, оскільки вони є більш обмежувальними, ніж типові будівельні коди.
Додавання накладного крана до існуючої структури може бути дорогим, оскільки в процесі виготовлення, проектування та встановлення потрібно зробити кілька кроків. Щоб забезпечити належну продуктивність та безпеку, зазвичай необхідно додати додаткову підтримку існуючій структурі.
Ⅵ. Заходи безпеки для експлуатації накладних кранів
Експлуатація накладного крана вимагає майстерності, навчання та дотримання протоколів безпеки. Ось деякі необхідні заходи безпеки:
а. Належне навчання
Переконайтесь, що оператори навчаються та сертифіковані для використання конкретного типу крана. Забезпечте курси оновлення, щоб підтримувати навички в курсі.
б. Попередня перевірка
Перевірте кран на предмет будь -яких ознак зносу, пошкоджень або несправності. Перед використанням огляньте підйомник, дротяну мотузку, гачки та управління.
c. Навантажувальна здатність
Ніколи не перевищують номінальну вантажопідйомність крана.
Використовуйте діаграми навантаження, щоб визначити безпечні ліміти підйому.
д. Чітке спілкування
Використовуйте ручні сигнали, радіостанції або інші методи зв'язку для координації з наземним персоналом.
Переконайтесь, що всі, хто бере участь у операції, усвідомлюють їх ролі.
е. Уникайте раптових рухів
Проведіть кран плавно, щоб запобігти розмахування або скидання навантаження. Використовуйте VFD для контрольованого прискорення та уповільнення.
ф. Підтримуйте чіткі шляхи
Переконайтесь, що робоча область не містить перешкод та персоналу під час експлуатації кранів.
Використовуйте бар'єри або попереджувальні знаки, щоб утримати несанкціонований персонал подалі.
г. Регулярне обслуговування
Заплануйте звичайне обслуговування, щоб утримувати кран в оптимальному стані. Негайно замінити зношені або пошкоджені деталі.
Н. Екстрені процедури
Ознайомтеся з операторами з процедурами аварійної зупинки. Проведіть регулярні тренування, щоб підготуватися до потенційних аварій.
Ⅶ. Висновок
Накладні крани є життєво важливими інструментами в сучасній промисловості, що пропонує неперевершену ефективність та безпеку для важких завдань для підйому. Розуміючи різні види кранів, їх застосування та те, як вони працюють, бізнес може вибрати правильне обладнання для своїх потреб. Крім того, дотримання запобіжних заходів та належних практик технічного обслуговування забезпечує довговічність та безпечну роботу цих потужних машин. Незалежно від того, на фабриці, складі чи на будівельному майданчику, накладні крани продовжують відігравати вирішальну роль у підвищенні продуктивності та інновацій.
