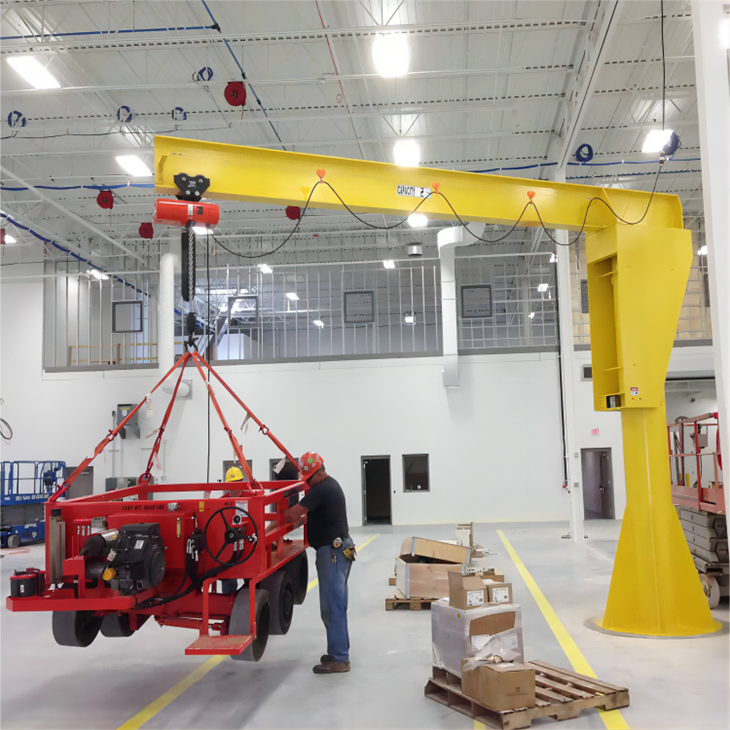

Стріловий кран, встановлений на колоні

Стріловий кран, встановлений на колоні, — це тип підйомного обладнання, призначеного для переміщення матеріалів у певній зоні в межах підприємства. Він складається з вертикальної колони або опори, яка надійно закріплена на підлозі або опорі конструкції, і горизонтальної стріли або стріли, яка виходить назовні від колони. Цей тип крана особливо корисний, коли просвіт над головою обмежений або коли потрібне більш локальне рішення для підйому.

• Конфігурація та монтаж:

■ Кран встановлено на вертикальній колоні, яку можна надійно закріпити на підлозі або відповідній опорі.

■ Рука стріли простягається горизонтально від колони, забезпечуючи обертальний рух для підйому та позиціонування вантажів.

• Обертання та рух:

■ Стрілоподібний кран сконструйовано таким чином, щоб обертатися, що дозволяє охоплювати 360-° у межах його робочої зони.

■ Ця можливість обертання забезпечує гнучкість у обробці вантажів і досягненні різних точок у визначеному робочому просторі.

• Місткість і охоплення:

■ Встановлювані на колоні стрілові крани мають різну вантажопідйомність, від легкої до важкої, залежно від конкретних вимог застосування.

■ Довжина стріли визначає радіус дії крана, дозволяючи йому охоплювати певну зону або кілька робочих станцій.

• Підйомний механізм:

■ Ці крани можуть бути оснащені різними підйомними механізмами, такими як електричні ланцюгові або канатні талі, залежно від вантажопідйомності та потреб застосування.

■ Підйомний механізм встановлено на стрілоподібній стрілі, і ним можна легко керувати для точного й ефективного транспортування матеріалів.

• Сфери застосування:

■ Стріловидні крани, встановлені на колонах, зазвичай використовуються на виробничих підприємствах, у майстернях, на складах і на складальних лініях.

■ Вони ідеально підходять для таких завдань, як завантаження та розвантаження вантажівок, переміщення матеріалів між робочими станціями та розміщення важких компонентів під час виробничих процесів.

• Ефективність простору:

■ Оскільки кран встановлено на колоні та не потребує системи підйомної злітно-посадкової смуги, це економічне рішення для об’єктів з обмеженим запасом.

■ Компактна конструкція дозволяє використовувати доступний простір, не перешкоджаючи іншим операціям.

• Функції безпеки:

■ Стріловидні крани, встановлені на колонах, розроблені з функціями безпеки, такими як кінцеві вимикачі, захист від перевантаження та функції аварійної зупинки, щоб забезпечити безпечну та надійну роботу.

• Параметри налаштування:

■ Ці крани часто можна налаштувати відповідно до конкретних вимог, включаючи різну довжину стріли, вантажопідйомність і параметри керування.

Стріловий кран, встановлений на колоні, складається з кількох основних частин і компонентів, які працюють разом, щоб забезпечити його можливості підйому та обробки матеріалів. Ось огляд ключових частин і компонентів, які зазвичай зустрічаються в стріловому крані на колоні:

• Колонка: Вертикальна опорна конструкція, яка надійно прикріплена до підлоги або відповідної основи. Це забезпечує стабільність і підтримку всього крана.
• Опорна плита: Опорна плита є важливим компонентом, який з’єднує колону з фундаментом. Він надійно прикріплений болтами або анкерами до підлоги для забезпечення стійкості крана.
• Стріла: горизонтальна балка або стріла тягнеться назовні від колони і є основним компонентом, відповідальним за досягнення та розміщення вантажів. Довжина стріли визначає робочий радіус крана.
• Boom або Boom Head: Зовнішній кінець стріли, де кріпиться підйомний механізм (підйомник). Він розроблений таким чином, щоб витримувати навантаження та навантаження під час підйому.
• Підйомний механізм: Підйомний механізм відповідає за підйом і опускання вантажу. Це може бути електрична ланцюгова таль, канатна таль або інші підйомні пристрої, залежно від застосування та вантажопідйомності.
• Підйомний візок: Підйомний візок — це рухома каретка, яка рухається вздовж стріли. Він підтримує підйомний механізм і забезпечує бічний рух, забезпечуючи точне позиціонування вантажу.
• Механізм обертання: система, яка дозволяє крану обертатися навколо вертикальної осі колони. Це може бути поворотний привід або інші механізми обертання, які забезпечують охоплення 360-градусів.
• Гальмо обертання: гальмівна система, яка контролює обертовий рух крана, дозволяючи операторам зупинити та зафіксувати кран у певному положенні.
• Електрична панель керування: Панель керування містить електричні компоненти та елементи керування для керування краном. Зазвичай він включає кнопки, перемикачі та аварійну зупинку для керування рухом стрілового крана.
• Кінцеві вимикачі: Запобіжні пристрої, що запобігають переміщенню крана. Їх можна встановити для обмеження кута повороту, висоти підйому або ходу візка, що забезпечує безпечну роботу.
• Електропроводка та кабелі: Проводка та кабелі з’єднують електричні компоненти, включаючи панель керування, кінцеві вимикачі та механізм підйому. Зазвичай вони проходять через стрілу для підтримки акуратного та організованого вигляду.
• Фундаментні болти: Болти, які кріплять опорну плиту до фундаменту, забезпечуючи стійкість і запобігаючи перекиданню крана під час роботи.
• Анкери та кріплення: Різноманітні анкери, кріплення та болти, що використовуються для кріплення компонентів разом, забезпечуючи структурну цілісність і стабільність крана.

Стріловидні крани, встановлені на колонах, мають ряд переваг, що робить їх популярним вибором для транспортування матеріалів у різних промислових і комерційних цілях. Ось деякі основні переваги стрілових кранів на колонах:

• Ефективність простору:Стріловидні крани, встановлені на колонах, є економними, оскільки їм не потрібна підвісна система злітно-посадкової смуги. Це робить їх придатними для приміщень з обмеженим простором, що дозволяє оптимально використовувати доступний простір.
• 360-Покриття ступеня:Можливість повороту на 360 градусів навколо вертикальної осі забезпечує повне охоплення робочої зони крана. Це забезпечує ефективну та гнучку обробку матеріалів, досягаючи різних робочих станцій без необхідності змінювати позиції.
• Локалізований підйом:Стріловидні крани, встановлені на колонах, призначені для обслуговування певної зони або робочої станції, що робить їх ідеальними для завдань, які вимагають локального підйому та позиціонування вантажів. Це може підвищити загальну продуктивність за рахунок зменшення потреби у більших і складніших кранових системах.
• Економічне рішення:Порівняно з більш широкими системами мостових кранів, стрілові крани на колонах часто є економічно ефективним рішенням для потреб підйому та транспортування матеріалів. Вони вимагають менше інфраструктури та можуть бути встановлені швидше, зменшуючи як початкові, так і поточні витрати.
• Легка установка:Процес монтажу стрілових кранів на колонах є відносно простим, особливо порівняно зі складнішими крановими системами. Це може призвести до мінімального простою під час інсталяції, дозволяючи швидше впроваджувати та використовувати.
• Можливість адаптації та налаштування:Стріловидні крани, встановлені на колонах, можна налаштувати відповідно до конкретних вимог застосування. Це включає варіації вантажопідйомності, довжини стріли та підйомних механізмів. Адаптивність робить їх придатними для широкого спектру галузей і завдань.
• Підвищена продуктивність: ТЛокалізований характер стрілових кранів, встановлених на колонах, забезпечує ефективне та швидке транспортування матеріалів. Це може сприяти покращенню робочого процесу та продуктивності, оскільки оператори можуть легко розміщувати вантажі саме там, де вони потрібні.
• Зменшення втоми оператора:Завдяки точному управлінню та легкості переміщення стрілові крани на колонах можуть сприяти зменшенню втоми оператора. Оператори можуть виконувати завдання з підйому та позиціонування з меншими фізичними зусиллями, підвищуючи загальну ергономіку робочого місця.
• Покращені функції безпеки:Сучасні стрілові крани на колонах оснащені різними функціями безпеки, включаючи кінцеві вимикачі, захист від перевантаження та функції аварійної зупинки. Ці функції сприяють більш безпечному робочому середовищу.
• Універсальність застосування:Стріловидні крани, встановлені на колонах, знаходять застосування в різних галузях промисловості, включаючи виробництво, склади та складальні лінії. Їх універсальність робить їх придатними для підйому та транспортування широкого діапазону матеріалів і продуктів.

Стріловидні крани, встановлені на колонах, знаходять застосування в різних галузях промисловості та на робочих місцях, де потрібне локальне підйом і транспортування матеріалів. Універсальність, компактність і простота використання роблять їх придатними для виконання цілого ряду завдань. Нижче наведено загальні застосування стрілових кранів на колонах:

• Виробництво та виробництво: стрілові крани, встановлені на колонах, часто використовуються на виробничих підприємствах для таких завдань, як переміщення сировини, розміщення компонентів під час складання та транспортування готової продукції в межах окремих робочих станцій.
• Майстерні та зони технічного обслуговування: Ці крани є цінними в майстернях і зонах технічного обслуговування для підйому та позиціонування важкого обладнання, деталей машин та інструментів. Вони забезпечують надійне вирішення завдань, що вимагають точності та контролю.
• Склади та розподільні центри: На складах і розподільчих центрах стрілові крани, встановлені на колонах, використовуються для завантаження та розвантаження вантажівок, переміщення піддонів і організації інвентарю. Їхня здатність охоплювати визначену територію без потреби у великій системі злітно-посадкових смуг робить їх ефективними у складських приміщеннях.
• Завантажувальні доки: стрілові крани, встановлені на колонах, зазвичай використовуються на вантажних платформах, щоб полегшити ефективне завантаження та розвантаження товарів на вантажівки. Їх здатність обертатися забезпечує легкий доступ до різних зон завантажувального доку.
• Металообробка та виготовлення: промисловість, пов’язана з металообробкою та виробництвом, використовує стрілові крани на колонах для підйому та позиціонування важких металевих листів, балок та інших матеріалів під час виробничого процесу.
• Складальні лінії: Ці крани є невід’ємною частиною конвеєрних операцій, де вони допомагають у позиціонуванні та складанні різних компонентів. Обертання за 360-ступенем забезпечує гнучкість у досягненні різних робочих станцій уздовж конвеєра.
• Механічні цехи: У механічних цехах стрілові крани, встановлені на колонах, використовуються для транспортування та позиціонування деталей машин та інструментів. Вони сприяють загальній ефективності процесу обробки.
• Автомобільна промисловість: стрілові крани, встановлені на колонах, використовуються в автомобільній промисловості для таких завдань, як підйом і переміщення компонентів автомобіля, двигунів і шасі під час процесу складання.
• Аерокосмічна промисловість: в аерокосмічному виробництві ці крани допомагають у транспортуванні великих і важких компонентів літака, забезпечуючи точне позиціонування та переміщення під час операцій складання та технічного обслуговування.
• Ливарні цехи: Ливарні виробництва використовують стрілові крани, встановлені на колонах, для обробки розплавленого металу, транспортування форм і позиціонування важких відливок під час виробничого процесу.
• Деревообробна промисловість: У деревообробці ці крани використовуються для підйому та переміщення великих дерев’яних панелей, балок та інших матеріалів на лісопильних заводах, столярних цехах і у виробництві меблів.
• Переробка продуктів харчування та напоїв: стрілові крани, встановлені на колонах, використовуються в харчовій промисловості та виробництві напоїв для таких завдань, як підйом і розміщення контейнерів, обладнання та інгредієнтів під час виробничого процесу.

Процедура виробництва стрілового крана, встановленого на колоні, включає кілька етапів: від проектування та виготовлення до складання та випробувань. Ось загальний огляд виробничого процесу:

• Проектування та розробка:Процес починається з етапу проектування, на якому інженери створюють детальні креслення та специфікації для стрілового крана, встановленого на колоні. Це включає визначення вантажопідйомності крана, розмірів, цілісності конструкції та інших важливих характеристик.
• Вибір матеріалу та виготовлення:Після завершення дизайну наступним кроком буде вибір матеріалів на основі специфікацій. Звичайні матеріали включають високоміцну сталь для колони, стріли й інших структурних компонентів. Виготовлення включає різання, формування та зварювання сталевих компонентів для створення конструкції крана.
• Обробка поверхонь:Виготовлені компоненти проходять процеси обробки поверхні, такі як дробеструйна обробка та фарбування. Дробеструйна обробка видаляє зі сталі будь-які домішки або окалину, а фарбування забезпечує захист від корозії.
• Збірка компонентів:Різні компоненти, включаючи колону, стрілу, підйомний візок, механізм обертання та електричні компоненти, збираються відповідно до проектних специфікацій. Збірка може відбуватися на виробничій лінії або на спеціальних складальних робочих станціях.
• Монтаж підйомного механізму:Обраний підйомний механізм, будь то електрична ланцюгова таль, канатна таль чи інший тип, встановлюється на стрілу. Це передбачає надійне кріплення підйомника до оголовка стріли, забезпечуючи належне вирівнювання та функціональність.
• Монтаж електропроводки та системи керування:Електропроводка та електричні компоненти, включаючи панель керування, кінцеві вимикачі та кнопки аварійної зупинки, встановлені та підключені. Ця фаза забезпечує належне функціонування електричної системи, що відповідає за керування переміщеннями крана.
• Інтеграція механізму обертання:Якщо кран оснащений механізмом повороту, він вбудований в конструкцію. Це передбачає підключення системи приводу обертання до колони та забезпечення плавного та контрольованого обертання стрілового крана.
• Контроль якості та тестування:Зібраний кран проходить ретельний контроль якості та процедури випробувань. Це включає перевірку навантаження, перевірку функціональності механізму обертання, підйому та руху візка. Будь-які дефекти або проблеми розглядаються та виправляються на цьому етапі.
• Оздоблення поверхні та остаточна перевірка:Кран проходить остаточну обробку поверхні, яка може включати додаткове фарбування або покриття. Остаточна перевірка проводиться, щоб переконатися, що всі компоненти встановлено належним чином, кран відповідає стандартам безпеки та працює відповідно до проектних специфікацій.
• Упаковка та доставка:Після того, як кран пройде всі перевірки якості, його готують до пакування та відправлення. Компоненти крана ретельно упаковані, щоб уникнути пошкоджень під час транспортування.

Компанія Henan Mine Crane Co., Ltd запровадила інтелектуальну платформу керування обладнанням і розгорнула 310 наборів роботів для обробки та зварювання. Після реалізації ініціативи загальна кількість комплектів перевищить 500, досягнувши 95% рівня підключення обладнання до мережі. Зараз працює 32 зварювальні лінії, планується встановити ще 50. Загальний рівень автоматизації всієї лінійки вже досяг 85%.
