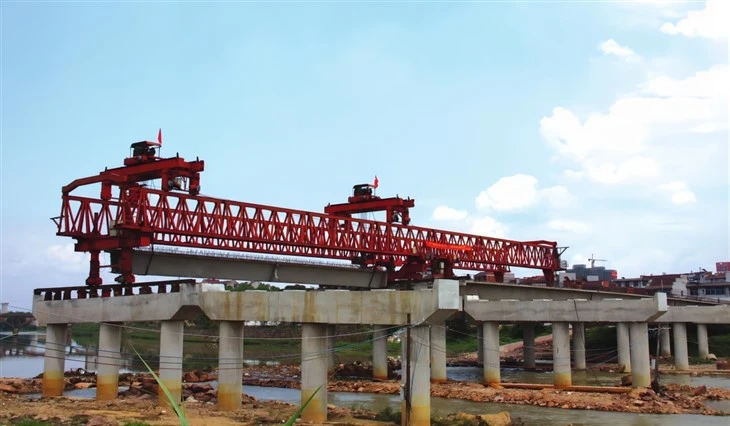

Початок будівництва балкового мосту

Машина для будівництва балкових мостів — це спеціальне важке будівельне обладнання, призначене для оптимізації та автоматизації процесу будівництва балкових мостів. Балкові мости — це поширений тип мостової конструкції, у якій використовуються горизонтальні балки (прогони), які витримують навантаження на мостове покриття та будь-які транспортні засоби чи пішоходи, що перетинають його. Ці машини розроблені для монтажу та розміщення балок, що робить процес будівництва мосту більш ефективним, безпечним і точним.







Ключові особливості:



1. Точне машинобудування: Машина для будівництва балкових мостів розроблена з використанням найсучаснішої точної техніки, що гарантує бездоганну та надійну посадку кожного компонента мосту. Це сприяє збільшенню структурної цілісності та довговічності мостів.



2. Швидке складання: Попрощайтеся з трудомісткими і трудомісткими методами монтажу мостів. За допомогою нашої машини мостові балки та компоненти можна зібрати швидко й точно, що значно скорочує час будівництва.



3. Безпека перш за все: Безпека є нашим головним пріоритетом. Машина для будівництва балкових мостів мінімізує необхідність перебування працівників у небезпечних високогірних середовищах, зменшуючи ризик нещасних випадків і травм.



4. Модульний дизайн: Наша машина має модульну конструкцію, яку можна адаптувати до різних типів і розмірів мостів. Незалежно від того, будуєте ви пішохідні мости з коротким прольотом або великі естакади на шосе, Girder Bridge Construction Machine впорається з усім.



5. Дистанційне керування: Машиною можна керувати дистанційно, що забезпечує точне керування та налаштування без необхідності фізичної присутності операторів на місці. Це також зменшує потребу в масштабному налаштуванні обладнання.



6. Підвищення ефективності: Оптимізуючи процес будівництва, наша машина допомагає оптимізувати використання ресурсів, тим самим зменшуючи витрати на будівництво та вплив на навколишнє середовище.



7. Моніторинг у реальному часі: Оснащена передовими датчиками та системами моніторингу, Girder Bridge Construction Machine надає дані в реальному часі про хід будівництва, цілісність конструкції та інші важливі показники.







1. Вантажопідйомність: 160 тонн (без урахування ваги розкидача)

2. Власна вага мостобудівної машини: 118 тонн (максимальна вага окремої частини: 7 т)

3. Вітровість

Стан ходьби без навантаження: 8 рівень

Анкерний стан без навантаження: 12 класів

Стан підйому з повним навантаженням: рівень 7

4. Швидкість підйому

повне навантаження: {{0}}~1,0/хв

Без навантаження: 0~1,5 м/хв

5. Швидкість підйому: 0~0.6 м/хв (з підйомом вантажу)

6. Робочий діапазон: Rmin=7m Rmax=12m

7. Режим ходьби всієї машини: тип ходьби (масляний циліндр штовхається вгору, і під час процесу ходьби немає навантаження)

8. Швидкість руху всієї машини: весь рух становить 15 м, включаючи демонтаж кріплення, реверсування колії та позиціонування, увесь процес займає не більше 2 годин.

9. Здатність підніматися без навантаження всієї машини: 3,5 градуса

10. Висота підйому: 65 м нижче настилу мосту, 1 м над мостом

11. Відстань переднього та заднього кріплення: 18 м (16 м, 19,5 м)

12. Відстань між лівою і правою опорними точками під час роботи

зовні 10,5м, всередині 5,7м

Відстань між передньою та задньою опорними точками: 16,85 м

13. Кут відхилення підйому: горизонтальний напрямок мосту 1,5 градуса, поздовжній напрямок мосту 3,5 градуса

14. Продуктивність вирівнювання розкидача: з функціями вертикального та горизонтального вирівнювання

15. Встановлена ​​потужність усієї машини: 110 кВт

16. Stability factor of the whole machine:  meets the requirements of GB3811-83 ( various working conditions∑M>0 )

17. Характеристики та переваги продукту: зведення балки подвійної ширини та двостороннього ходу, крок за кроком, поперечний проліт противаги, передні та задні опори оснащені гідравлічними системами, опори можна регулювати 0. 8-1 метрів, головний промінь можна відрегулювати, 45-звести похилі балки тощо.









Машина для будівництва балкових мостів та її компоненти представляють собою крок вперед у технології будівництва мостів. Використовуючи це передове рішення, ви не лише вдосконалюєте свої будівельні проекти, але й сприяєте безпечнішому, ефективнішому та стійкішому розвитку інфраструктури.



Важель розміщення балки:

• Серце Girder Bridge Construction Machine, ця рука оснащена передовою робототехнікою для підйому, транспортування та позиціонування важких мостових балок. Його точна конструкція забезпечує точне розміщення, сприяючи структурній цілісності мосту.



Модульна структура:

• Модульна конструкція дозволяє адаптувати мости різних розмірів і конфігурацій. Незалежно від того, будуєте ви пішохідні мости з коротким прольотом або великі естакади на шосе, Girder Bridge Construction Machine можна налаштувати відповідно до потреб вашого проекту.



Інтерфейс дистанційного керування:

• Сучасна система дистанційного керування дозволяє операторам точно контролювати рухи машини. Віддалений інтерфейс забезпечує зворотний зв’язок у режимі реального часу, дозволяючи вносити налаштування на льоту для оптимального позиціонування.



Датчики та системи моніторингу:

• Удосконалені датчики вбудовані в машину, щоб надавати дані в реальному часі про розподіл навантаження, структурну стабільність і точність позиціонування. Ці дані покращують прийняття рішень і забезпечують якість і безпеку будівництва.



Функції безпеки:

• Безпека на робочому місці має першочергове значення. Машина для будівництва балкових мостів оснащена механізмами безпеки, такими як датчики виявлення зіткнень, системи аварійної зупинки та системи безпеки, що мінімізує ризики для працівників та обладнання.



Програмне забезпечення для автоматизації:

• Машина працює на передовому програмному забезпеченні автоматизації, яке забезпечує точний і скоординований рух компонентів. Це програмне забезпечення забезпечує безперебійну та ефективну роботу, зменшуючи людські помилки та підвищуючи точність конструкції.



Потужний підйомний механізм:

• Підйомний механізм розроблений для того, щоб легко витримати вагу важких балок. Його міцна конструкція забезпечує стабільність під час процесу підйому та розміщення.



Телеметрія та звітність:

• Girder Bridge Construction Machine включає системи телеметрії, які збирають і передають дані про хід будівництва, продуктивність машини та параметри безпеки. Ці звіти допомагають керувати проектом і приймати рішення.



Бортове джерело живлення:

• Автономне джерело живлення гарантує, що машина може працювати незалежно на будівельному майданчику, зменшуючи потребу в додаткових зовнішніх джерелах живлення.



Кабіна оператора:

• Для роботи на місці ергономічна кабіна керування пропонує операторам зручне робоче місце з чітким оглядом. Кабіна розроблена для оптимального контролю та ефективного керування функціями машини.





Ескіз





Запуск Girder Bridge Construction Machine пропонує безліч переваг, від покращеної ефективності та безпеки до економії коштів і екологічних переваг. Використовуючи цю передову технологію, ви не тільки розширюєте свої будівельні можливості, але й робите внесок у безпечніше, ефективніше та стійкіше майбутнє для розвитку інфраструктури.



Підвищена ефективність і швидкість:

• Машина для будівництва балкових мостів оптимізує процес будівництва, автоматизуючи різноманітні завдання, які традиційно були трудомісткими. Це призводить до значно швидшого монтажу мосту, що дозволяє завершувати проекти в коротші терміни.



Економія коштів:

• Скорочення робочих годин і часу будівництва призводить до значної економії коштів. Крім того, точна інженерна конструкція машини зводить до мінімуму помилки та переробку, що ще більше сприяє фінансовій ефективності.



Покращена безпека:

• У будівництві безпека – головне. Зводячи до мінімуму необхідність роботи працівників у небезпечних високогірних середовищах, Girder Bridge Construction Machine підвищує безпеку на робочому місці та знижує ризик нещасних випадків і травм.



Точне машинобудування:

• Точна конструкція машини забезпечує точне розміщення компонентів моста. Це сприяє підвищенню структурної цілісності та довговічності побудованих мостів, що призводить до кращої якості інфраструктури.



Можливість адаптації до різних конструкцій мостів:

• Завдяки модульній конструкції машину можна адаптувати до мостів різних розмірів і конфігурацій. Ця універсальність дозволяє будувати широкий спектр конструкцій мостів, від пішохідних доріжок до складних шляхопроводів.



Дистанційне керування та керування:

• Інтерфейс дистанційного керування дозволяє операторам контролювати рухи машини з безпечної відстані. Це не тільки підвищує безпеку оператора, але й забезпечує кращий контроль над процесом будівництва.



Ефективність використання ресурсів:

• Ефективний процес будівництва мінімізує втрату ресурсів і вплив на навколишнє середовище. Оптимізуючи використання матеріалів і скорочуючи час будівництва, машина сприяє більш стійкому підходу до розвитку інфраструктури.



Вітрина інновацій:

• Випуск такої передової будівельної машини підкреслює вашу відданість інноваціям. Це може привернути увагу колег галузі, потенційних інвесторів і засобів масової інформації, демонструючи вашу компанію як лідера в галузі.







Застосування Girder Bridge Construction Machine охоплює широкий спектр сценаріїв будівництва, пропонуючи ефективні, безпечні та інноваційні рішення для різноманітних проектів будівництва мостів.



Проекти автомагістралей і доріг:

• Машина Girder Bridge Construction Machine спеціально розроблена для будівництва естакад і дорожніх мостів. Його модульна конструкція дозволяє адаптуватися до різної ширини доріг і вимог до руху, забезпечуючи ефективний і безпечний проїзд транспортних засобів.



Залізнична інфраструктура:

• Мости для залізничних ліній вимагають точності та конструктивної цілісності. Точна конструкція машини забезпечує точне вирівнювання та розміщення специфічних для рейок компонентів, що дозволяє швидко будувати залізничні мости.



Міський і сільський розвиток:

• Від пішохідних доріжок у міських районах до мостів, що з’єднують сільські громади, Girder Bridge Construction Machine достатньо універсальний, щоб виконувати широкий спектр будівельних проектів, як великих, так і малих.



Екстрені заміни:

• У постраждалих від стихійних лих районах, де мости пошкоджені або зруйновані, час має велике значення. Можливості швидкого складання машини можуть допомогти швидко замінити критично важливу інфраструктуру, відновити підключення спільнот і допомогти зусиллям з відновлення після аварій.



Віддалені місця:

• Будувати мости у віддалених або складних місцевостях може бути важко. Можливості дистанційного керування Girder Bridge Construction Machine дозволяють будувати мости в місцях, які інакше можуть бути недоступними або небезпечними для працівників.



Мости з коротким і великим прольотом:

• Незалежно від того, чи це пішохідний міст з коротким прольотом, чи естакада з великою прогоном на шосе, модульну раму машини можна налаштувати відповідно до розмірів і конфігурацій мосту, що робить його універсальним рішенням для різноманітних проектів.







Запуск Girder Bridge Construction Machine вимагає ретельного планування, ретельного тестування та співпраці між різними дисциплінами. Дотримуючись комплексної процедури виробництва, ви можете переконатися, що машина відповідає стандартам високої якості, задовольняє потреби ринку та сприяє вдосконаленню технології будівництва мостів.



Концептуалізація та дизайн:

● Визначте цілі та специфікації машини для будівництва балкових мостів.

● Співпрацюйте з інженерами, дизайнерами та експертами з будівництва, щоб створити детальний проект, який містить усі необхідні функції та функції.

Інженерія та розробка:

● Переведіть проект у детальні інженерні плани, включаючи механічні, електричні та програмні компоненти.

● Розробка та створення прототипу окремих компонентів, таких як кріплення балки, модульний каркас, датчики, програмне забезпечення для автоматизації та функції безпеки.

Виробництво компонентів:

● Виготовляйте різні компоненти за допомогою спеціальних виробничих процесів, таких як обробка з ЧПУ, зварювання, формування та складання електроніки.

● Забезпечте суворий контроль якості під час виготовлення компонентів, щоб відповідати технічним характеристикам і стандартам.

Збірка:

● Зберіть окремі компоненти, щоб створити повну машину для будівництва балкових мостів.

● Інтегруйте механічні, електричні та програмні системи для забезпечення безперебійного зв’язку та функціональності.

Тестування та гарантія якості:

● Проведіть комплексне тестування кожного компонента машини та зібраної машини в цілому.

● Переконайтеся, що всі датчики, механізми керування, програмне забезпечення автоматизації та функції безпеки працюють належним чином.

● Переконайтеся, що машина відповідає нормам безпеки та стандартам якості.

Прототипування та ітерація:

● Створіть початкові прототипи машини та зберіть відгуки від інженерів, операторів і потенційних користувачів.

● Використовуйте цей відгук, щоб покращити дизайн, покращити функціональність і покращити взаємодію з користувачем.

Польове тестування:

● Розгорніть Girder Bridge Construction Machine на реальних будівельних майданчиках для польових випробувань.

● Відстежуйте його ефективність, збирайте дані та виявляйте потенційні проблеми, які потрібно вирішити.

Коригування та оптимізація:

● За результатами польових випробувань внесіть необхідні коригування та вдосконалення конструкції та роботи машини.

Оптимізуйте його ефективність, точність і функції безпеки.

Документація та навчання:

● Підготуйте вичерпні посібники користувача, посібники з експлуатації та інструкції з обслуговування.

● Навчіть операторів і обслуговуючий персонал щодо експлуатації, обслуговування та усунення несправностей машини.

Підтримка та відгуки клієнтів:

● Забезпечувати постійну підтримку клієнтів, включаючи технічну допомогу та обслуговування.

● Збирайте відгуки користувачів, щоб покращити продуктивність машини та вирішити будь-які проблеми.







Компанія встановила інтелектуальну платформу управління обладнанням, а також встановила 310 комплектів (комплектів) вантажно-зварювальних роботів. Після завершення плану буде понад 500 комплектів (комплектів), а рівень мережі обладнання досягне 95 відсотків. Введено в експлуатацію 32 зварювальні лінії, планується встановити 50, а рівень автоматизації всієї лінійки досяг 85 відсотків.
