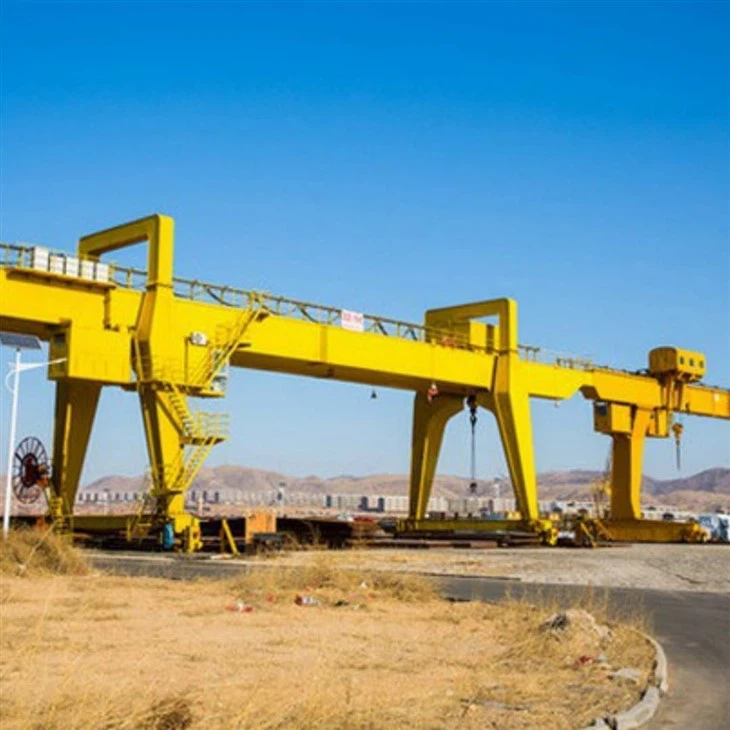

Інженерна продукція Gantry Crane

Вступ козла

A козвка- це тип накладного крана, який підтримується автономними ногами і рухається по колії або рейки, як правило, використовується для підйому та транспортування важких навантажень. На відміну від мостових кранів, які закріплені на будівельних конструкціях, козлові крани часто використовуються у відкритих районах, таких як верфі, склади, виробничі заводи та будівельні майданчики.

Основні особливості:

Структура: Включає горизонтальний міст, підтримуваний вертикальними ногами. Міст, як правило, несе підйомну візок для підняття та переміщення навантажень.

Мобільність: Може бути залізницею або гумовою, нанесеною для портативності на великих робочих зонах.

Потужність: Розроблений для обробки широкого спектру навантажень, від невеликих компонентів до важкого промислового обладнання (від кількох тонн до сотень тонн).

Налаштування: Розроблений для встановлення конкретних додатків, включаючи одно- або подвійні конструкції балки, регульовані висоти та прольоти.

Заявки:

Виробництво: Транспортування важких інструментів, помирань або виготовлених деталей через складальні лінії.

Судноплавні ярди: Завантаження та вивантаження контейнерів для доставки.

Будівництво: Переміщення великих конструкційних елементів, таких як сталеві балки або збірний бетон.

Технічне обслуговування: Підняття обладнання для ремонту або обслуговування в промислових установах.

Переваги:

Гнучка установка, яка не потребує постійної конструкції накладних витрат.

Висока вантажопідйомність і широкий робочий проміжок.

Настроюється для використання в приміщенні або на відкритому повітрі.

Core Components PLC, двигун, підшипник, коробка передач, двигун, посудину тиску, передача, насос

Місце походження Хенан, Китай

Гарантія 1 рік

Вага (кг) 30000 кг

Застосування збірного двору, будівельного майданчика, склад тощо.

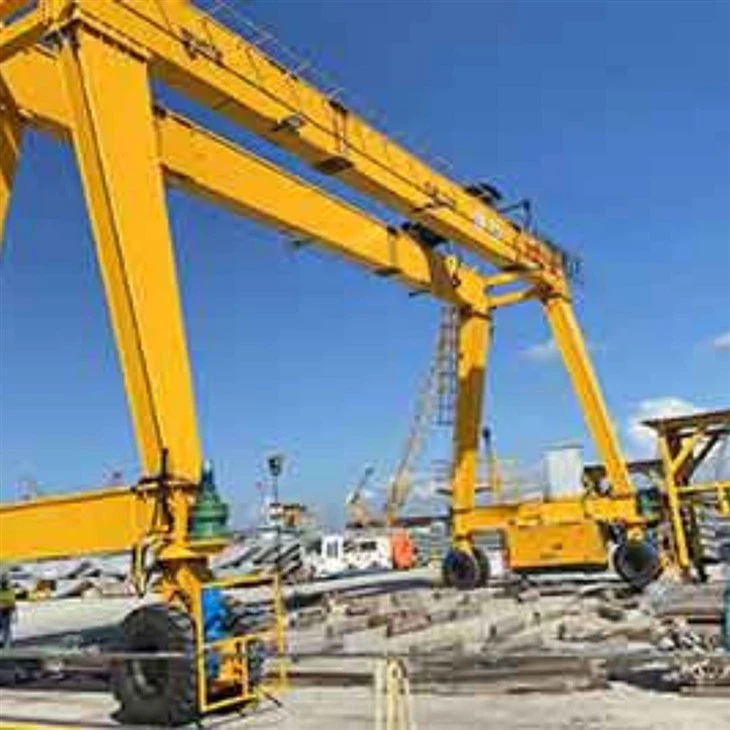

Назва продукту 40 тонн перевізника гума стомлених одиночних козлів

Тип крана типу A, одинарна балка, подвійний балок перевізника

Механізм підйому вимоги клієнта

Метод управління каютою Кабіна+пульт дистанційного керування

Підйомна ємність 5 ~ 1200 тонн

Кілька режимів рульового управління йдуть прямими, поперечними подорожами, керуванням каруселі тощо.

Встановити на місці та в Інтернеті

Бренд відомого автомобіля

Робочий обов'язок A3 ~ A5

Балка для мосту

Функціонування: Основний горизонтальний промінь, який підтримує візок і підйомник.

Типи: Може бути однооською або подвійною балкою, залежно від ємності навантаження та вимог про тривалість.

Ноги (стовпці підтримки)

Функціонування: Вертикальні структури, які підтримують балок мосту.

Дизайн: Встановлено на колесах або рейки для мобільності. У повних козячих кранах обидва кінці опираються на землю; У напівгентричних кранах одна сторона підтримується будівлею.

Підйомник

Функціонування: Підйомний пристрій, який піднімає, знижує та утримує навантаження.

Типи: Може бути електричним або ручним. Часто включає дротяну мотузку або ланцюговий механізм.

 Візок

Функціонування: Рухається по балаку мосту і несе підйомник.

Типи: Моторизовані або натискані типи залежно від програми та навантаження.

3. Енд -вагони \/ вузли коліс

Функціонування: Розташовані біля основи ніг, вони дозволяють крану подорожувати по горизонталі по рейках або колій.

Дизайн: Включіть колеса, двигуни та гальмівні системи для руху та позиціонування.

4. Механізм подорожей

Ключові компоненти системи приводу механізму подорожей: електродвигуни: забезпечують потужність для руху. Зазвичай вони виготовлені з високоміцної сталі для обробки важких навантажень. Райки закріплені на землі або промені, керуючи колесами для плавного ходу.

Система гальмування: Електромагнітні або механічні гальма забезпечують стабільність, запобігаючи небажаному руху при стаціонарному. Контроли: експлуатується вручну (через панель управління або підвіску) або через бездротові системи віддаленого управління.

Типи механізму подорожей, козловий рух: вся конструкція козла крана рухається по нерухомому залізничному системі. Рух кроллі: візок, оснащений підйомником по горизонталі по промені (перехрестя), поки козло залишається нерухомим.

Механізми безпеки: пристрої проти зіткнення: запобігання випадковому впливу між кранами або спорудами. Лілітації: забезпечити безпечну зупинку в кінцевих точках.

Поради щодо технічного обслуговування, регулярно оглядайте колеса та рейки на наявність зносу та вирівнювання. Обробляйте рухомі деталі, щоб забезпечити плавну роботу. Перевірте електричну систему на несправності або пошкодження.

5. Трольлі Механізм подорожей

1. Рамка візок: міцна сталева конструкція, призначена для підтримки підйомника та обробки важких навантажень. Він з'єднує всі компоненти механізму візки. Візаї: Віза обладнана колесами (як правило, чотирма і більше), які проходять уздовж фланця козла або виділеної доріжки. Вілі, як правило, виготовляються з високої міцності сталі і можуть бути простими, фланцевими або канавами, залежно від конструкції залізниць або променя.

2. Електромотор: Потужність руху візки. Двигуни часто оснащені накопичувачами змінної частоти (VFD) для плавного прискорення та уповільнення.

3. Операція через: Підвісний контроль: провідний контролер, що підвішений з крана. ЗАВДАННЯ КОНТРОЛЬ: Бездротова робота за допомогою радіочастоти.

Контроль кабіни: Для великих кранів може бути надано кабіну оператора.

4. Система рубання: Включає механічні або електромагнітні гальма, щоб зупинити та утримувати візок на місці.

Колесо

Основні особливості кранів-коліс; матеріал: зазвичай виготовлений з високоміцної сталі або аплерованих матеріалів до витримки важких навантажень та зносу протистояння. Комплексні матеріали включають вуглецеву сталь, ковану сталь або сталь, що обробляється тепло, для підвищення міцності.

Дизайн: Плоскі колеса: Використовується для плоских рейок, що дозволяє бічній гнучкій гнучкості. Розгромі колеса: Одягніть фланець на одній стороні, щоб запобігти перемикання та підтримувати вирівнювання з рейкою.

Профіль протектора: Розроблений для рівномірного розподілу навантаження та зменшення зносу. Розмір: змінюється залежно від розміру та ємності крана. Параметри крана включають діаметр колеса, ширину протектора та товщину фланця. Маунтінг: встановлений на осях або валах, безпосередньо, або через підшипники. Побіжники зменшують тертя та вміст гладкої ротації.

Гачок

Основні особливості кран-гачків Матеріал: Зазвичай виготовлені з високоміцних матеріалів, таких як кремедна сталь або сплавка сталі.

Дизайн: Одиночний гачок: простий, прямий дизайн, який використовується для загальних завдань підйому.

Ємність навантаження: широко змінюється залежно від конструкції та застосування крана.

Форми гачка: C-гачок: Використовується для обробки котушок та циліндричних навантажень.

Двигун

Основні особливості моторів двигунів кранів: Індукційні двигуни для індукції клітки білки: зазвичай використовуються для їх міцності та низького обслуговування. Подача для додатків, що потребують постійної швидкості. Двигуни індукції кільця: використовуються там, де потрібні змінні швидкості, наприклад, в механізмах підйомів.

Рейтинг потужності: коливається від кількох кіловат для невеликих кранів до сотень кіловат для важких промислових кранів.

Дизайн: робочий цикл: призначений для переривчастої або безперервної роботи, залежно від застосування. Інсуляція: Високотехнічна ізоляція для витримки суворих промислових середовищ. Охолодження: оснащені системами охолодження (охолоджені вентиляторами або рідким охолодженням) для запобігання перегріву.

Особливості контролю: двигуни часто працюють із змінними накопичувачами частот (VFD) або контролерами двигуна для: Control Control.mound прискорення та уповільнення.

Система звукової та легкої сигналізації та лімітний перемикач

Основні особливості сигналізації, звукова сигналізація (звук) випромінює гучний, виразний звук, наприклад сирена або зумер, для попередження працівників. Такепікативо активовано під час роботи крана, руху навантаження або в надзвичайних ситуаціях.

Інтеграція управління; активована автоматично під час конкретних операцій (наприклад, підйом, подорожей) або вручну оператором. Офіційні інтегровані з іншими системами безпеки, такими як датчики проти зіткнення. Функції попередження руху сигналізації: попереджають працівників, коли кран або навантаження в русі. Попередження колій: Потенційність сигналу потенціалу або загрозу до іншого обладнання.

Екстрені індикації: Виділіть несправності, умови перевантаження або інші надзвичайні ситуації. Поради щодо обслуговування регулярно перевіряють рівень звуку та легку видимість.

Пристрої безпеки

Пристрої безпеки в стаціонарних козахах, пристроях безпеки в стаціонарних козячих кранах є важливими для захисту працівників, обладнання та матеріалів під час роботи. Вони допомагають запобігти нещасним випадкам, забезпечувати гладкі операції з краном та дотримуватися правил безпеки на робочому місці.

Використовується в стаціонарних козячих кранах: пристрій захисту перевантаження: запобігає підйому навантаження, що перевищує його номінальну ємність.

Механізм: оснащений навантажувальними клітинами або штамами для вимірювання ваги навантаження. Автомічно перериває операцію підйомника, якщо навантаження перевищує межу.

Пристрої проти зіткнення, функція: виявляє близькість до інших кранів, структур або перешкод. Механізм: використовує датчики, як ультразвуковий, інфрачервоний або радар для виявлення об'єктів.

Система аварійної зупинки, Функція: Дозволяє операторам негайно зупинити всі операції крана в надзвичайних ситуаціях. Механізм: експлуатується кнопками, розташованими на панелі управління, дистанційним керуванням або в доступних положеннях. Відкликає живлення критичних систем.

Система анти-Sway, функція: мінімізує коливання навантаження під час підйому та руху. Механізм: використовує вдосконалені системи управління для протидії маятнику.

11. Контроль режим

1. Типи режимів управління для стаціонарних кранів -козлів, підвісного управління; Опис: Оператор використовує дротовий або бездротовий підвісний блок управління для експлуатації крана з безпечної відстані.

2. Контроль кабіни; Опис: Оператор розміщується в керуючій кабіні, встановленій на крані або поблизу робочого шляху крана.

3. Дистанційне керування; Опис: Використовує бездротовий пристрій пульта дистанційного керування, який може бути портативним або зношеним на тілі оператора.components: компактний пристрій з кнопками або джойстиками, подібно до підвісного управління, але без кабелю.

4. Автоматичний контроль (автоматизований контроль); Опис: Кран працює відповідно до заздалегідь запрограмованих команд та послідовностей без інтервенції оператора.comPonents: Включає датчики, програмовані логічні контролери (PLC) та програмне забезпечення для управління, які керують функціями крана.

Замальовка

Основна техніка

Переваги козлівкових кранів

Генрі крани пропонують цілий ряд переваг, що робить їх високоефективними для поводження з матеріалами в різних галузях, включаючи будівництво, виробництво, логістику та суднобудування.

1. Структурна гнучкість

Автономний дизайн: На відміну від накладних кранів, козлові крани не потребують постійної структурної підтримки від будівлі.

Використання в приміщенні та на відкритому повітрі: Підходить для обох середовищ завдяки їх незалежній рамці.

2. Економічна установка

Нижня вартість інфраструктури: Немає необхідності побудови підкріплення або опорних променів.

Швидка установка: Простіше встановити та переїхати порівняно з фіксованими накладними кранами.

3. Висока навантаження

Може обробляти широкий спектр ваги від легких компонентів надзвичайно важких машин або контейнерів.

4. Мобільність та універсальність

Залізничний або колесо встановлений: Можна легко переміщати в різних робочих зонах.

Регульована висота та проміжок: Багато моделей дозволяють налаштувати конкретні завдання.

5. Підвищена продуктивність

Ефективна обробка матеріалів: Зменшує ручну працю, прискорює процеси підйому та транспортування.

Кілька режимів роботи: Може керуватися вручну, за допомогою підвісного контролю або віддалено, покращення безпеки та контролю.

6. Посилена безпека

Оснащені такими функціями, як обмежені вимикачі, захист перевантаження, системи аварійної зупинки та пристрої проти зіткнення.

Знижує ризик травм порівняно з ручним поводженням з важкими навантаженнями.

7. Налаштований дизайн

Може бути розроблено відповідно до конкретних обмежень сайту, типів навантаження та експлуатаційних потреб.

Додатки, такі як захисні від погоду, освітлення та доріжки, можуть підвищити функціональність.

Застосування козлівкових кранів

Генрі крани широко використовуються в різних галузях через їх універсальність, мобільність та здатність обробляти великі навантаження. Їх дизайн дозволяє їм ефективно працювати як у приміщенні, так і в відкритих умовах.

1. Виробничі та виготовлені установки

Застосування: Обробка важких компонентів, інструментів та зборів на виробничих лініях.

Приклад: Переміщення двигунів, форм або металевих конструкцій під час виготовлення або складання.

2. Будівельні майданчики

Застосування: Підняття та розміщення збірних бетонних елементів, сталевих балків або інших конструкційних матеріалів.

Вигода: Виключає необхідність постійного підйомного обладнання на тимчасових будівельних майданчиках.

3. Вірок та порти

Застосування: Завантаження та вивантаження вантажних контейнерів, корабельних деталей або двигунів.

Тип використовується: Часто масштабноконтейнерні краниабоЗалізничні козлові крани (RMG).

4. Склади та логістичні вузли

Застосування: Транспортування об'ємних або важких товарів через місця для зберігання.

Перевага: Покращує потік матеріалу, не потребуючи повної системи крана.

5. Залізничні ярди

Застосування: Завантаження та вивантаження важких залізничних компонентів, таких як колеса, баги або контейнери.

Мобільність: Часто встановлюється на доріжках для роботи на дальньому діапазоні уздовж двору.

6. Аерокосмічна та автомобільна промисловість

Застосування: Підйомні двигуни, секції фюзеляжу або автомобільні деталі під час технічного обслуговування або складання.

Налаштування: Часто оснащені системами точності для делікатних або цінних деталей.

7. електростанції та важкі промисловості

Застосування: Поводження з турбінами, трансформаторами або великим обладнанням для обслуговування.

Безпека: Інтегровані з системами моніторингу навантаження та безпекою.

8. Семінари з технічного обслуговування

Застосування: Використовується для обслуговування великих транспортних засобів, машин або важкого обладнання.

Гнучкість: Портативні козлики можна перемістити та регулювати за потребою.

1. Етап проектування: Визначте параметри крана, такі як номінальне навантаження, проміжок та висоту підйому відповідно до потреб клієнта та робочого середовища. Виконайте детальну конструктивну конструкцію, включаючи основний промінь, кінцевий промінь, кран, механізм підйому тощо, щоб гарантувати, що конструкція відповідає стандартам безпеки та вимогам використання. Виберіть відповідні матеріали відповідно до конструкції, зазвичай високоміцної сталі, щоб забезпечити стабільність та довговічність конструкції.

2. Етап виготовлення: Підготуйте необхідну сировину та деталі відповідно до креслень дизайну. Виріжте, згинайте і формуйте сталь для приготування конструкційних компонентів, таких як основні промені та кінцеві промені. Зварюйте різні компоненти та збирайте їх у загальну структуру. Цей крок вимагає гарантованої якості зварювання для забезпечення міцності та стабільності.

3. Обробка: обробка ключових компонентів, таких як двигуни, передачі, підшипники тощо, щоб забезпечити їх розмір та точність. Антикорозійне лікування компонентів, таких як живопис та гальванування, збільшує довговічність та естетику обладнання.

4. Встановлення електричної системи: Встановіть електричні компоненти, такі як двигуни, контролери, комутатори, датчики та системи тривоги. Підключіть та провідні кабелі, щоб забезпечити нормальну роботу електричної системи.

5. Фаза складання: Зберіть усі компоненти та системи в цілому, підключіть механізм підйому, механізм запуску візки та систему управління. Виконайте всебічну перевірку зібраного крана, щоб гарантувати, що всі компоненти та системи працюють належним чином, і виконувати попередню налагодження.

6. Фаза тестування: Виконайте випробування статичного навантаження на кран, щоб перевірити міцність та стабільність. Виконайте динамічний тест на крані, включаючи тести на підйом, переміщення, гальмування та інші функції, щоб переконатися, що його продуктивність відповідає вимогам проектування. Перевірте функції пристроїв безпеки, такі як обмежені вимикачі, захист перевантаження тощо, щоб забезпечити безпеку обладнання під час роботи.

7. Контроль якості: Виконайте контроль якості на кожному посиланні у виробничому процесі, щоб забезпечити дотримання галузевих стандартів та вимог клієнтів. Запишіть різні дані та результати перевірки у виробничому процесі для подальшої простежуваності та аналізу.

8. Доставка та встановлення: упаковуйте та підготуйте завершений кран до транспортування, щоб переконатися, що він не пошкоджений під час перевезення. Поставте кран на сайт замовника для встановлення та виконайте налагодження та прийняття на місці. Забезпечте навчання клієнтам, щоб переконатися, що вони володіють використанням та обслуговуванням крана.

Перегляд семінару:

Компанія встановила платформу з управління інтелектуальним обладнанням та встановила 310 наборів (наборів) роботи та зварювальних роботів. Після завершення плану буде понад 500 наборів (наборів), а швидкість мережі обладнання досягне 95%. 32 зварювальні лінії були введені в використання, планується встановити 50, а швидкість автоматизації всієї лінійки продуктів досягла 85%.
