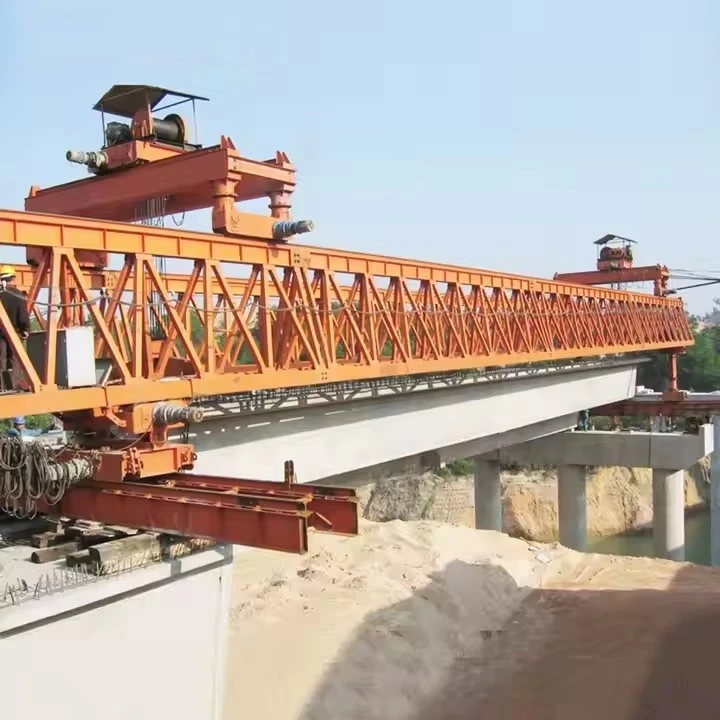

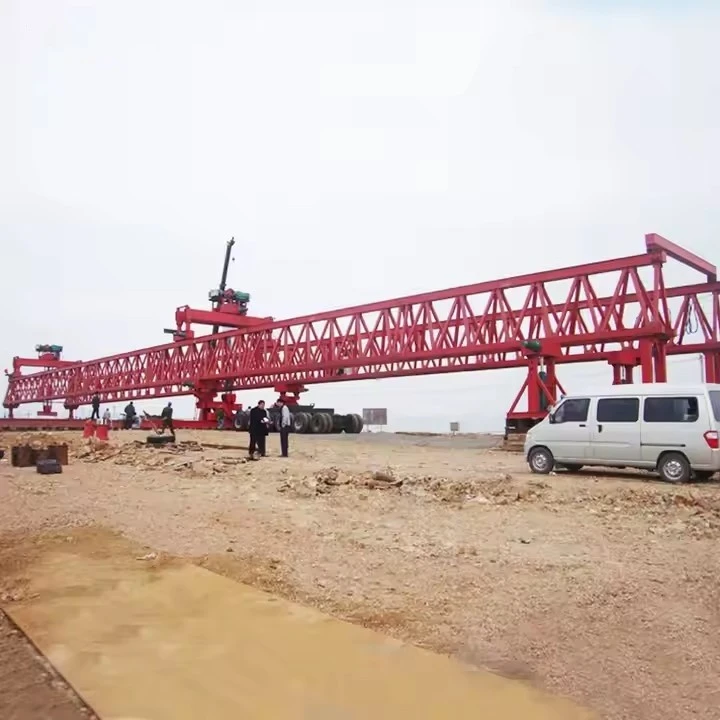

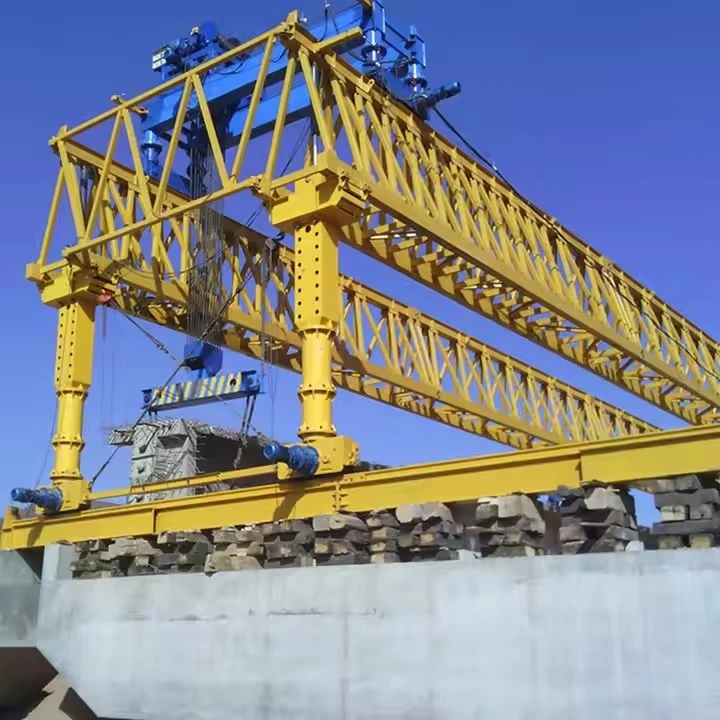

300-тонна машина для встановлення мостів із противагою

300-тонна машина для зведення мостів із противагою — це важке обладнання, яке використовується для будівництва мостів, зокрема для підйому та встановлення великих збірних сегментів або балок. Ці машини необхідні для ефективного монтажу мостів, особливо в складних умовах, таких як шосе, річки або глибокі долини.





300-тонна машина для зведення мостів із противагою — це надпотужне обладнання, призначене для будівництва та монтажу великих сегментів мосту, як правило, методом збірного сегментного або збалансованого консольного будівництва. Нижче наведено його основні характеристики:

1. Висока вантажопідйомність (300 тонн)
Призначений для обробки збірних бетонних сегментів або сталевих балок вагою до 300 метричних тонн.

Надійна конструкція забезпечує стабільність під час підйому та позиціонування.

2. Система противаг
Використовує регульовані противаги для балансування машини під час монтажу сегмента.

Забезпечує стійкість і запобігає перекиданню при транспортуванні важких вантажів.

3. Можливість самостійного-запуску та-самоходу
Може рухатися вперед по настилу мосту без використання зовнішніх кранів.

Оснащений гідравлічними домкратами або рейковими системами для контрольованого руху.

4. Регульований діапазон і висота
Модульна конструкція дозволяє адаптувати мости до різних прольотів і висоти.

Телескопічні або висувні стріли для точного позиціонування.

5. Гідравлічна система підйому та позиціонування
Високоточні гідравлічні циліндри- для плавного підйому та опускання.

Можливості-тонкого налаштування для точного вирівнювання сегментів.

6. Комп'ютеризована система управління
Автоматичне або напівавтоматичне керування для точних операцій.

Моніторинг-часу розподілу навантаження, напруги та вирівнювання.

7. Механізми безпеки
Датчики захисту від перевантаження.

Системи екстреного гальмування та блокування.

Резервна гідравлічна та електрична системи для-безпечної роботи.

8. Багато-функціональна система захоплення
Сумісний із різними типами сегментів (коробчасті балки, Т-балки тощо).

Варіанти вакуумного або механічного затискання для безпечного поводження.

9. Конструкція, стійка-до погодних умов
Може працювати в суворих умовах (вітер, дощ, екстремальні температури).

Стійкі-корозійні матеріали для довговічності.

10. Швидка збірка та демонтаж
Модульні компоненти для легкого транспортування та -складання на місці.

Зменшує час простою між проектами.

11. Сумісність з різними типами мостів
Підходить для збалансованих консольних методів, методів прольоту-за-прольотом і поступового запуску.

Працює з бетонними сегментними мостами, сталевими мостами та гібридними конструкціями.

12. Енергоефективність
Деякі моделі оснащені регенеративною гідравлічною системою для зниження споживання електроенергії.

Додаткові електричні або гібридні системи живлення для екологічної -роботи.





Загальні характеристики
Тип машини:

Машина для монтажу мостів із противагою / спусковий портал / машина для монтажу балок

Максимальна вантажопідйомність:

300 метричних тонн (може змінюватись залежно від конфігурації)

Діапазон діапазону:

Від 20 до 50 м (регулюється для різних прольотів мостів)

Робоча ширина:

Адаптується до ширини настилу мосту (зазвичай 10–20 м)

Висота підйому:

10–30 м (регулюється залежно від висоти пірсу)

Система руху:

Самохідний-з гідравлічною крокуючою системою або рейковий-монтований

Швидкість руху: 3–5 м/хв

Джерело живлення:

Електрична + Гідравлічна система

Напруга: 380 В/50 Гц (або відповідно до вимог проекту)

Система управління:

ПЛК-керований із можливістю дистанційного керування

Датчики для контролю навантаження та безпеки

Система противаг:

Регульована противага 100–300 тонн для балансу під час спуску

Можна використовувати бетонні блоки або сталеві тягарці

Конструкційний матеріал:

Високо{0}}міцна сталь (Q345B або еквівалент)

Функції безпеки:

Захист від перевантаження

Датчики проти-нахилу

Система екстреного гальмування





500-тонний пусковий пристрій для мостів — це важке обладнання, яке використовується при будівництві мостів для підйому, транспортування та встановлення великих сегментів мосту. Нижче наведено ключові компоненти такої системи:

1. Основні структурні компоненти
Спусковий портал (основна рама) – основна сталева конструкція, яка охоплює територію будівництва та підтримує механізм спуску.

Передні та задні опори – тимчасові опори, які стабілізують пускову установку під час розміщення сегмента.

Вихідний ніс (додатково) – висувна передня частина, яка допомагає направляти сегменти моста в положення.

2. Система підйому та транспортування
Гідравлічні домкрати (вантажопідйомністю 500-тон) – домкрати високої місткості для підйому та позиціонування сегментів мосту.

Лебідки та підйомники – електричні або гідравлічні системи для горизонтального переміщення сегментів.

Візок і механізм переміщення – дозволяє переміщати підйомну систему вздовж порталу.

3. Рух і рухова система
Гідравлічна система Push/Pull – переміщує пускову установку вперед уздовж траси мосту.

Трекова або залізнична система – забезпечує орієнтований шлях для руху пускової установки.

Відкидні балки/підкладки – опорні поверхні для плавного ковзання під час запуску.

4. Гідравлічні та енергетичні системи
Гідравлічний силовий агрегат (HPU) – подає масло під тиском до домкратів і циліндрів.

Панель керування (на основі ПЛК-або ручна) – керує такими операціями, як підйом, запуск і вирівнювання.

Електричні генератори – забезпечують живлення двигунів, елементів керування та освітлення.

5. Системи вирівнювання та позиціонування
Датчики геодезії та моніторингу – лазерні напрямні або GPS для точного розміщення сегментів.

Регульовані опори – точно-відрегулюйте положення пускової установки для точності.

Вирівнювальні домкрати – забезпечують стійкість на нерівній місцевості.

6. Безпека та допоміжні компоненти
Проти{0}}гальма та стопорні штифти – запобігають ненавмисному руху.

Системи аварійної зупинки – для негайного відключення у разі несправності.

Робочі платформи та сходи для доступу – для доступу оператора під час складання та обслуговування.

7. Компоненти транспортування та складання
Модульні секції – дозволяють розбирати для транспортування на нові місця.

Точки кріплення крана – для підйому та складання пускової установки.









300-тонна машина для встановлення мостів із противагою — це надпотужне обладнання, яке використовується для будівництва великих мостів, зокрема для розміщення збірних сегментів або балок. Ось деякі з його ключових переваг:

1. Висока вантажопідйомність
Здатний обробляти важкі сегменти мостів (до 300 тонн), що робить його придатним для мостів з великим-прольотом, віадуків автомагістралей і залізничних мостів.

Зменшує потребу в кількох кранах або додаткових опорних конструкціях.

2. Підвищена стабільність і безпека
Система противаг врівноважує машину під час підйому та позиціонування, мінімізуючи ризик перекидання.

Забезпечує точне розміщення сегментів мосту, зменшуючи аварійність і помилки при будівництві.

3. Ефективний процес будівництва
Прискорює зведення мосту в порівнянні з традиційними методами (наприклад, риштування або крани).

Дозволяє безперервне будівництво з мінімальними перервами, покращуючи терміни проекту.

4. Можливість адаптації до різних типів мостів
Підходить для сегментних мостів, коробчатих балок, T-балок і збірних бетонних мостів.

Можна використовувати в різних місцевостях, включаючи міські райони, річки та долини.

5. Зменшення залежності від наземної підтримки
На відміну від традиційної фальшивої конструкції, він потребує менше підготовки землі, що робить його ідеальним для проектів з м’яким ґрунтом або водою-.

Зводить до мінімуму порушення навколишнього середовища.

6. Рентабельність-для великих проектів
Знижує витрати на оплату праці завдяки автоматизації підйому важких речей.

Завдяки високій точності зменшується кількість відходів і повторних робіт.

7. Автоматизація та контроль
Сучасні машини оснащені системами керування PLC для безперебійної роботи.

Дозволяє дистанційний моніторинг і налаштування для кращої точності.





300-тонна машина для зведення мостів із противагою — це надпотужне обладнання, яке використовується при будівництві великих мостів, зокрема для підйому та розміщення збірних сегментів, балок або коробчастих балок під час процесу зведення. Система противаг забезпечує стабільність і рівновагу при роботі з важкими вантажами, запобігаючи перекиданню машини під час роботи.

Основні програми:
Монтаж збірних сегментів – використовується у збалансованих консольних конструкціях для підйому та розміщення важких бетонних сегментів (вагою до 300 тонн або більше) для коробчатих балкових мостів.

Запуск балок і коробчатих балок – полегшує встановлення сталевих або бетонних-прогонів великого прольоту в проектах будівництва мостів.

Канатні-підвісні та підвісні мости – допомагають розмістити великі секції настилу там, де традиційні крани можуть бути недоступними.

Залізничні та шосейні мости – зазвичай використовуються в-проектах мостів великої місткості, які вимагають точного розміщення важких компонентів.





Процедура виробництва 300-тонної машини для встановлення мостів із противагою включає кілька критичних етапів, включаючи проектування, закупівлю матеріалів, виготовлення, складання, випробування та введення в експлуатацію. Нижче наведено детальну-покрокову розбивку:

1. Проектування та розробка
Аналіз вимог: визначте вантажопідйомність (300 тонн), довжину прольоту, висоту підйому та умови експлуатації.

Конструкція конструкції:

Аналіз кінцевих елементів (FEA) для розподілу напруг.

CAD-моделювання головної балки, опор, системи противаг і гідравлічних/пневматичних компонентів.

Механічні та електричні системи:

Конструкція гідравлічного підйомного механізму.

Система керування (автоматизація на основі ПЛК-для точності).

Системи безпеки (гальма, захист від перевантаження, аварійна зупинка).

Затвердження та сертифікація: Відповідність міжнародним стандартам (ISO, EN, AISC).

2. Закупівля матеріалів
-Сталь високої міцності: для основних балок, стріл і опорних конструкцій (наприклад, Q690 або ASTM A572).

Гідравлічні компоненти: насоси, циліндри, клапани (від відомих постачальників, таких як Bosch Rexroth або Parker).

Електричні компоненти: двигуни, датчики, ПЛК (Siemens/ABB).

Противаги: ​​збірні бетонні або сталеві блоки (відкалібровані для рівноваги).

3. Процес виготовлення
A. Виготовлення основної балки
Різання: плазмове та кисневе -різання сталевих пластин із ЧПК.

Зварювання: зварювання під флюсом (SAW) для поздовжніх швів; роботизоване зварювання для точності.

Механічна обробка: свердління та фрезерування з’єднувальних отворів.

Не-руйнівний контроль (NDT): ультразвуковий/рентгенівський-контроль зварювання.

B. Опорні опори та стріла
Збірка телескопічних ніжок (за наявності) з гідроциліндрами.

Конструкція штанги з решітчастою або коробчатою{0}}секції.

C. Система противаг
Конструкція рами: сталева рама для 300-тонних противаг.

Механізм регулювання: гідравлічна/шківова система для динамічного балансування.

D. Гідравлічні та електричні системи
Трубопроводи та проводка: встановлення шлангів, насосів і панелей керування.

Інтеграція: монтажні датчики для моніторингу навантаження та виявлення нахилу.

4. Збірка
Зведення основної балки: використання кранів для встановлення балки на опорних опорах.

Кріплення противаг: закріплено стопорними штифтами.

Монтаж гідравліки: підключення циліндрів до підйомного механізму.

Електрична інтеграція: контролери електропроводки, HMI та пристрої безпеки.

5. Тестування та контроль якості
Тестування навантаження:

Статичні випробування: 125% від номінальної вантажопідйомності (375 тонн) для стабільності.

Динамічний тест: імітація підйому та переміщення з 300 тоннами.

Функціональні тести:

Перевірка тиску в гідравлічній системі.

Реакція на аварійну зупинку.

Перевірка балансу противаги.

Сертифікація: перевірка-третьої сторони (наприклад, TÜV, Регістр Ллойда).

6. Фарбування та захист від корозії
Підготовка поверхні: піскоструминна обробка (стандарт SA 2.5).

Покриття: епоксидна грунтовка + поліуретанове верхнє покриття для стійкості до погодних умов.

7. Введення в експлуатацію та доставка
Збірка на-майданчику: транспортується модулями; повторно зібрані на місці будівництва мосту.

Навчання оператора: протоколи безпечної експлуатації та технічного обслуговування.

Остаточна передача: документація (інструкції, протоколи випробувань, гарантії).

8. Технічне обслуговування та підтримка
Періодичні перевірки:-оцінка-зносу.

Постачання запасних частин: для гідравлічних ущільнень, електричних компонентів тощо.





Компанія встановила інтелектуальну платформу управління обладнанням, а також встановила 310 комплектів (комплектів) вантажно-зварювальних роботів. Після завершення плану буде понад 500 комплектів (комплектів), а рівень мережі обладнання досягне 95%. 32 зварювальні лінії введено в експлуатацію, 50 планується встановити, а рівень автоматизації всієї продуктової лінії досяг 85%.
