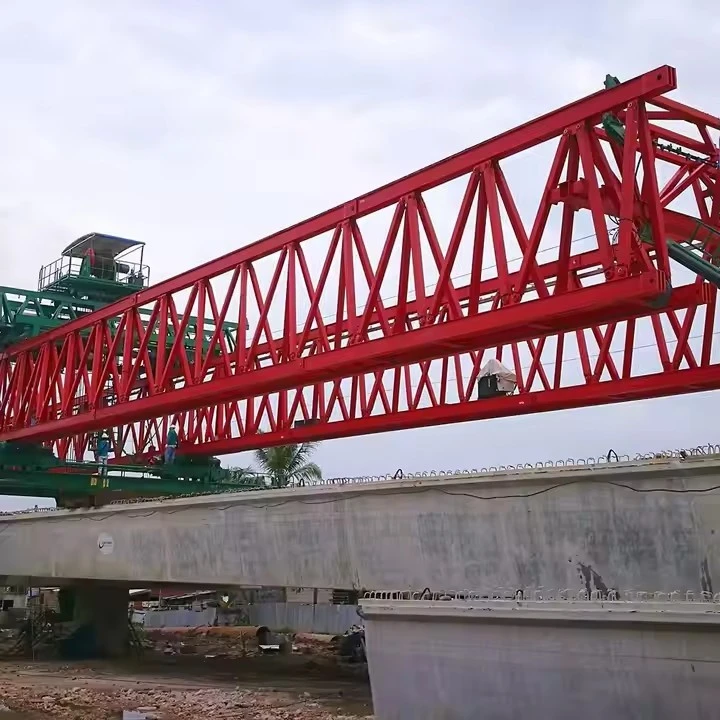

Машина для зведення мостів вагою 480 тонн

Машина для зведення мостів вагою 480 - тонн (BEM) — це важке обладнання, яке використовується при будівництві великих мостів, зокрема для підйому та розміщення збірних сегментів, балок та інших структурних компонентів.





1. Висока вантажопідйомність
Розроблений для навантаження до 480 тонн, що робить його придатним для-великопролітного будівництва мостів.

Може піднімати та розташовувати важкі збірні бетонні сегменти, сталеві балки та коробчасті балки.

2. Модульна та регульована конструкція
Часто має модульну конструкцію, що дозволяє налаштувати мости різної ширини та прольоту.

Регульовані стріли та опори для розміщення мостів різної геометрії.

3. Розширена гідравлічна система
Оснащений високо{0}}високоточними гідравлічними циліндрами для плавного підйому та позиціонування.

Забезпечує стабільність і контроль під час роботи з великим навантаженням.

4. Самохідні-і мобільні
Деякі моделі мають самохід-з ходовою частиною на гусеничному або колісному ходу для легкого пересування по настилу мосту.

Може проходити завершені секції мосту, щоб дістатися до нових робочих зон.

5. Комп'ютеризована система управління
Інтегрований ПЛК (програмований логічний контролер) для автоматизованих операцій.

Моніторинг-часу розподілу навантаження, вирівнювання та напруги.

6. Механізми безпеки
Системи захисту від перевантаження для запобігання нещасним випадкам.

Системи екстреного гальмування та блокування для безпечної роботи.

7. Багато-функціональні прикріплення
Сумісний з різними пристосуваннями, такими як підйомні рами, захвати та затискачі для різних компонентів моста.

Може використовуватися для сегментного запуску, поступового запуску або збалансованої консольної конструкції.

8. Висока стабільність і підтримка
Аутригери або стабілізуючі ніжки для забезпечення рівноваги під час підйому.

Посилена сталева конструкція, що витримує динамічні навантаження.

9. Адаптація до різних типів мостів
Підходить для коробчатих балкових мостів, вантових{0}}мостів, віадуків і залізничних мостів.

Може працювати в міських, гірських або-водних умовах.

10. Ефективне складання та демонтаж
Призначений для швидкого-складання на місці за допомогою кранів або іншого підйомного обладнання.

Зменшує час простою між проектами.





Екологічні умови
Робоча температура: від -20 градусів до +50 градусів

Стійкість до вітру: стабільна до 15-20 м/с (в залежності від комплектації)

Захист від погодних умов: може працювати під невеликим дощем/снігом (з дотриманням запобіжних заходів)

Розміри та вага
Довжина машини: регульована (наприклад, 60–120 м, залежно від прольоту)

Ширина: ~6–10 м (вміщується в настилі мосту)

Власна-вага: ~200–400 тонн (залежно від конфігурації)

Відповідність і стандарти
Норми проектування: EN 1991, AASHTO, BS або інші відповідні стандарти будівництва мостів

Сертифікати: CE, ISO 9001 або схвалення-для конкретних проектів





Машина для зведення мостів (BEM) – це важке{0}}обладнання, яке використовується для будівництва мостів, зокрема для розміщення збірних сегментів або балок. Машина для зведення мостів вагою 480 - тонн — це машина великої місткості, розроблена для підйому важких предметів і точного розміщення компонентів мосту. Нижче наведено розбивку його ключових компонентів:

1. Основна-несуча конструкція
Портальна рама/фервяна конструкція – забезпечує структурну підтримку та стабільність.

Основні балки/балки – підтримують підйомний механізм і розподіляють навантаження.

Опорні ніжки/виносні опори – забезпечують стабільність під час підйому.

2. Система підйому та транспортування
Підйомний механізм (лебідки та троси) – зазвичай включає гідравлічні або електричні лебідки з-сталевими тросами високої міцності.

Розширювачі/підйомні рами – рівномірно розподіляйте підйомні сили між сегментами збірних конструкцій.

Гідравлічні домкрати – для точного регулювання позиціонування сегментів мосту.

3. Система руху та позиціонування
Само{0}}самохідна система (колеса/гусениці) – дозволяє машині рухатися вздовж настилу мосту або тимчасових рейок.

Гідравлічна система переміщення – регулює бокове положення машини для точного розміщення.

Механізм повороту – повертає підйомну систему для вирівнювання.

4. Гідравлічна та енергетична система
Гідравлічний силовий агрегат (HPU) – забезпечує підйом, рух і регулювання.

Електричні генератори – забезпечують живлення систем керування та допоміжних функцій.

5. Система контролю та моніторингу
Система керування-на основі ПЛК – забезпечує точну роботу.

Датчики моніторингу навантаження – запобігають перевантаженню.

Лазерні/GPS-системи вирівнювання – забезпечують точне розташування сегментів мосту.

6. Допоміжні компоненти
Противаги – збалансуйте машину під час важких підйомів.

Пристрої безпеки – екстрені гальма, системи запобігання -зіткненням і механізми захисту від вітру.

Тимчасові опори/фальшиві елементи – використовуються під час складання сегмента.









Машина для зведення мостів вагою 480 - тонн (BEM) — це важке обладнання, яке використовується при будівництві великих мостів, зокрема для підйому та розміщення збірних сегментів, балок та інших структурних компонентів. Ось його основні переваги:

1. Висока вантажопідйомність
Може працювати з важкими сегментами мостів (до 480 тонн), зменшуючи потребу в кількох підйомниках або додатковому обладнанні.

Підходить для мостів із великим-прольотом (наприклад, коробчатих балок, сегментних мостів і сталевих ферм).

2. Ефективність і швидкість
Швидкий монтаж і монтаж, що скорочує терміни проекту.

Точне розміщення зводить до мінімуму помилки вирівнювання та переробку.

Автоматичне управління підвищує ефективність роботи.

3. Адаптивність
Працює в різних місцевостях (міська, гірська, над річками).

Регульований проліт і висота для розміщення різних конструкцій мосту.

Може використовуватися як для запуску балок, так і для розміщення збірних сегментів.

4. Безпека та стабільність
Міцна конструкція забезпечує стабільність під час важких підйомів.

Удосконалені системи безпеки (-захист від розгойдування, захист від перевантаження, моніторинг-у реальному часі).

Зменшує ручну роботу під час-операцій із високим ризиком.

5. Економічна-ефективність
Зменшує залежність від кранів, знижуючи витрати на оренду та робочу силу.

Мінімізує перешкоди для руху або водних шляхів (корисно в жвавих або екологічно чутливих районах).

Довго{0}}зручність використання в кількох проектах.

6. Екологічні переваги
Нижчий рівень шуму та вібрації порівняно з традиційними кранами.

Зменшення викидів вуглекислого газу завдяки оптимізованій роботі.

7. Універсальність типів мостів
Підходить для коробчатих балок, Т-балок, сталевих арок і вантових-мостів.

Використовується в будівництві автомобільних доріг, залізниць, міських шляхопроводів.

Висновок
480-тонний BEM ідеально підходить для великомасштабних-мостових проектів, пропонуючи високу ефективність, безпеку та економію коштів при точній обробці масивних навантажень. Це особливо цінно на складних рельєфах і при швидкому будівництві.





Машина для зведення мостів вагою 480-тонн (BEM) — це важке-обладнання, яке використовується при будівництві великих мостів, зокрема для підйому та розміщення збірних сегментів, балок або секцій мосту з повним прольотом. Нижче наведено деякі основні програми та функції такої машини:

Застосування 480-тонної машини для зведення мостів
Монтаж збірної балки

Використовується для підйому та встановлення важких збірних бетонних або сталевих балок (I-балки, U-балки або коробчасті балки) на опори або опори.

Підходить для автомобільних, залізничних та міських естакад.

Будівництво сегментного мосту

Встановлює збірні бетонні сегменти збалансованою консолью або методами будівництва проліт-за-прольотами.

Зазвичай використовується для вантових-мостів, віадуків і мостів-з великим прольотом.

Повний-запуск

Може піднімати та позиціонувати цілі попередньо-змонтовані прольоти мостів (до 480 тонн) за одну операцію, прискорюючи будівництво.

Ідеально підходить для проектів зі стислими графіками або обмеженими робочими зонами.

Важка модульна конструкція мосту

Використовується в прискореному будівництві мостів (ABC) для розміщення великих збірних модулів мосту.

Зменшує-час будівництва та перебої в русі.

Віадуки залізниці та метро

Встановлює важкі бетонні або сталеві сегменти для піднятих залізничних колій і ліній метро.





1. Фаза проектування та розробки
Аналіз вимог: визначте вантажопідйомність, довжину прольоту, мобільність та умови експлуатації.

Структурне проектування: CAD-моделювання (з використанням програмного забезпечення, наприклад AutoCAD, SolidWorks або CATIA) для балок, стріл, опор і гідравлічних систем.

Моделювання та валідація: аналіз кінцевих елементів (FEA) для перевірки напруги, деформації та стійкості до втоми.

Відповідність нормативним вимогам: Забезпечте дотримання міжнародних стандартів (ISO, EN, AISC тощо).

2. Закупівля матеріалів
Високо{0}}сталь: ASTM A572 клас 50 або еквівалент для основних балок і стріл.

Гідравлічні компоненти: насоси, циліндри та клапани від сертифікованих постачальників.

Електричні та контрольні системи: ПЛК, датчики та двигуни для автоматизації.

Витратні матеріали для зварювання: високоякісні-електроди/флюс для структурної цілісності.

3. Процес виготовлення
A. Виготовлення конструкцій
Різання: плазмове та кисневе -різання сталевих пластин із ЧПК.

Згинання та формування: згинання валків для вигнутих секцій (наприклад, арок).

Зварювання:

Зварювання під флюсом (SAW) для товстих пластин.

Дугове зварювання в екранованому металі (SMAW) для польових з’єднань.

Ультразвуковий/рентгенівський контроль цілісності зварного шва.

Механічна обробка: свердління, фрезерування для точних деталей (наприклад, опорні точки).

B. Гідравлічні та електричні системи
Гідравлічний вузол: інтеграція циліндрів, шлангів і насосів.

Електропроводка: Встановлення панелей керування, датчиків, розведення електроенергії.

4. Під-збірка
Секції стріли: виготовте та попередньо -зберіть телескопічні/консольні важелі.

Опорні опори: виготовлення виносних опор/стабілізаторів для підтримки землі.

Портальні рами: будуйте модульні сегменти для зручного транспортування.

5. Основний вузол
Зведення основної балки: з’єднайте секції за допомогою-високоміцних болтів або зварювання.

Інтеграція гідравліки: кріплення циліндрів для механізмів підйому/опускання.

Встановлення засобів керування: установіть ПЛК, панелі HMI та системи безпеки (кінцеві вимикачі, захист від перевантаження).

Фарбування та покриття: нанесіть анти{0}}корозійні шари (наприклад, епоксидний грунт + поліуретанове верхнє покриття).

6. Тестування та введення в експлуатацію
Тестування навантаження:

Статичні випробування на 120% номінальної вантажопідйомності (576 тонн).

Динамічний тест із змодельованими сегментами мосту.

Гідравлічні випробування: перевірте наявність витоків, стабільність тиску та час відгуку.

Функціональні тести: Перевірте рух (запуск, обертання, підйом) за допомогою системи керування.

Перевірки безпеки: аварійна зупинка, сигналізація про перевантаження та стійкість під вітровими навантаженнями.

7. Розбирання та пакування
Модульна розбивка: розбирайте на транспортабельні секції (максимум. 40-тонн для автомобільного транспорту).

Надійне пакування: захистіть чутливі компоненти (наприклад, електроніку) під час транспортування.

8. -Повторна збірка на місці та остаточна перевірка
Підготовка основи: Забезпечте стабільність землі для встановлення машини.

Повторне складання: болтами/зварюванням основних компонентів на-сайті.

Калібрування: точне-налаштування датчиків і контрольних параметрів.

Навчання клієнтів: навчання з експлуатації та безпеки для кінцевих-користувачів.

9. Документація та доставка
Як-збудовані креслення: оновлені моделі САПР із остаточними змінами.

Сертифікати: протоколи випробувань матеріалів (MTR), протоколи зварювання та сертифікати випробувань під навантаженням.

Посібники користувача: докладні посібники з експлуатації, обслуговування та усунення несправностей.





Компанія встановила інтелектуальну платформу управління обладнанням, а також встановила 310 комплектів (комплектів) вантажно-зварювальних роботів. Після завершення плану буде понад 500 комплектів (комплектів), а рівень мережевого обладнання досягне 95%. 32 зварювальні лінії введено в експлуатацію, 50 планується встановити, а рівень автоматизації всієї продуктової лінії досяг 85%.
