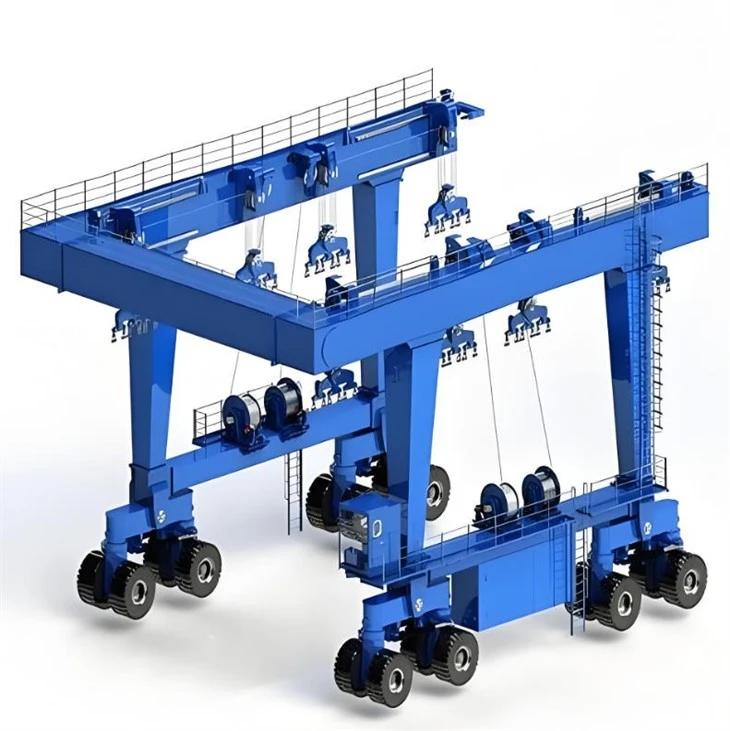

Мобільний підйомник для човнів. Яхта. Морський підйомний кран

A Пересувний човновий підйомник, яхта, морський транспортний кранце підйомна-система для важких умов, розроблена для підйому човнів, яхт та інших морських суден для обслуговування, зберігання чи транспортування. Ці підйомники необхідні на верфях, пристанях і підприємствах з ремонту човнів.

Основні характеристики 320-тонного мобільного човнового підйомника:

Висока вантажопідйомність– Може піднімати судна вагою до 320 метричних тонн.

Мобільність– Оснащений колесами або гусеницями для легкого переміщення навколо сухих доків або складських приміщень.

Регульовані лямки/руки– Адаптується до різних форм і розмірів корпусу.

Гідравлічна або електрична робота– Плавне та контрольоване підйом/опускання.

Стабільність і безпека– Посилена конструкція із запобіжниками та датчиками навантаження.

Універсальність– Може працювати з різними типами човнів (скловолокно, сталь, алюміній).



Порівняння: Портал для підйому човна та Travelift

Особливість	Козловий кран	Travelift
Мобільність	Стаціонарний або мобільний	Завжди мобільний (шини)
Ємність	До 200+ тонн	Зазвичай 25–100 тонн
Вартість	Нижня (яма не потрібна)	Вища (потрібна яма)
монтаж	Мінімальний фундамент	Потрібен посилений док
Універсальність	Регулюється для будь-якого човна	Обмежено розміром човна



Вибір правильного портального крана для човна

Фактор	Розгляд
Вага човна	Виберіть кран сна 20–30% більше місткостініж максимальна вага човна.
Розмір човна	Забезпечитирозмах і висотавідповідати розмірам човна.
Навколишнє середовище	Нержавіюча стальдля стійкості до солоної води.
Потреби в мобільності	Стаціонарний (постійний) проти мобільного (гнучкого).
Джерело живлення	Електричний (у приміщенні) або дизель/гідравлічний (зовнішній).



Вантажопідйомність 320 тонн
Розмах (ширина) 3 - 12 метрів (регульований)
Висота підйому 3 - 10 метрів
Робочий клас A3-A5 (легкі та середні навантаження)
Швидкість підйому 0.5 - 8 м/хв (змінна)
Тип головної балки. Одинарна/подвійна балка (коробчастий-тип)
Джерело живлення 220В/380В 3-фазне або ручне
Режим керування Підвісне керування/бездротовий пульт
Тип підйомника Електрична ланцюгова/канатна таль
Ручний привід або моторизований
Захист від корозії Гаряча-оцинкована або морська-фарба
Стійкість до вітру до 6 за шкалою Бофорта (для зовнішнього використання)
Робоча температура від -20 градусів до +50 градусів





A Пересувний човновий підйомник, яхта, морський транспортний кранце важка-підйомна система, розроблена для транспортування великих суден для обслуговування, зберігання чи транспортування. Нижче наведено ключкомпонентизазвичай зустрічається в такій системі:

1. Структурні компоненти

Головні балки/рами– Надміцні-сталеві балки, які витримують вагу підйомника та судна.

Вертикальні колони/ноги– Забезпечують стійкість і регулюють висоту.

Поперечні дужки– Зміцніть конструкцію, щоб запобігти бічному зсуву.

Колісні вузли/гусениці– Дозвольте мобільність (системи на-рейках або гумових-шинах).







2. Підйомний механізм

Гідравлічні циліндри– Забезпечити підйомну силу (синхронізовано для рівномірного підйому).

Дротові канати та шківи– Використовується в деяких конструкціях для підйому.

Розкидні планки– Рівномірно розподіліть підйомну силу по корпусу судна.

Підйомні ремені/люльки– Регульовані ремені або м’які люльки для фіксації човна.













3. Система живлення та керування

Гідравлічний силовий агрегат (ГПУ)– Приводить в дію гідроциліндри.

Панель керування– Інтерфейс оператора для підйому/опускання (ручний або автоматичний).

Датчики та тензодатчики– Слідкуйте за розподілом ваги та запобігайте перевантаженню.

Клапани аварійної зупинки та запобіжні клапани– Запобігайте випадковим падінням.





4. Система мобільності та позиціонування

Система рейок (якщо рейку-монтовано)– Направляє рух по фіксованій траєкторії.

Колісні двигуни (як-самохідні)– Електричні або гідравлічні системи приводу.

Рульовий механізм– Для управління спрямованістю в мобільних установках.

5. Функції безпеки

Захист від перевантаження– Запобігає підйому понад вантажопідйомність.

Система проти-відкидів– Забезпечує стабільність під час руху.

Стопорні штифти/гальма– Фіксує підйомник на місці, коли він стоїть.

Аварійне ручне опускання– Резервне копіювання на випадок збою живлення.



6. Додаткові-додатки

Пульт дистанційного керування– Бездротова робота для зручності.

Автоматична синхронізація– Забезпечує рівномірний підйом за допомогою керування ПЛК.

Стійкі-корозійні покриття– Для морського середовища.



ЕСКІЗ



Основні технічні



A Пересувний човновий підйомник, яхта, морський транспортний кранце підйомна-система для важких умов, призначена для переміщення великих човнів, яхт і морських суден на верфях, пристанях і ремонтних підприємствах. Ось його основні переваги:

1. Висока вантажопідйомність

Може обробляти судна вагою до320 тонн, що робить його придатним для великих яхт, комерційних човнів і невеликих кораблів.

Ідеально підходить для сухого доку, обслуговування та транспортування.

2. Мобільність і гнучкість

Оснащенийколісні або гусеничні-системидля зручності пересування по верфях.

Немає необхідності в постійній установці, що дозволяєшвидке репозиціюванняв міру необхідності.

3. Ефективність простору

Усуває потребу у фіксованих кранах або стапелях,економія цінного місця на док-станції.

Може працювати втісні просториде традиційні методи підйому непрактичні.

4. Універсальність

Підходить длякілька типів човнів(склопластикові, сталеві, алюмінієві корпуси).

Можна використовувати длязапуск, буксування та перестановкасудини.

5. Рентабельність-

Зменшує витрати на інфраструктурупорівняно з постійними сухими доками або туристичними ліфтами.

Нижчі вимоги до робочої силиза рахунок автоматизованого або гідравлічного керування.

6. Безпека та стабільність

Гідравлічна синхронізаціязабезпечує збалансований підйом.

Закріпіть підйомні ремені або люлькизапобігти пошкодженню корпусу.

Системи аварійної зупинкидля запобігання нещасним випадкам.

7. Економія-часу

Швидше, ніж традиційні кранові операції або залізничні системи.

Вмикаєшвидке переміщення судендля обслуговування або зберігання.

8. Адаптація до різних середовищ

Можна використовуватив приміщенні або на відкритому повітрі, на бетонних, гравійних або армованих поверхнях.

Деякі моделі єстійкий-до погодних умовдля суворих морських умов.



A Пересувний човновий підйомник, яхта, морський транспортний кранце підйомна-система для важких умов, призначена для транспортування великих суден, таких як яхти, комерційні човни та невеликі кораблі, у пристанях, верфях і на ремонтних підприємствах. Нижче наведено основні аспекти його застосування:

1. Основні програми

Підйом і спуск човнів: безпечно піднімає та переносить човни у воду та з води.

Суха стиковка: розміщує посудини для обслуговування, ремонту або зберігання.

Операції Марини: Полегшує ефективне переміщення човнів у жвавих пристанях.

Суднобудівні та ремонтні підприємства: Забезпечує швидке переміщення човнів для обслуговування.

Військові та рятувальні операції: Використовується для швидкого розгортання/відновлення патрульних катерів і малих суден.

2. Основні характеристики

Висока вантажопідйомність: Обробляє судини до320 метричних тонн.

Мобільність: Оснащений колесами або гусеницями для легкого переміщення.

Регульовані лямки/розкидки: підходить для різних форм корпусу.

Гідравлічна/електрична робота: Забезпечує плавний і точний підйом.

Системи безпеки: Включає захист від перевантаження, аварійну зупинку та стабілізацію.

3. Переваги

Ефективність простору: усуває потребу у фіксованих кранах або стапелях.

Універсальність: Працює з різними типами човнів (катамаранами, однокорпусними тощо).

Рентабельність-: Зменшує час і трудомісткість стикування порівняно з традиційними методами.

Швидка операція: швидше, ніж туристичні ліфти з меншою вантажопідйомністю.

4. Типові користувачі

Причали та яхт-клуби

Виробники човнів

Військово-морські бази та об’єкти берегової охорони

Комерційні рибальські порти

Офшорні сервісні компанії

5. Зауваження перед використанням

Стабільність грунту: Повинен витримувати великі навантаження (залізобетон або утрамбований гравій).

Розміри судна: Переконайтеся, що ширина та висота підйому підйому відповідають човну.

Екологічні умови: Вітер і течії води можуть впливати на стійкість під час підйому.



Процес виробництва aПересувний човновий підйомник, яхта, морський транспортний кранвключає кілька етапів: від проектування та закупівлі матеріалів до виготовлення, складання, тестування та доставки. Нижче наведено детальну розбивку виробничого процесу:

---

1. Проектування та розробка

Аналіз вимог:Визначте вантажопідйомність (320 тонн), висоту підйому, проліт, потреби в мобільності (на рейках або на гумових-) і умови навколишнього середовища (стійкість морського середовища).

CAD моделювання:Створюйте 3D-моделі та аналіз кінцевих елементів (FEA) для забезпечення цілісності конструкції.

Механічний та електричний дизайн:Сплануйте підйомний механізм, систему візків, механізми приводу та системи керування (гідравлічні/електричні).

Відповідність нормативним вимогам:Забезпечте дотримання міжнародних стандартів (ISO, DIN, FEM або ASME).

---

2. Закупівля матеріалів

Конструкційна сталь:Високоякісна-сталь (S355, Q345B) для балок, колон і стріл.

Гідравлічні компоненти:Циліндри, насоси та клапани для підйому та переміщення.

Електричні системи:Двигуни, ПЛК, датчики та панелі керування.

Дротяні канати та пучки:Сталеві-троси та шківи високої міцності.

Захист від корозії:Фарба морського-класу, гальванізація або нержавіюча сталь для стійкості до солоної води.

---

3. Процес виготовлення

A. Виготовлення конструкцій

Різання:Плазмове/окси{0}}паливо або лазерне різання сталевих пластин.

Зварювання:Дугове зварювання під флюсом (SAW) для важких секцій; ручне/MIG зварювання для з'єднань.

Механічна обробка:Свердління, фрезерування та розточування для точної підгонки компонентів.

Монтаж балок і стріл:Коробчаті балки або кроквяні конструкції для основного мосту/стріли.

B. Механічні системи

Підйомний механізм:Виготовлення лебідок, барабанів, гальмівних систем.

Система візків і подорожей:Рейки, колеса та приводні двигуни для горизонтального переміщення.

Гідравлічна система:Інтеграція циліндрів і насосів для підйому/стабілізації.

C. Електричні та контрольні системи

Електропроводка та датчики:Встановіть кінцеві вимикачі, тензодатчики та системи проти -зіткнення.

Кабіна управління:Кабіна оператора з елементами керування-на основі джойстика/ПЛК.

---

4. Збірка та інтеграція

Зведення основної конструкції:Прикрутіть/зваріть міст, опори та стрілу.

Монтажні механічні системи:Встановити підйомники, візки та приводи.

Електричні та гідравлічні з'єднання:Підключіть системи живлення та управління.

Захист від корозії:Нанесіть ґрунтовку, епоксидні покриття та анти{0}}обробку від іржі.

---

5. Тестування та контроль якості

Тестування навантаження:

Статичний тест:125% номінального навантаження (400 тонн) для перевірки деформації.

Динамічний тест:Експлуатаційні випробування при навантаженні 110% (352 тонни).

Функціональні тести:

Механізми підйому/опускання, переміщення візків і ходу.

Аварійна зупинка та перевірка системи безпеки.

NDT (не-руйнівний контроль):Ультразвукові, магнітно-порошкові або проникаючі випробування зварних швів.

---

6. Фарбування та обробка поверхні

Піскоструминна обробка:Підготовка поверхні до нанесення фарби.

Праймер і фінішне покриття:Морська епоксидна/поліуретанова фарба для-стійкості до корозії.

Маркування та етикетки:Знаки безпеки, таблички ємності та попереджувальні етикетки.

---

7. Остаточна перевірка та сертифікація

Перевірка-третьою стороною:Класифікаційними товариствами (наприклад, DNV, LR, ABS), якщо потрібно.

Документація:Надайте посібники, звіти про випробування та сертифікати CE/ISO.

Прийняття клієнта:Перевірка на-сайті, якщо потрібно.

---

8. Демонтаж і транспортування (якщо модульний)

розбирання:Розбити на транспортабельні секції (балки, механізми).

Упаковка:Захист компонентів для морських/автомобільних перевезень.

Повторне складання на-сайті:Під наглядом технічних груп на місці клієнта.

---

9. Встановлення та введення в експлуатацію

Підготовка основи:Забезпечте залізничні колії або наземну опору для мобільності.

Збірка крана:Пере-зведіть і вирівняйте компоненти.

Підсумкове тестування:Операційні перевірки під контролем клієнта.

Навчання:Навчання операторів і технічного обслуговування.

Вигляд майстерні:
