Регульований алюмінієвий кран

Регульований алюмінієвий козловий кран-це легкий, портативний та корозійний підйомний розчин, призначений для поводження з матеріалами в різних промислових та комерційних програмах. Виготовлений з високоміцного алюмінієвого сплаву, він забезпечує чудову довговічність, залишаючись легким у транспорті та збираннях. З регульованою висотою та проміжком він пропонує гнучкість для різних робочих умов.

Він легкий і довговічний, виготовлений з високоякісного алюмінію, що забезпечує силу та резистентність до корозії.
Алюмінієвий кран також регулюється за висотою та проміжком: легко пристосований до різних вимог до підйому.
Він більш портативний і простий у складанні: його можна швидко встановити та розібрати без спеціальних інструментів.

Основні компоненти: коробка передач, двигун, передача

Місце походження: Хенан, Китай

Гарантія: 2 роки

Вага (кг): 500 кг

ВІДПОВІДНИЙ ВІДПОВІДНИЙ ВІДПОВІДАЛЬНІСТЬ: ЗАВДАННЯ

Звіт про випробування техніки: надається

Застосування: Склад, порти, двір тощо

Колір: налаштований

Функція крана: Індивідуальний простий портативний козловий кран

Макс. Ємність: 10 тонн

Блок живлення: Індивідуальний

Метод управління: контроль заземлення+ пульт дистанційного керування (індивідуально)

MOQ: 1 набір

Механізм підйому: підйом

Тип крана: козловий кран

Основні електричні частини: Шнайдер

Картинки та компоненти

1. Головний промінь

Основним променем регульованого алюмінієвого козла-крана є горизонтальна навантажувальна конструкція, яка охоплює відстань між двома вертикальними опорами. Він відіграє вирішальну роль у підтримці підйомника та піднятого навантаження. Ось кілька ключових деталей:
1. Матеріал та будівництво
Алюмінієвий сплав: легкий, стійкий до корозії та сильний.
I-променева або коробка променя: зазвичай використовується для стабільності конструкції та розподілу навантаження.
2. регулювання
Телескопічний промінь (необов’язково): Деякі моделі дозволяють регулювати довжину для розміщення різних робочих просторів.
Регульоване з'єднання з висотою: працює з бічними рамками, щоб дозволити модифікації висоти.
3. Навантажувальна ємність
Зазвичай коливаються від 250 кг до 5, 000 кг, залежно від товщини променя, прольоту та арматури.
4. Довжина (проміжок)
Варіюється від 2 метрів до понад 6 метрів, залежно від моделі.
5. Сумісність
Розроблений для підтримки ручних або електричних ланцюгів, підйомників з дротяними мотузками та візки для легкого руху навантажень.

2. Система

Система підйому регульованого алюмінієвого козлового крана зазвичай складається з декількох ключових компонентів, які працюють разом, щоб забезпечити ефективні та безпечні операції з підйому.
1. Механізм підйомника
Електричний підйомник: зазвичай використовується для підняття живлення, забезпечення ефективності та простоти роботи.
Ручний підйомник ланцюга: підходить для більш легких навантажень або ситуацій, коли електроенергія недоступна.
Дротяний мотузковий підйомник: використовується для більш важких навантажень і довших висот підйому.
2.
Візок натискання\/витягування: вручну переміщено по промені.
Орієнтована візка: експлуатується за допомогою ручного ланцюга, що дозволяє точно розташувати.
Моторизований візок: рух з живленням вздовж променя для високоефективних операцій.
3. Механізм регулювання висоти
Система PIN та блокування: регулюється вручну за допомогою блокування штифтів, щоб закріпити висоту.
Ручна кривошипна лебідка: Механічна лебідка дозволяє плавно коригувати висоту.
Гідравлічна система: гідравлічні циліндри допомагають без зусиль підняти та знизити висоту крана.
4. Кінцеві кадри та колеси
Алюмінієві A-рамки підтримують: забезпечують структурну стабільність.
Повороті колеса, що блокуються: Увімкніть мобільність та безпечне позиціонування.
5. Система управління (якщо моторизована)
Підвісний контроль: провідний пульт для точного підняття та візок.
Бездротовий пульт: пропонує зручність та гнучкість.
Керування змінною швидкістю: дозволяє гладкі та керовані операції з підйому.

3.карауна

Кінцева перевезення регульованого алюмінієвого козлового крана - це вирішальний компонент, який підтримує рух та стабільність крана. Зазвичай він складається з:

• Структура рамки - виготовлена ​​з алюмінію або сталі, вона з'єднується з основним променем і тримає колеса або ролики.
• Колеса або колеса - залежно від дизайну:
• Фіксовані колеса для лінійного руху на рейках.
• Повороті ролики для вільного руху на землі.
• Блокування роликів, щоб забезпечити кран на місці.
• Колеса V-Groove для роботи на основі треку.
• Система підшипника - забезпечує плавний рух та розподіл навантаження.
• Особливості регулювання - деякі кінцеві вагони дозволяють коригувати висоту або ширину для розміщення різних умов праці.
• Система приводу (необов’язково) - У моторизованих моделях електричний або пневматичний привід може бути інтегрований для автоматизованого руху.

4. Механізм подорожей

Механізм подорожей крана регульованого алюмінієвого козлового крана зазвичай складається з таких компонентів:
1. Колісна система
Оснащений колесами для заклинань (поворотом або жорстким) для плавного руху.
Блокування роликів запобігає небажаному руху під час роботи.
Деякі моделі мають поліуретан або гумові колеса для захисту підлоги та зменшення шуму.
2. Ручна або моторизована подорож
Ручна система натискання: Оператор рухає кран, натискаючи або витягуючи.
Моторизована система подорожей (необов’язково): електричні або пневматичні колеса для руху без зусиль.
3. Відстежуйте або безперешкодно операція
Вільне руйнування: рухається на плоских поверхнях без доріжок.
Система, встановлена ​​доріжкою (рідше): проходить по фіксованому шляху для точного позиціонування.
4. Регульована висота та проміжок
Деякі моделі дозволяють регулювати висоту та проміжок, зберігаючи стабільність.

5. Трольлі Механізм подорожей

1) Принцип роботи

Коли оператор активує механізм подорожей візки, система приводу залучає і починає рухати візок вздовж променя. Зазвичай це керується пультом дистанційного керування або підвісною системою. Приводна система спрацьовує колеса візки, що дозволяє йому рухатися по горизонтально по промені. Колеса котиться по рейку або колії, яка входить до рами козла. Рух візки гладкий через низьке тертя, часто посилюється використанням кулькових підшипників на колесах. Віза забезпечує точний рух навантаження (прикріплений до підйомника) по всій довжині променя. Сама підйомна система встановлена ​​на візку, і оператор може регулювати положення навантаження, переміщуючи візку. Система управління козловим журавцем, як правило, включає поєднання кнопок або джойстиків, щоб керувати як горизонтальним рухом тролейки, так і вертикальним підйомом підйомника. Оператор може регулювати швидкість і напрямок візки за допомогою панелі управління, яка регулює швидкість двигуна.

Функціональні характеристики

Гладкий рух: візок призначений для плавного руху по рейці або промені, забезпечуючи мінімальне тертя та знос. Цей гладкий рух є важливим для точної обробки навантаження та безпечної роботи.

Легкий дизайн: Віза та компоненти, що подорожують, зазвичай виготовляються з алюмінію (у випадку портативних козлівських кранів), щоб утримати загальну вагу низькою, гарантуючи, що кран легко транспортувати, встановити та переставляти.

Особливості безпеки: Механізми подорожей візки часто включають механічні або електронні гальма, які можуть безпечно зупинити візок при необхідності, запобігаючи неконтрольованому руху.

Поводження з навантаженням: Віза розроблена для рівномірного розподілу навантаження, яке він перевозить, забезпечуючи стабільність під час переміщення. Це має вирішальне значення для запобігання переливання або нестабільності під час роботи крана.

6. Кранне колесо

Гачок крана регульованого алюмінієвого козла -крана - це вирішальний підйомний компонент, який з'єднує підйомник до навантаження. Ось кілька ключових аспектів гачка крана в цій установці:
1. Особливості гачка крана:
✅ Матеріал: Зазвичай виготовлений з ковальної легкої сталі для високої міцності та довговічності.
✅ Дизайн: поворотний або фіксований тип, залежно від програми.
✅ Засувка безпеки: запобігає випадковому відключенню навантаження.
✅ Навантажувальна ємність: залежить від ємності крана, як правило, від 500 кг до 5 тонн для алюмінієвих козівних кранів.
✅ Сумісність: працює з ручними, електричними або пневматичними підйомниками.

7. Кран гачок

Колесо крана регульованого алюмінієвого козлового крана відіграє важливу роль у забезпеченні мобільності та стабільності крана. Ці колеса, як правило, виготовляються з міцних матеріалів, таких як сталевий або високоміцний алюміній для обробки навантажень, які кран має на меті переміщення. Вони призначені для плавного кочення по колій або рейок, гарантуючи, що кран можна перемістити та відрегулювати на різні положення на основі потреб робочої області.
Для регульованих алюмінієвих козлівкових кранів колеса часто мають регульовані функції для розміщення різних ширини або висоти доріжки. Вони також можуть бути з замками або гальмами, щоб під час використання кран нерухомо.

8. МОТОР

Двигун регульованого алюмінієвого козлового крана зазвичай забезпечує механізм підйомника і контролює рух крана. Ці двигуни розроблені для забезпечення плавної та надійної роботи для підняття та транспортування великих навантажень. Ось огляд типового використовуваного двигуна:

Тип двигуна:

• Двигуни змінного струму (змінного струму) зазвичай використовуються завдяки їх простоті, надійності та доступності.
• Двигуни постійного струму також використовуються в деяких випадках, особливо для точного контролю швидкості та крутного моменту.

Крокові двигуни можуть використовуватися в більш спеціалізованих програмах, особливо там, де потрібен точний контроль над позиціонуванням.

Рейтинг потужності:
Рейтинг потужності двигуна буде залежати від вантажопідйомності крана. Менші козличні крани можуть використовувати двигуни в діапазоні 0.
Система управління:
Двигун часто буде інтегрований із змінною приводом частоти (VFD) або м'яким стартером для управління швидкістю, напрямком та крутним моментом. Це дає змогу плавне прискорення та уповільнення для зменшення напруги на механічні компоненти.

.

9. Система сигналізації та легкої сигналізації та лімітний перемикач

1) Звукова та легка сигналізація

Ця система служить механізмом оповіщення для операторів та прилеглих персоналу, гарантуючи, що вони знають про будь -які критичні умови або рух крана.
Звукова сигналізація: як правило, сирена, зумер або ріг, який викликає звукове попередження, коли кран знаходиться в русі, або якщо є ситуація з несправністю або перевантаженням.
Світловий сигнал: Зазвичай миготливе світло або стробове світло, яке працює разом із звуковою сигналізацією. Це дає візуальну ознаку статусу крана, особливо в галасливих або зайнятних умовах, де звукова тривога може бути недостатньою.

2) Обмежений перемикач

Обмежений перемикач використовується для управління рухом крана, встановлюючи фізичні межі.
Це допомагає автоматично зупинити кран, коли він досягне встановленого положення або обмеження, запобігаючи перенесенню або механічному пошкодженню.
У регульованих алюмінієвих козячих кранах обмежені перемикачі мають вирішальне значення для зупинки руху в заздалегідь визначених точках, таких як максимальна висота, подорожі або обмеження ємності навантаження.
Вони також допомагають підтримувати безпеку, забезпечуючи, щоб кран не виходить за межі безпечних робочих зон, особливо при обробці важких навантажень.

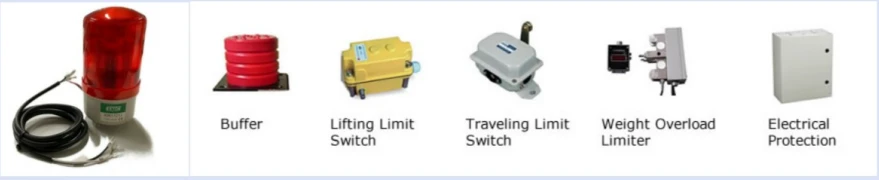

10. Безпечні пристрої

• Захист перевантаження: Цей пристрій безпеки заважає крану підняти навантаження, які перевищують його номінальну ємність. Для виявлення зайвої ваги встановлюються датчики перевантаження або навантажувальні комірки, автоматично зупиняючи роботу, щоб запобігти пошкодженню або відмові.
• Система анти-Sway: Ця функція мінімізує гойдалку навантаження під час руху, допомагаючи підтримувати стабільність. Це може бути або вручну, або автоматично, і він використовує двигуни або противаги для пригнічення небажаного руху.
• Кнопка аварійної зупинки: вирішальний механізм безпеки, який дозволяє операторам зупинити кран у разі надзвичайної ситуації. Зазвичай він розташований на станції управління і повинен бути легкодоступним.
• Обмежні вимикачі: вони встановлені для обмеження руху крана по його слідах, гарантуючи, що він не виходить за рамки безпечного експлуатаційного діапазону. Обмежні вимикачі також можуть запобігти проходженню крана повз певну висоту або відстань.
• Механізми блокування для регулювання: Оскільки кран козла регулюється, він включає блокування пристроїв, які закріплюють висоту та ширину крана у правильних налаштуваннях, щоб запобігти випадковому руху під час роботи.
• Зберігання та бар'єри безпеки: для захисту операторів від падінь або контакту з рухомими частинами, огородженнями та бар'єрами часто додаються до структури крана. Це особливо важливо, коли кран регулюється або під час обслуговування.

11. Контроль режим

1. Ручний контроль

Кран працює вручну, з оператором, який безпосередньо керує всіма рухами.

Особливості: натисніть\/потягніть вручну для переміщення крана

Переваги: ​​прості та рентабельні. Немає електричних компонентів.

2. Електричний контроль підйомника

Електричний підйомник інтегрується з козловим краном, що дозволяє підняти живлення та опускання навантажень.

Параметри управління: Конд підвіски (провідний пульт дистанційного керування). Здійснення пульта дистанційного керування.

Переваги: ​​швидший та ефективніший підйом. Необхідні фізичні зусилля.

3. Віддалений контроль

Повний бездротовий контроль як руху козла крана, так і підйомника за допомогою системи дистанційного керування.

Особливості: Оператори можуть контролювати кран з безпечної відстані.

Переваги: ​​Посилена безпека. Найголовніше в позиціонуванні.

4. Автоматизований\/програмований керування

Оснащений датчиками, програмним забезпеченням та приводами, що дозволяє крану автоматично виконувати попередньо визначені завдання.

Особливості: Автоматизація повторюваних операцій з підйому. Інтеграція з системами управління складами.

Переваги: ​​підвищує продуктивність. Редукує помилки людини.

12. Скетч

Основна техніка

• ПОРТАЛЬНІСТЬ: Алюміній легкий, що робить ці крани легкими для переміщення та встановлення в різних місцях, що ідеально підходить для підприємств, які потребують мобільності.
• Регульована висота та ширина: Можливість регулювати як висоту, так і ширину крана дозволяє гнучкість у різних робочих умовах та обробляти різні розміри навантаження.
• Корозійна стійкість: Алюміній природно стійкий до іржі та корозії, що робить ці крани придатними для використання в середовищах, що піддаються вологи, наприклад, зовнішніх або вологих промислових районів.
• Ефективний: Хоча алюмінієві крани можуть бути дорожчими, ніж сталеві, їх легкий характер зменшує витрати на перевезення та встановлення, і їм потрібно менше обслуговування з часом через їх резистентність до корозії.
• Довговічність: Алюміній - це сильний, але легкий матеріал, що забезпечує баланс довговічності без великої ваги сталі.
• Легка складання та розбирання: Модульна конструкція регульованих алюмінієвих козлівкових кранів полегшує їх зібрання та розбирання, що робить їх ідеальними для тимчасових налаштувань або місць роботи з обмеженим простором.

1. Виробництво та обслуговування
Підйом та розміщення важких деталей машин
Збирання та розбирання промислового обладнання
Роботи з технічного обслуговування та ремонту на фабриках
2. Склади та логістика
Завантаження та вивантаження важких матеріалів
Переміщення великих ящиків або піддонів
Тимчасові підйомні рішення, де постійні крани неможливі
3. Будівельні майданчики
Підняття матеріалів у обмежених просторах
Транспортування інструментів та обладнання в підвищені положення
Підтримуюча робота в місцях з обмеженнями ваги
4. Автомобільна та аерокосмічна
Видалення та встановлення двигуна
Обробка компонентів літаків
Підняття кузова транспортного засобу для обслуговування
5. Морський та суднобудівний
Підняття двигунів човнів та інших морських компонентів
Ремонт та технічне обслуговування
Обробка важких частин кораблів на верфі

Кранвиробництво процедура

1. Дизайн та інженерія
Визначте ємність навантаження, регулювання висоти та ширину прольоту на основі вимог клієнта.
Створіть креслення CAD та 3D -моделі для забезпечення структурної цілісності.
Виберіть високоякісний алюмінієвий сплав для легкої, але сильної конструкції.
2. Закупівля матеріалу
Джерело 6061- T6 або 7075 алюмінієвий сплав для структурних компонентів.
Придбайте нержавіючої сталі або високоміцні болти, механізми блокування та колеса для заклинань.
Придбайте гідравлічні або механічні системи коригування висоти (якщо застосовується).
3. Різання та обробка
Точне різання алюмінієвих профілів за допомогою машин ЧПУ або лазерних різаків.
Свердіння та пробивання отворів для болтових з'єднань.
Обробка регульованих механізмів висоти та кріплення кронштейнів.
4. Зварювання та збірка
Зварювання TIG для міцних алюмінієвих стиків (якщо необхідно).
Болатний збірник для модульних компонентів (поперечні промені, ноги та підставки з коригування висоти).
Інтеграція коліс для заклинань із механізмами блокування.
5. Поверхнева обробка та покриття
Анодування або покриття порошків для підвищення резистентності до корозії.
Поліровування або чищення для естетичного покриття.
6. Тестування якості та навантаження
Перевірка точності, використовуючи інструменти вимірювання точності.
Випробування на навантаження для забезпечення безпеки (статичні та динамічні тестування).
Тестування функціональності коригування висоти та рухливості.

Перегляд семінару:

Компанія встановила платформу з управління інтелектуальним обладнанням та встановила 310 наборів (наборів) роботи та зварювальних роботів. Після завершення плану буде понад 500 наборів (наборів), а швидкість мережі обладнання досягне 95%. 32 зварювальні лінії були введені в використання, планується встановити 50, а швидкість автоматизації всієї лінійки продуктів досягла 85%.
