Мостовий кран окремої робочої станції



Мостовий кран окремої робочої станції — це ергономічне та економічно ефективне рішення для обробки матеріалів, призначене для підвищення ефективності, безпеки та продуктивності в промислових умовах. Система ідеально підходить для застосувань, які потребують багаторазового підйому, позиціонування та транспортування вантажів. Його модульна конструкція забезпечує гнучкість, масштабованість і легкість встановлення без постійних структурних змін.

Мостовий кран окремої робочої станції призначений для монтажу без кріплення до існуючої будівельної конструкції. Він підтримується самонесучими колонами, що забезпечує незалежність і стабільність. Він також доступний у різних прольотах, висотах і потужностях, щоб відповідати певним планам робочого простору. Доступні регульовані довжина мосту та ширина крана.

У ньому використовуються високоміцні сталеві або алюмінієві компоненти для створення довговічної, але легкої системи. Зменшує втому оператора завдяки плавному та легкому руху. Вантажопідйомність зазвичай коливається від 150 кг до 2 000 кг (330 фунтів до 4400 фунтів). Підходить для роботи з малими та середніми вантажами.

Вага (кг): 1000

Основні компоненти: двигун, коробка передач, двигун

Місце походження: Хенань, Китай

Гарантія: 1 рік

Відео-виїзний огляд: Надається

Звіт про випробування обладнання: надається

Характеристика крана: балковий мостовий кран з легким керуванням

Джерело живлення: 3P 220--440 В/50 Гц 60 Гц

Спосіб керування: наземне керування + дистанційне керування

Робочі обов’язки: A3-A5

Тип крана: Кран з гнучкою балкою

Колір: прийнятний індивідуальний колір

Використання: Підйомні матеріали

Специфікація: гнучкий поворотний важіль





1. Основне світло

Основна балка мостового крана окремої робочої станції є ключовим компонентом, який проходить через балку кранової колії, підтримуючи підйомний механізм і забезпечуючи горизонтальне переміщення вантажу.

Основна балка зазвичай виготовляється з високоміцної сталі або легкого алюмінію. Одинарні балки зазвичай використовуються в мостових кранах робочих станцій, забезпечуючи легке, але міцне рішення. Довжина основного променя залежить від ширини робочого простору і необхідної площі покриття. Міцність балки розроблена таким чином, щоб витримувати певні обмеження ваги, що варіюються від кількох сотень кілограмів до кількох тонн, залежно від технічних характеристик крана. Профілі:

Коробчаста балка: забезпечує відмінну міцність і жорсткість на кручення.

I-образна балка: економічно ефективний і широко використовуваний варіант, особливо для менших вантажів.

Закрита гусениця: зменшує опір коченню, забезпечує більш плавний рух і мінімізує знос.

Підйомна система

Окремо стоячі робочі станції Мостові кранові підйомні системи — це ергономічне та універсальне рішення для обробки матеріалів, яке зазвичай використовується в різноманітних промислових умовах, таких як виробництво, складальні лінії та склади.

Окремо стояча конструкція: не залежить від існуючої опорної конструкції будівлі. Складається з вертикальних колон і горизонтальних балок, закріплених на підлозі. Ідеально підходить для приміщень без твердих стель або там, де потрібна мобільність.

Підйомник: це основний підйомний пристрій, прикріплений до балки мосту. Це може бути:

Ручний (ланцюговий підйомник): Ручний для підйому легких вантажів.

Електричний: моторизований для швидшого та стабільнішого підйому важких предметів.

Візок: встановлюється на балці мосту і переміщується вздовж мосту для забезпечення руху вперед і назад.

Рейка злітно-посадкової смуги: забезпечує плавний горизонтальний рух мостового крана. Рейка встановлена ​​на окремо стоячій рамі.

3.Завершенняперевезення

Кінцева рама є ключовим компонентом мостового крана окремої робочої станції. Це елемент конструкції, який підтримує міст крана і дозволяє йому переміщатися по рейках крана.

Кінцева рама кріпиться до моста, забезпечуючи стійкість і рівномірний розподіл ваги. Для плавного пересування по рейкових балках він оснащений колесами або роликами. Зазвичай він розроблений із підшипниками кочення для довговічності та ефективності.

Кінцева рама виготовлена ​​з високоміцної сталі, щоб витримати навантаження та забезпечити довговічність. Він призначений для розміщення різної потужності, залежно від застосування крана.

4. Механізм переміщення крана

1) Принцип дії

Ходовий механізм зазвичай розташовується на балках мостового крана. Ці балки підтримуються рейками або рейками, по яких рухається кран. Система приводиться в рух електродвигунами, які приводять в рух колеса або візки, що рухаються по коліях. Мотор з'єднаний з колесами через систему приводу, яка може включати коробку передач для передачі крутного моменту. Ходові колеса встановлені на конструкції крана і призначені для переміщення по нерухомих коліях або рейках. Колеса забезпечують плавність руху крана, зберігаючи стабільність. Ці колеса зазвичай виготовляються з матеріалів, які зменшують знос, наприклад зі сталі. Трасова система крана зазвичай монтується на стаціонарній основі, наприклад, на підлозі або стелі. Колія може бути безперервною колією або серією ділянок колії, по яких пересуваються колеса крана. Рухом крана керує інтерфейс користувача, зазвичай через підвісний контролер або бездротовий пульт дистанційного керування. Цей інтерфейс надсилає сигнали двигунам для запуску, зупинки та регулювання швидкості та напрямку руху крана. Для припинення руху крана в разі необхідності встановлена ​​гальмівна система. Це особливо важливо для безпеки, гарантуючи швидку та ефективну зупинку крана. Гальма залежно від конструкції можуть бути електромагнітними, механічними або гідравлічними.

2) Функціональні характеристики

Плавний і контрольований рух: механізм переміщення крана дозволяє мостовому крану рухатися горизонтально по колії плавно і контрольовано. Це забезпечує точне розташування крана над робочим простором, що робить його ідеальним для робочих станцій і монтажних завдань.

Висока вантажопідйомність: механізм переміщення призначений для перенесення навантаження мосту крана та матеріалів, які він переміщує. Він призначений для підтримки ваги конструкції крана та будь-яких прикріплених вантажів без шкоди для продуктивності.

Незалежне функціонування: у багатьох конструкціях механізм переміщення працює незалежно від інших компонентів крана, таких як механізм підйому. Це дозволяє крану пересуватися над робочою станцією, не перериваючи процес підйому, підвищуючи загальну ефективність.

Електричні та ручні варіанти: механізм може приводитися в рух електричним двигуном, що забезпечує швидке автоматичне пересування по колії. Він також може мати опцію ручного перевизначення для технічного обслуговування або екстрених ситуацій.

Точне позиціонування: за допомогою електронної або механічної системи приводу механізм переміщення крана забезпечує точне позиціонування, що є критичним для таких завдань, як транспортування матеріалів або складання, забезпечуючи рух крана в точне місце.

Зменшений знос: механізм пересування крана оснащено такими протизносними функціями, як зносостійкі колеса, гусениці та підшипники. Це подовжує термін служби крана та мінімізує вимоги до обслуговування.



5. Механізм пересування візка

1) Електричний підйомник: робочий механізм візка зазвичай оснащений електричним підйомником для підйому та опускання матеріалів. Електричний підйомник рухається по колії візка і відповідає за фактичну операцію підйому.

2) Рама візка: Основна конструкція візка підтримує електричний підйомник та інші компоненти. Конструкція рами повинна мати достатню міцність і жорсткість, щоб витримувати навантаження в процесі експлуатації.

3) Комплект коліс: нижня частина візка оснащена колесами, які зазвичай виготовлені зі зносостійких матеріалів і можуть плавно котитися по доріжці головної балки. Конструкція, як правило, двоколісна або багатоколісна для забезпечення стійкості візка під час роботи.

4) Привідний пристрій: приводний двигун передає потужність на колеса через редуктор для керування рухом візка. Вибір двигуна залежить від несучої здатності та вимог до швидкості руху візка.

5) Направляючий пристрій: щоб забезпечити стабільну роботу візка на головній балці, зазвичай передбачені напрямні колеса або напрямні рейки, щоб запобігти відхиленню або сходженню візка під час роботи.

2) Функціональні характеристики

Рух по мосту: механізм руху візка відповідає за переміщення візка по довжині мосту. Цей рух дозволяє крану охоплювати весь робочий простір і обробляти вантажі на великій площі.

Він використовує електричний привід, як правило, електродвигун, для керування рухом візка через гусениці, встановлені на балках мосту.

Транспортування та розміщення вантажу: механізм руху візка дозволяє точно розташувати вантаж. Це гарантує, що вантаж можна буде перемістити в точне місце, щоб підняти, опустити або розмістити предмети в певних точках робочої станції.

Він підтримує плавний, контрольований рух, щоб запобігти пошкодженню вантажу або робочої зони.

Контроль швидкості: механізм зазвичай включає функцію контролю швидкості для регулювання швидкості, з якою рухається візок. Це важливо для точності під час переміщення вантажу та безпеки під час експлуатації.

Регулювання швидкості може бути реалізовано для виконання різних завдань підйому або позиціонування.

Достатня вантажопідйомність: механізм пересування візка має бути спроектований таким чином, щоб витримувати максимальну вантажопідйомність крана без шкоди для безпеки чи продуктивності. Він містить важкі компоненти, такі як шестерні, двигуни та колеса, які розроблені таким чином, щоб витримувати навантаження та вагу.

Плавна і тиха робота: механізм розроблений для плавної і тихої роботи, що зменшує знос компонентів і мінімізує шумове забруднення на робочому місці. Це включає використання систем змащення та точних деталей для зменшення тертя та шуму під час руху візка.

Гальмівні та запобіжні механізми: механізм руху повинен включати гальмівну систему, яка може зупинити візок контрольованим і безпечним способом. Це гарантує безпечне розміщення вантажу та запобігання ненавмисному переміщенню візка. Деякі системи включають безвідмовні гальма, щоб запобігти руху візка в разі відключення електроенергії чи іншої проблеми.



6.Кранове колесо

Кранові колеса мостового крана окремої робочої станції є критично важливим компонентом, який дозволяє крану рухатися по злітно-посадковій смузі або колії. Ці колеса зазвичай встановлюються на кожному кінці мосту крана, дозволяючи йому рухатися вперед і назад уздовж рейкової системи.

Колеса, як правило, виготовлені із загартованої сталі або інших міцних матеріалів, щоб витримувати великі навантаження та постійне зношування, пов’язані з переміщенням крана. Залежно від навколишнього середовища матеріал може відрізнятися, щоб опиратися корозії або екстремальним температурам.

Колеса крана сконструйовані з канавками або фланцями для надійної посадки на колію або рейку, забезпечуючи плавне та стабільне переміщення крана. Це допомагає запобігти сходженню крана з рейок або його нестійкості.

Колеса повинні витримувати повну вагу крана, а також вантаж, який він перевозить. Розмір і кількість коліс визначаються вантажопідйомністю крана. Колеса також встановлені на осі з підшипниками для зменшення тертя, що забезпечує більш плавний рух і менший знос. Підшипники вибираються з урахуванням навантаження, швидкості та умов експлуатації.

Для мостового крана окремої робочої станції колеса встановлюються на мосту або візку крана. Вони прикріплені до конструкції крана і мають вирішальне значення для здатності крана рухатися по коліях.

7.Гак крана

Гак крана окремо стоячого мостового крана робочої станції є важливою частиною для легкого підйому та переміщення вантажів.

Функція: крановий гак призначений для надійного кріплення до стропа, ланцюга або інших аксесуарів для безпечного переміщення вантажу. Він часто використовується для операцій з обробки матеріалів у визначеному робочому просторі.

Особливості конструкції

Матеріал - високоміцна легована сталь, яка є довговічною та безпечною. Форма являє собою широкий отвір або засув, щоб запобігти зісковзуванню вантажу. Завдяки можливості обертання поворотний гак можна використовувати для гнучкого вирівнювання вантажу.

Мотор

Мостовий кран окремої робочої станції — це універсальне підйомне обладнання, яке часто використовується в промисловості та на виробництві. Його двигун є ключовим компонентом, який керує рухом крана, забезпечуючи плавну та ефективну роботу.

Двигуни змінного струму: часто використовуються у великих системах, які потребують високого крутного моменту.

Двигуни постійного струму: ідеальні для додатків, які потребують регулювання швидкості.

Серводвигуни: пропонують високу точність і часто використовуються в системах з функціями автоматизації.

Гідравлічні двигуни: використовуються в спеціалізованих середовищах, які потребують гідравлічного тиску, але рідше в окремо стоячих кранах.

Основні характеристики кранових двигунів

Вантажопідйомність: Двигуни розроблені для роботи з певною вагою (наприклад, 500 кг, 1 тонна, 2 тонни). Виберіть один на основі ваших операційних потреб.

Контроль швидкості: Частотні приводи (VFD) часто поєднуються з двигунами для регулювання швидкості підйому та руху.

Довговічність. Двигуни в кранах розроблено таким чином, щоб витримувати важкі цикли навантаження та суворі промислові умови.

Енергоефективність: сучасні двигуни є енергоефективними, що знижує експлуатаційні витрати.

.

Звукова та світлова сигналізація та кінцевий вимикач

1) Звукова та світлова сигналізація

Система звукової та світлової сигналізації для мостового крана, що стоїть на робочій станції, — це пристрій безпеки, призначений для сповіщення оператора та персоналу, що знаходиться поблизу, про потенційну небезпеку або певну операційну діяльність.

Звукова сигналізація: Видається гучний, чіткий звук, який сигналізує про рух крана або аварійні ситуації. Гучність регулюється відповідно до різних умов (зазвичай 85-120 дБ). Звичайні звуки: зумери, сирени або голосові сповіщення.

Світловий сигнал: світлодіодний індикатор високої інтенсивності, який часто блимає для візуального сповіщення. Часто використовувані кольори:

Червоний: аварійний сигнал або сигнал зупинки.

Жовтий/жовтий: попередження.

Зелений: безпечна робота або стан готовності.

Видно здалеку навіть в умовах слабкого освітлення.

2) Кінцевий вимикач

Кінцеві вимикачі на автономних мостових кранах для робочих станцій є запобіжними пристроями, які використовуються для запобігання виходу крана за межі призначеного робочого діапазону, захищаючи обладнання та навколишнє середовище. Ці перемикачі зазвичай встановлюються в ключових точках траєкторії руху крана (на кінці мосту або тролейбусної колії), щоб визначити положення крана.

функція

Захист від кінця ходу: кінцеві вимикачі зупиняють кран, коли він досягає кінця свого ходу, запобігаючи пошкодженню крана або іншого обладнання від перевищення.

Захист від перевантаження: деякі кінцеві вимикачі можуть бути інтегровані з системою визначення перевантаження, щоб зупинити рух крана, коли виявлено перевантаження.

Електричне керування: кінцеві вимикачі активують або дезактивують ланцюг, щоб запобігти продовженню роботи двигуна крана після досягнення заданого положення.

Механічне спрацьовування: ці перемикачі, як правило, механічні та спрацьовують у результаті фізичного контакту з рухомими частинами крана, такими як візок або міст.

Існує два основних типи кінцевих вимикачів:

Поворотні кінцеві вимикачі: кінцеві вимикачі активуються, коли обертова частина, наприклад барабан або шестерня, повертає механізм, який запускає перемикач.

Лінійні кінцеві вимикачі: лінійний рух активує кінцеві вимикачі, які зазвичай використовуються в програмах, де кран рухається по прямій траєкторії.

10. Захисні пристрої

Окремо стоячі мостові крани для робочих станцій зазвичай використовуються для транспортування матеріалів у виробничих і промислових середовищах. Функції безпеки на цих кранах мають вирішальне значення для забезпечення безпеки оператора та довговічності обладнання.

Кінцеві вимикачі: запобігають переміщенню крана за межі передбаченого діапазону. Вони гарантують, що кран не зіткнеться з перешкодами або не перевищить проектні межі руху.

Захист від перевантаження: Виявляє, якщо кран перевозить вантаж, який перевищує його номінальну вантажопідйомність. Система запобіжить рух або автоматично зупинить кран, щоб уникнути пошкоджень або нещасних випадків.

Кнопка аварійної зупинки: дозволяє оператору негайно зупинити всі функції крана в екстреній ситуації.

Системи запобігання зіткненням: запобігають зіткненню крана з іншими кранами, стінами або перешкодами в робочій зоні. Ці системи використовують датчики для визначення присутності об’єктів.

Гальмівні системи: Переконайтеся, що кран може безпечно зупинитися та утримати вантаж на місці, коли він не використовується або коли живлення вимкнено.

Обмежувачі обертання (для обертових кранів): для кранів, які допускають обертальний рух (наприклад, стрілові крани), обмежувачі обертання запобігають надмірному обертанню, щоб уникнути пошкодження крана або навколишнього обладнання.

Підвісний контролер із функціями безпеки: оператор використовує підвіску для керування рухом крана. Сучасні підвіски часто мають вбудовані функції безпеки, такі як кнопки аварійної зупинки, вимикачі або блокування безпеки.

Блокування безпеки: переконайтеся, що кран можна експлуатувати лише за певних умов безпеки. Наприклад, кран може рухатися лише з правильно зачепленим підйомником або зрівноваженим вантажем.

Попереджувальні вогні та сирени: подають візуальні та звукові сигнали, коли кран працює або не працює, попереджаючи оператора та людей у ​​зоні про потенційну небезпеку.

Огородження та барикади: фізичні бар'єри навколо крана та його робочої зони запобігають входу людей у ​​небезпечні зони.



11.Режим керування

Режим керування мостовим краном окремої робочої станції означає, як керується рух і робота крана. Елементи керування можна налаштувати різними способами залежно від конструкції, передбачуваного використання та ступеня автоматизації.

Керування стрілою: це найпростіша форма, коли оператор керує краном за допомогою ручної стріли. Стріла зазвичай має кнопки або джойстики, які керують рухом моста (горизонтальний рух), візка (бічний рух) і підйомника (вертикальний рух).

Дистанційне радіокерування: Подібне до керування стрілою, але використовує радіосигнали, що забезпечує більшу мобільність оператора під час керування краном.

Керування джойстиком: панель джойстика дозволяє оператору точно контролювати рух крана в кількох напрямках, забезпечуючи плавну та швидку роботу.

Автоматичне керування: Попередньо встановлені позиції: Кран можна запрограмувати на слідування заздалегідь визначеним шляхом або на автоматичну зупинку в певному місці, наприклад у заздалегідь визначеній зоні завантаження чи розвантаження.

Напівавтоматичне керування: у цьому режимі оператор може вручну контролювати певні аспекти крана (наприклад, швидкість або напрямок), але інші функції (такі як підйом або позиціонування) є автоматичними або напівавтоматичними на основі вхідних даних датчика.

Сенсорний екран або кнопкове керування: сучасні системи можуть використовувати сенсорний інтерфейс, де оператор може вибрати параметри для керування краном або контролювати різні параметри, такі як вага вантажу, швидкість крана або діагностика системи.

12.Ескіз



Основні технічні





Підвищена продуктивність: це дозволяє легко та ефективно переміщувати важкі вантажі по робочому простору, зменшуючи потребу в ручному підйомі. Це може призвести до підвищення продуктивності та швидшого часу виконання завдань.

Гнучка конструкція: окремо стоячі мостові крани для робочих станцій можна налаштовувати та регулювати відповідно до вимог конкретного робочого простору. Вони можуть бути розроблені для різної вантажопідйомності та висоти підйому відповідно до різних операцій.

Ефективність простору: ці крани не потребують структурних модифікацій або підтримки з боку існуючих будівельних конструкцій. Вони встановлюються незалежно і при необхідності можуть переміщатися в різні зони в межах об'єкта.

Підвищена безпека: з використанням мостового крана ризик травмування працівників від підйому та переміщення важких вантажів вручну зведений до мінімуму. Система розроблена для безпечного керування вагою та переміщенням матеріалів.

Простота встановлення та обслуговування: будучи автономними, ці крани легше встановлювати та обслуговувати порівняно з іншими типами кранів, які можуть вимагати більш складного налаштування або модифікації конструкції об’єкта.

Економічна ефективність: Мостові крани, що стоять на робочих станціях, часто доступніші за встановлення підвісних систем або коригування конструкції будівлі. Вони можуть бути економічно ефективним рішенням, особливо для невеликих операцій або в існуючих приміщеннях з обмеженим простором.

Універсальність: ці крани є універсальними та можуть використовуватися для широкого спектру завдань, від складальних ліній до переміщення важких деталей, інструментів та обладнання. Вони добре працюють у виробничих, автомобільних та інших промислових середовищах.

Модульний і масштабований: у міру зростання вашого бізнесу ви можете додавати додаткові модулі або розширювати кранову систему, щоб забезпечити більшу вантажопідйомність або охопити більші площі.

Зменшена потреба в площі: на відміну від інших кранів, які потребують великих площ або структурних модифікацій, автономні мостові крани для робочих станцій займають мінімум місця та можуть бути інтегровані в існуючі робочі процеси без значних перешкод.





1. Виробничі та складальні лінії

У промислових умовах, таких як фабрики чи складальні підприємства, автономний мостовий кран робочої станції можна використовувати для переміщення важких деталей уздовж виробничих ліній, що дозволяє працівникам з легкістю збирати або розміщувати деталі.

Він підтримує ергономічні робочі процеси, зменшуючи потребу в ручному підйомі та підвищуючи безпеку та продуктивність працівників.

2. Цехи технічного обслуговування та ремонту

Ці крани часто зустрічаються на підприємствах технічного обслуговування та ремонту, де вони використовуються для підйому компонентів важкої техніки, інструментів або деталей для обслуговування.

Гнучкість окремо стоячої конструкції дозволяє операторам переміщувати кран уздовж фіксованої колії, пропонуючи універсальність у розміщенні вантажів на різних робочих станціях.

3. Складування та дистрибуція

Окремо стоячі мостові крани можна використовувати на складах для переміщення матеріалів або продуктів між складськими зонами та станціями відвантаження.

Вони можуть обробляти великогабаритні вантажі, зменшуючи потребу у навантажувачах у вузьких місцях і оптимізуючи потік матеріалів усередині підприємства.

4. Зони відвантаження та отримання

Ці крани корисні для завантаження та розвантаження важких предметів із вантажівок або контейнерів у зонах доставки.

Вони забезпечують зручний і ефективний засіб розміщення важких пакетів або компонентів для пакування, сортування або транспортування.

5. Лабораторія та науково-дослідна база

У дослідницьких лабораторіях або високотехнологічних середовищах окремо стоячі мостові крани допомагають переміщувати чутливе обладнання або великі, важкі апарати між станціями, забезпечуючи точне керування та знижуючи ризик пошкодження.

6. Будівництво та важке обладнання

На будівельних майданчиках або при транспортуванні важкої техніки окремо стоячі мостові крани можна використовувати для підйому та переміщення частин будівельних риштувань, бетонних форм або інших великих матеріалів.

Вони особливо цінні в середовищах, де висота над головою обмежена або потрібен спеціальний підйом.

7. Автомобільна промисловість

Підприємства з виробництва та ремонту автомобілів використовують автономні крани робочих станцій для таких завдань, як складання двигуна, заміна шин або розміщення важких компонентів.

Ці крани забезпечують гнучку підтримку, дозволяючи працівникам легко маніпулювати деталями автомобіля на різних робочих станціях.

8. Аерокосмічна промисловість

В аерокосмічному виробництві окремо стоячі крани робочих станцій використовуються для підйому та позиціонування делікатних компонентів, таких як крила літака, секції фюзеляжу та інші великі частини, де точність і безпека є вирішальними.





1. Проектування та розробка

Зрозумійте конкретні вимоги замовника, такі як вантажопідйомність, проліт, висота підйому та інші потреби в налаштуванні. Створіть детальні креслення САПР для крана, включаючи структурний проект, електричні системи та механічні компоненти. Це гарантує, що кран відповідає стандартам безпеки та експлуатаційним вимогам. Виконайте розрахунки навантаження, аналіз напруги та перевірте відповідність нормам (наприклад, стандартам OSHA, ANSI). Перед продовженням часто потрібне схвалення сертифікованого інженера.

2. Вибір матеріалу

Вибирайте високоякісну сталь для каркаса крана, щоб вона витримала передбачуване навантаження. До звичайних матеріалів належать конструкційна сталь, м’яка сталь або легована сталь. Вибирайте матеріали для таких компонентів, як гаки, підйомники, рейки та двигуни. Як правило, це високоміцні матеріали, такі як кована сталь, алюмінієві сплави або оцинкована сталь.

3. Виготовлення компонентів крана

Виготовте основні компоненти крана, такі як міст (горизонтальна конструкція), кінцеві візки (колісні агрегати, які рухаються вздовж злітно-посадкової смуги) і каркас робочої станції. Ці деталі вирізають, зварюють і збирають відповідно до проектних умов. Виготовте поперечні балки та кінцеві каретки. Вони необхідні для здатності крана витримувати великі вантажі. Зберіть опорну раму для крана, яка може містити опорні балки або колони для окремої установки. Виготовте або встановіть підйомний механізм (наприклад, електричні талі, ручні ланцюгові талі) і візок . Ці компоненти дозволяють крану піднімати та транспортувати вантажі вздовж прольоту мосту.

4. Збірка

Почніть збирати різні частини, як-от конструкцію мосту, візок, підйомник і кінцеві вагони. Раму з’єднують за допомогою болтів і зварювання, щоб утворити міцну міцну конструкцію. Точність має вирішальне значення для забезпечення безперебійної роботи. Встановіть необхідну електропроводку, двигуни, вимикачі та панелі керування. Це може включати функції безпеки, такі як датчики перевантаження, кінцеві вимикачі та кнопки аварійної зупинки. Якщо кран стоїть окремо, встановіть злітно-посадкову смугу (рейки) і переконайтеся, що вони рівні та правильно вирівняні для плавного руху крана.

5. Тестування та контроль якості

Виконайте статичні та динамічні випробування на навантаження, щоб переконатися, що кран може без збоїв витримати вказану вагу. Це може включати роботу крана в повному діапазоні його руху під час перевірки його вантажопідйомності. Перевірте всі компоненти для забезпечення якості. Перевірте зварні шви, болти та електричні системи на належне встановлення та роботу. Переконайтеся, що всі засоби безпеки (кінцеві вимикачі, аварійні зупинки тощо) функціонують належним чином. Підтвердити дотримання відповідних правил і стандартів безпеки.

6. Оздоблення та покриття

Очистіть компоненти крана та обробіть поверхню (наприклад, пофарбуйте, оцинкуйте), щоб запобігти корозії та подовжити термін служби крана. Тип оздоблення залежить від робочого середовища (наприклад, зовнішнє або корозійне середовище). Зберіть остаточні компоненти крана, включаючи встановлення електричних систем, підйомників і систем керування. Проведіть ретельний огляд, щоб переконатися, що все працює належним чином.

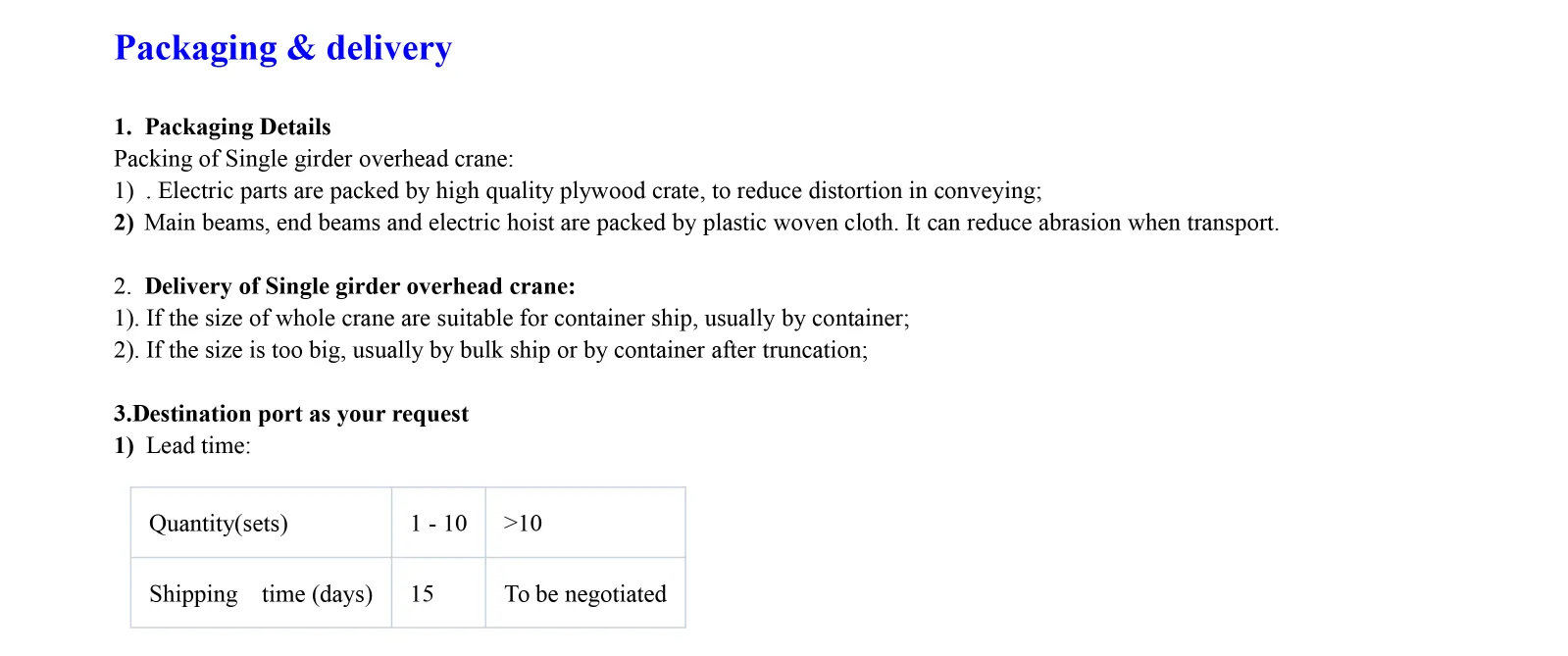

7. Упаковка та доставка

Залежно від розміру крана його можна розібрати на менші частини для транспортування. Компоненти ретельно упаковані, щоб уникнути пошкодження під час транспортування. Транспортуйте деталі крана до місця замовника, переконавшись, що всі необхідні компоненти включені.

8. Монтаж і введення в експлуатацію

Після того, як компоненти крана прибувають на місце, кран збирається та встановлюється командою техніків. Це включає в себе встановлення крана на злітно-посадковій смузі, підключення електричних систем і внесення будь-яких остаточних налаштувань. Виконайте остаточні робочі випробування, щоб переконатися, що кран працює належним чином і відповідає вимогам замовника. Навчіть персонал замовника роботі крана та функціям безпеки.

9. Технічне обслуговування та післяпродажна підтримка

Забезпечуйте постійне технічне обслуговування та пропонуйте запасні частини за потреби. Регулярні перевірки та обслуговування необхідні для забезпечення ефективної та безпечної роботи крана протягом усього терміну служби.



Вигляд майстерні:

Компанія встановила інтелектуальну платформу управління обладнанням, а також встановила 310 комплектів (комплектів) вантажно-зварювальних роботів. Після завершення плану буде понад 500 комплектів (комплектів), а рівень підключення обладнання досягне 95%. Введено в експлуатацію 32 зварювальні лінії, планується встановити 50, а рівень автоматизації всієї лінійки досяг 85%.
