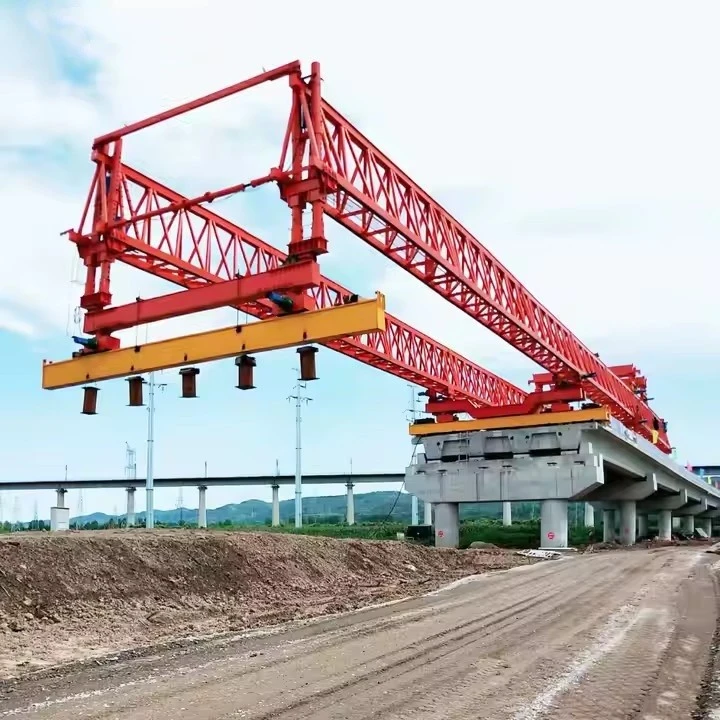

Машина для будівництва мостів

Це сучасне---обладнання, створене для революції в способах будівництва мостів, поєднує в собі передові технології, ефективність і безпеку для досягнення виняткових результатів у проектах будівництва мостів.





Машина для зведення мостів (BEM) — це спеціальне будівельне обладнання, яке використовується для ефективного й точного монтажу сегментів мостів, балок і настилів. Ці машини необхідні для-великомасштабних проектів будівництва мостів, зокрема для сегментного будівництва мостів, зведення збірних балок і збалансованих консольних методів.

Основні характеристики машини для зведення мостів (BEM):
1. Висока вантажопідйомність
Призначений для роботи з важкими збірними залізобетонними сегментами, сталевими балками або повно-настилами мостів.

Здатність піднімати та розміщувати вантажі вагою від 100 до понад 1000 тонн залежно від моделі.

2. Регульований діапазон і висота
Модульна конструкція дозволяє регулювати довжину прольоту для розміщення різної ширини мосту.

Гідравлічні або механічні системи дозволяють регулювати висоту для різної висоти опори.

3. Можливість самостійного-запуску та-самоходу
Багато BEM-запускаються самостійно, тобто вони можуть рухатися вперед, не потребуючи додаткових кранів.

Оснащений гусеничними ходами, рейками або колесами для переміщення уздовж траси мосту.

4. Система точного позиціонування
Використовує гідравлічні домкрати, лебідки та комп’ютеризоване керування для міліметрової{0}}точності розміщення сегментів.

Деякі моделі оснащені лазерним-керуванням або GPS-вирівнюванням для оптимального позиціонування.

5. Опорні системи для різних методів будівництва
Збалансоване консольне зведення: підтримує встановлення-за-сегментами від опор.

Поступове спуск: використовується для штовхання попередньо-змонтованих настилів мосту на місце.

Зведення повного-прольоту: піднімає та встановлює цілі прольоти мосту за одну операцію.

6. Функції безпеки та стабільності
Механізми проти-перекидання та противаги забезпечують стабільність під час підйому.

Відмов{0}}надійні гальмівні системи та вітростійкі-конструкції для високо-висотних або велико-пролітних мостів.

7. Дистанційне та автоматизоване керування
Удосконалені моделі включають дистанційне-керування для забезпечення безпеки в небезпечних зонах.

Автоматизоване оброблення сегментів зменшує ручну роботу та прискорює будівництво.

8. Можливість адаптації до різних типів мостів
Підходить для автомобільних мостів, залізничних мостів, віадуків і міських шляхопроводів.

Можна налаштувати для бетонних, сталевих або композитних мостових конструкцій.

9. Швидка збірка та демонтаж
Розроблено для швидкого розгортання, щоб мінімізувати затримки будівництва.

Модульні компоненти дозволяють легко транспортувати між робочими місцями.

Застосування машин для будівництва мостів:
Сегментна конструкція мосту (збірна або відлита-на-місці)

Аналітичні прогони для збірних балок

Встановлення-настилу підвісного мосту та вантового покриття

Будівництво віадуку залізниці та метро





Машина для зведення мостів (BEM) — це спеціальне будівельне обладнання, яке використовується для складання та встановлення сегментів мостів, балок або збірних компонентів. Нижче наведено детальну специфікацію конструкції для типової машини для зведення мостів:

1. Загальні характеристики
Тип машини: самозапускається, модульна-або козлова установка

Застосування: Збірні сегментні мости, балки, збалансовані консольні конструкції

Вантажопідйомність: 100–500 тонн (залежить від вимог проекту)

Діапазон прольоту: 30–60 метрів (регулюється для різних конфігурацій моста)

Джерело живлення: гідравлічне/електричне/дизель-

Система керування: Автоматизоване/дистанційне-керування з ручним керуванням

2. Структурні компоненти
Основна балка/балка: високо{0}}сталь (клас S355/S460) з регульованою довжиною

Опорні вежі/колони: гідравлічні або механічні домкрати для регулювання висоти

Вихідний ніс: полегшує просування вперед під час ерекції

Підйомний механізм: гідравлічні лебідки або крани з точним позиціонуванням

Система переміщення: на рейках,-на колесах або механізм ковзання

3. Функціональні вимоги
Швидкість встановлення: 10–20 метрів на день (залежно від ваги та складності сегмента)

Точність вирівнювання: ±5 мм у вертикальному/горизонтальному позиціонуванні

Стійкість: стійкість до вітру до 45 км/год (з автоматичним блокуванням при сильному вітрі)

Функції безпеки: датчики перевантаження, екстрені гальма, системи запобігання-зіткненням

4. Встановлення та експлуатація
Збірка:-складання на місці з модульними компонентами для легкого транспортування

Метод спуску: поступовий спуск, консольне зведення або розміщення прольоту-за-прольотом

Транспортування вантажів: здатність піднімати, повертати та розміщувати збірні сегменти або балки

Можливість регулювання: адаптується до вигнутих і прямих мостів

5. Безпека та відповідність
Стандарти проектування: EN 1993 (Єврокод 3), правила безпеки OSHA/ANSI

Вимоги до оператора: сертифікований персонал зі спеціальною підготовкою

Технічне обслуговування: щоденна перевірка гідравлічних систем, перевірка цілісності конструкції

6. Екологічні міркування
Рівень шуму:<75 dB (with sound dampening features)

Викиди: відповідає Tier 4/Stage V для дизельних двигунів

Мінімальне пошкодження ґрунту: Зменшений слід для екологічно чутливих зон

7. Додаткові функції
Автоматизована геодезична система:-лазерне вирівнювання для точності

Адаптивний механізм підйому: для пірсу змінної висоти

Телеметрія та віддалений моніторинг:-реєстрація даних у реальному часі для керування проектами

Висновок
Машина для зведення мостів має бути надійною, точною та адаптованою до різних методологій будівництва. Специфікації мають відповідати-специфічним вимогам проекту, включаючи вантажопідйомність, довжину прольоту та умови навколишнього середовища.





Машина для зведення мостів (BEM) — це спеціальне будівельне обладнання, яке використовується для збирання та встановлення збірних компонентів мосту, таких як балки, сегменти та настили, під час будівництва мосту. Ці машини підвищують ефективність, безпеку та точність у проектах-будівництва мостів, особливо для-великих{2}}прольотів або складних конструкцій.

Типи машин для будівництва мостів
Системи портальних кранів – використовуються для підйому та розміщення збірних балок або сегментів.

Спускові платформи – рухайтеся вздовж настилу мосту, щоб позиціонувати сегменти в збалансованій консольній конструкції.

Самохідні-модульні транспортери (SPMT) – важкі-багатовісні-транспортні засоби, які транспортують і розміщують великі компоненти мостів.

Машини з поступовим запуском – послідовно вставляйте сегменти моста на місце з одного абатмента.

Монтажники сегментів (машини для запуску балок) – спеціально розроблені для будівництва збірних сегментних мостів.









Машина для монтажу мостів (BERM) — це спеціальне будівельне обладнання, призначене для ефективного та безпечного монтажу сегментів мосту. Ці машини зазвичай використовуються в сучасному мостобудуванні, особливо для збірних сегментних мостів, збалансованих консольних мостів і методів будівництва прольотів-за-прольотами.

Переваги мостобудівних машин у будівництві:
Висока ефективність і швидкість

BERM дозволяють швидко монтувати сегменти мосту, значно скорочуючи час будівництва.

Автоматизовані процеси зводять до мінімуму ручну працю, дозволяючи безперервно просувати роботу.

Точність і контроль якості

Забезпечує точне розміщення важких сегментів моста з мінімальними похибками.

Зменшує ризик зміщення, покращуючи цілісність конструкції.

Покращена безпека

Зводить до мінімуму потребу працівників виконувати небезпечні завдання на висоті.

Зменшує ризики, пов'язані з традиційними операціями крана.

Зменшення перешкод у русі

Ідеально підходить для міських районів, де критично важливо звести до мінімуму перекриття доріг або залізниць.

Дозволяє будівництво над існуючою інфраструктурою (наприклад, шосе, річки) без серйозних перешкод.

Економічна-ефективність

Зменшує витрати на оплату праці завдяки автоматизації та меншій ручній обробці.

Зменшує потребу у великих тимчасових опорах або риштуваннях.

Універсальність

Можна адаптувати для різних типів мостів (наприклад, коробчасті балки, Т-балки, арки).

Підходить для різних методів будівництва (проліт-за-прольотом, збалансована консоль, поетапний запуск).

Мінімальний вплив на навколишнє середовище

Зменшує потребу у великих будівельних майданчиках, зменшуючи порушення земель.

Менше шуму та забруднення порівняно з традиційними методами.

Здатність витримувати великі вантажі

Здатність піднімати та позиціонувати масивні збірні сегменти (до сотень тонн).

Усуває потребу в кількох кранах або важкому підйомному обладнанні.

Все-будівництво

Деякі BERM розроблені для роботи в складних погодних умовах, забезпечуючи дотримання графіків проекту.

Модульний і багаторазовий дизайн

Багато BERM можна розібрати та повторно використовувати для кількох проектів, підвищуючи економічну ефективність.





Машина для встановлення мостів (BERM) — це спеціальне будівельне обладнання, яке використовується для ефективного та безпечного складання та розміщення сегментів мосту. Ці машини мають вирішальне значення в сучасному мостобудівництві, особливо для довго-прольотних мостів, віадуків і естакадних магістралей.
Застосування в будівництві
Сегментна конструкція мосту – Збірні сегменти піднімаються та збираються.

Залізничні та шосейні віадуки – прискорюють будівництво на підвищених ділянках.

Міські шляхопроводи – мінімізує перешкоди руху завдяки швидкому встановленню.

Мости з великим-прольотом – підтримуються збалансовані консольні методи.

Реконструкція мосту – допомагає ефективно замінити старі секції мосту.





Машина для зведення мостів (BEM) — це спеціальне обладнання, яке використовується при будівництві мостів, зокрема для розміщення збірних сегментів або балок. Якщо ви маєте на увазі процедуру виробництва будівельного крана (наприклад, BEM), ось структурована розбивка виробничого процесу:

1. Фаза проектування та розробки
Аналіз вимог: визначення навантажувальної здатності, довжини прольоту, мобільності та умов експлуатації.

CAD-моделювання: створюйте детальні 3D-моделі конструкції BEM, включаючи стріли, опори, гідравлічні системи та елементи керування.

Структурний аналіз: виконайте аналіз кінцевих елементів (FEA), щоб забезпечити міцність і стабільність під навантаженням.

Відповідність нормативним вимогам: Забезпечте дотримання міжнародних стандартів (ISO, OSHA, EN тощо).

2. Закупівля матеріалів
Високо{0}}сталь: основний матеріал для балок, стріл і шасі.

Гідравлічні компоненти: циліндри, насоси та клапани для руху та підйому.

Електричні системи: двигуни, датчики та панелі керування.

Витратні матеріали для зварювання та кріплення: високоякісні-болти та зварювальні стрижні.

3. Процес виготовлення
A. Виготовлення конструкцій
Порізка: Плазмова або лазерна порізка сталевих пластин і балок.

Згинання та формування: формування компонентів за допомогою пресів.

Зварювання:

-Зварювання балок, стріл і опорних рам.

Зварні шви з повним проваром для-несучих частин із критичним навантаженням.

Термічна обробка після-зварювання (PWHT) для зняття напруги.

Механічна обробка: свердління та фрезерування для точного складання.

B. Механічна збірка
Встановлення гідравлічної системи: монтаж циліндрів, насосів і шлангів.

Механізм приводу: встановлення двигунів, коробок передач і гусениць/колес (якщо мобільні).

Противаги та стабілізатори: Додавання баласту для рівноваги.

C. Інтеграція електрики та системи керування
Електропроводка: підключення датчиків, кінцевих вимикачів і блоків керування.

Налаштування ПЛК і HMI: програмування для автоматизованих операцій.

Системи безпеки: захист від перевантаження, аварійна зупинка та пристрої проти -зіткнення.

4. Контроль якості та тестування
Перевірка розмірів: Перевірка допусків за допомогою CMM (координатно-вимірювальної машини).

Не-руйнівний контроль (НК): ультразвуковий, магнітопорошковий або рентгенівський-промінь для зварних швів.

Тестування на навантаження: тести на статичні та динамічні навантаження для перевірки ємності.

Функціональне тестування: перевірка гідравлічних рухів, електричних елементів керування та функцій безпеки.

5. Фарбування та обробка поверхні
Піскоструминна обробка: підготовка поверхні до нанесення фарби.

Грунтовка та фарбування: анти{0}}корозійні покриття (епоксидні/поліуретанові).

Маркування та маркування: попередження про безпеку та інструкції з експлуатації.

6. Остаточне складання та введення в експлуатацію
Збірка на -майданчику (якщо модульна): великі BEM можна транспортувати частинами та збирати на будівельному майданчику.

Навчання оператора: демонстрація засобів керування, технічного обслуговування та протоколів безпеки.

Польові випробування: пробні запуски з фактичними сегментами мосту (якщо є).

7. Доставка та встановлення
Транспортування: демонтаж (при необхідності) та планування логістики.

Встановлення на об’єкті: Монтаж за допомогою допоміжних кранів і перевірка вирівнювання.

Передача: Остаточна перевірка та сертифікація перед експлуатаційним використанням.





Компанія встановила інтелектуальну платформу управління обладнанням, а також встановила 310 комплектів (комплектів) вантажно-зварювальних роботів. Після завершення плану буде понад 500 комплектів (комплектів), а рівень мережевого обладнання досягне 95%. 32 зварювальні лінії введено в експлуатацію, 50 планується встановити, а рівень автоматизації всієї продуктової лінії досяг 85%.
