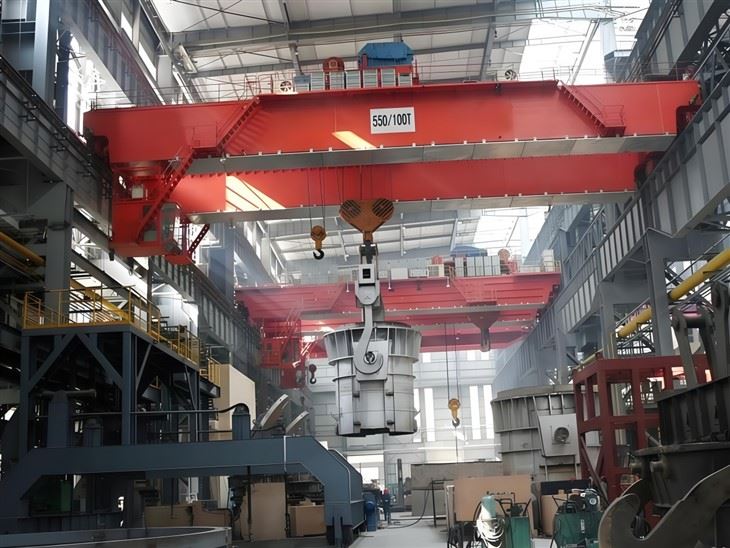

Подвійний вибухозахищений мостовий кран

ОСОБЛИВОСТІ ДИЗАЙНУ ТА КОНСТРУКЦІЇ

Структурні зміни

Іскро{0}}стійкі матеріали: використання бронзових/алюмінієво-бронзових коліс або сталевих коліс із стійкими до іск{0}} протекторами

Не{0}}інструменти, що не утворюють іскри: Спеціальні інструменти, що використовуються під час обслуговування

Захист від корозії: Покращені покриття для хімічних середовищ

Пилоне{0}}захищені корпуси: Для програм Zone 20/21/22



ОСНОВНІ НЕБЕЗПЕЧНІ СЕРЕДОВИЩА ТА ЗАСТОСУВАННЯ

Промисловість	Типові місця розташування	Присутня вибухонебезпечна небезпека
Нафта і газ	Нафтопереробні заводи, морські платформи, бурові установки	Метан, пропан, сірководень, пари
Хімічна та фармацевтична промисловість	Робота з розчинником, зони змішування, полімеризація	Легкозаймисті розчинники, пари, дрібні порошки
Видобуток (вугілля)	Підземні шахти, вуглезбагачувальні підприємства	Метан (гамовий), вугільний пил
Переробка зерна та харчових продуктів	Млини, елеватори, цукрові заводи	Горючий пил (борошно, крохмаль, цукор)
Аерокосмічна	Фарбофарбові камери, паливні склади	Пари фарби, пари реактивного палива
Очищення стічних вод	Будинки варочних станцій, насосні станції	Метан, сірководень
Обробка металу	Подрібнення алюмінію/магнію, обробка порошку	Металевий пил (пил групи E)



ТИПОВІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметр	Стандартний діапазон	Особливі міркування
Ємність	5 - 100 тонн	Вищий для нафтопереробних заводів
Проліт	10 - 40 m	Обмежується будівельною класифікацією
Швидкість підйому	1 - 20 м/хв	Повільніше для точного керування
Швидкість подорожі	10 - 40 м/хв	VFD з керуванням для плавного запуску
Черговий клас	ФЕМ М5-М6	Часто нижче мито через навколишнє середовище
Клас захисту	IP55 - IP67	Вища для пилу/вологого середовища
Температурний клас	T1-T6 (на основі температури запалювання)	Має бути нижче температури самозаймання-

A Подвійний вибухозахищений мостовий кран-призначений для вантажопідйомних робіт внебезпечні середовищаде можуть бути присутніми легкозаймисті гази, пари або пил (наприклад, хімічні заводи, нафтогазові підприємства). Усі електричні та механічні компоненти відповідаютьстандарти{0}}вибухобезпечностітакі якIECEx, ATEX, GB3836або еквівалент.



1. Подвійні коробчасті балки (мостова конструкція)

Зварні подвійні балки-коробчатого типу з-високоміцної сталі

Висока жорсткість і{0}}несуча здатність

Розроблено для мінімізації деформації та вібрації

Оснащений рейками для пересування візка

Надається анти{0}}заземлення



2. Кінцеві візки (механізм переміщення крана)

Кінцеві балки-конструкції

Ви-захищені двигуни

Зубчасті редуктори з анти{0}}іскровим дизайном

Ковані або литі-сталеві кранові колеса

Підшипники коліс із герметичними корпусами, що не{0}}іскриють

Підмітальні машини, буфери та захисні пристрої для сходу з рейок

3. Вибухозахищений візок

Надміцна-рама візка

Встановлюється між подвійними балками

Анти{0}}іскрові матеріали, які використовуються там, де може виникнути тертя

Оснащений:

Вибухозахищений підйомний двигун

Вибухозахищений двигун візка

Вибухозахищені гальма



4. Підйомний механізм (вибухозахищений-)

Вибухозахищена електрична лебідка-

Вибухозахищений двигун (клас Ex d / Ex e)

Коробка передач з герметичною системою змащення

Барабан для дротяного тросу з анти-іскровим покриттям

Високо{0}}місний трос

Гачок блок сне{0}}іскрячий гак

Обмежувач перевантаження (вибухозахищений-тип)

Верхній і нижній кінцеві вимикачі підйому



5. Електрична система керування (вибухозахищена-)

Вибухозахищена електрична шафа керування

Вибухозахищені корпуси для вимикачів і контакторів

Іскробезпечні схеми керування

Вибухозахищені кнопки та підвісна станція

PLC і VFD (сертифіковані-вибухозахищені, необов’язково)

Екрановані кабелі та герметичні кабельні вводи

6. Система живлення

Вибухозахищена система провідників

Вибухозахищена кабельна гірстонова система

Головний ізолюючий вимикач (Ex-номінальний)

Анти{0}}система заземлення та з’єднання



7. Пристрої керування

Вибухозахищене підвісне керування

Вибухозахищений бездротовий пульт дистанційного керування (опція)

Кабіна оператора (якщо використовується), обладнана:

Ви-захищене освітлення

Вибухонебезпечний-кондиціонер-повітря

Вогнестійкі електричні компоненти

8. Пристрої безпеки та захисту

Ви-захищений від вибуху захист від перевантаження

Кінцеві вимикачі ходу (Ex-номінальний)

Система аварійної зупинки

Система проти-зіткнень (опціонально)

Датчики температури на моторах і гальмах

Система заземлення-запобігання іскри

9. Механічна безпека та анти{1}}іскрові функції

Компоненти з міді або-нержавіючої сталі в зонах тертя

Анти{0}}фланці колеса

Гальмівні накладки з -кольорових металів

Повністю закриті приводні блоки

10. Допоміжні та додаткові компоненти

Система контролю -розгойдування

Система моніторингу стану

Система виявлення та гасіння пожежі

Пилонепроникні й газонепроникні-корпуси

Спеціальні покриття для агресивних середовищ

Ескіз

Основні технічні





Переваги двобалкового вибухозахищеного мостового-крана

1. Високий рівень безпеки в небезпечних зонах

Вибухозахищені-двигуни, гальма, панелі керування та кінцеві вимикачі

Механічна конструкція проти-іскри мінімізує ризик займання

Іскробезпечні електричні схеми забезпечують надійну роботу

2. Висока вантажопідйомність і структурна міцність

Подвійна балкова конструкція забезпечує чудову жорсткість

Підходить длясередні та важкі підйомні операції (10–100+ тонн)

Стабільна продуктивність навіть за безперервних робочих циклів

3. Максимальна висота підйому

Візок проходить між подвійними балками, забезпечуючи більшу висоту гака

Ідеально підходить для рослин з обмеженим простором

4. Стабільна, плавна та точна робота

Зменшення хитання та вібрації порівняно з одно-балковими кранами

Додаткове регулювання швидкості VFD для плавного прискорення та гальмування

Підвищує точність позиціонування та безпеку експлуатації

5. Надійні вибухозахищені-компоненти

Ви-двигуни (Ex d / Ex e) і вогнестійкі корпуси

Не{0}}іскряні матеріали, що використовуються в-зонах із високим тертям

Повністю закриті коробки передач запобігають витоку та забрудненню

6. Висока міцність і тривалий термін служби

Герметичні електричні та механічні системи стійкі до пилу, газу та корозії

Спеціальні захисні покриття для хімічних та морських середовищ

7. Гнучка конфігурація та налаштування

Зона 1 / Зона 2 газові середовища

Пилове середовище Зони 21 / Зони 22

Індивідуальний діапазон, висота підйому, швидкість і режим керування

8. Відповідність міжнародним стандартам

Відповідає вимогам ATEX, IECEx, FEM, ISO та CE

Підходить для міжнародних проектів і EPC контрактів



Застосування подвійного вибухозахищеного мостового-крана

Цей кран широко використовується в галузях промисловості, делегкозаймисті або вибухонебезпечні матеріалиобробляються.



1. Нафтогазова промисловість

Нафтопереробні та нафтохімічні заводи

Потужності з переробки СПГ і ЗВГ

Морські платформи та термінали

2. Хімічні та нафтохімічні заводи

Робота з реакторами, посудинами під тиском і хімічними контейнерами

Підйом небезпечної сировини та готової продукції

3. Фарби, покриття та розчинники

Робота з матеріалами в середовищі легкозаймистих парів

Обслуговування змішувального та складського обладнання

4. Фармацевтична промисловість

Безпечне поводження з хімікатами в контрольованих небезпечних зонах

Виробничі та пакувальні потужності з експозицією розчинників

5. Пил-об’єкти ризику вибуху

Зернопереробні підприємства

Цукрові заводи

Борошномельні млини

Кормові та тукові рослини

6. Акумуляторна батарея та нова енергетика

Заводи з виробництва літієвих батарей

Цехи водневого енергетичного обладнання

7. Військові та спеціальні промислові об'єкти

Боєприпасні заводи

Місця виробництва та зберігання вибухових речовин



TheПодвійний вибухозахищений мостовий кран-виготовлено відповідно до суворих стандартів якості, безпеки та вибухозахищеності, щоб забезпечити надійну роботу внебезпечні газові та пилові середовища. Всі процеси відповідаютьATEX, IECEx, GB3836, FEM, ISO та CEвимоги.



1. Класифікація конструкції та{1}}вибухобезпечності

Підтвердьте класифікацію небезпечної зони:

Газові зони: Зона 1 / Зона 2

Зони пилу: Зона 21 / Зона 22

Визначте рівень-вибухозахищеності (Ex d / Ex e / Ex t)

Розрахунок конструкції та навантаження

Вибір сертифікованих ви-вибухозахищених компонентів



2. Відбір та перевірка сировини

Високо{0}}міцна конструкційна сталь (Q235B / Q345B або еквівалент)

Перевірка сертифікатів матеріалів

Ультразвуковий контроль внутрішніх дефектів

Дробеструйна обробка для очищення поверхні та контролю статики



3. Різання та підготовка плити з ЧПУ

Плазмова або лазерна різка на ЧПУ балкових плит, ребер жорсткості, діафрагм

Скошування країв для якості зварювання

Перевірка розмірів і маркування деталей



4. Виготовлення подвійних балок

4.1 Збірка коробчатої балки

Збірка перегородок, фланцевих пластин і внутрішніх діафрагм

Прецизійні джиги забезпечують правильний розвал і вирівнювання

4.2 Автоматичне зварювання

Зварювання основних швів під флюсом

CO₂ газо-зварювання для вторинних з’єднань

4.3 Зняття напруги та випрямлення

Лікування вібраційним або тепловим впливом

Механічне випрямлення для контролю деформації

4.4 Не-руйнівний контроль

Ультразвуковий контроль (УЗ)

Магнітопорошковий тест (MT)

Візуальний контроль зварних швів



5. Виробництво кінцевих кареток і транспортних механізмів

Виготовлення кінцевих балок-коробчастого типу

Обробка колісних посадок на ЧПУ

Встановлення:

Ви-захищені двигуни

Вибухозахищені гальма

Шестерні редуктори

Ковані кранові колеса

Вирівнювання та плавне{0}}тестування під час подорожей



6. Вибухозахищений-візок і підйомний механізм

Збірка рами візка

Встановлення:

Вибухозахищений підйомний двигун

Редуктор з герметичною мастилом

Канатний барабан і вал

Не{0}}іскрячі гаки та шкиви

Монтаж обмежувача перевантаження та кінцевих вимикачів



7. Збірка електричної системи (вибухозахищена-)

Виробництво ви-захищеної електричної шафи керування

Монтаж вибухозахищених контакторів і вимикачів

Іскробезпечні схеми керування

Вибухозахищений кулон або бездротовий пульт

Система заземлення та анти{0}}статичного зв’язку



8. Обробка поверхні та анти-статичне фарбування

8.1 Дробеструйна обробка

Сталеві поверхні оброблені піскоструминним способомSa2.5стандарт

8.2 Система покриття

Антистатичний епоксидний цинк-грунт

Епоксидне проміжне покриття

Поліуретанове або спеціальне вибухонепроникне верхнє покриття



9. Збірка крана та попереднє -встановлення

Монтаж подвійних балок і кінцевих кареток

Встановлення вибухозахищеного{0}}візка

Монтаж системи електропостачання (шинний або фестонний кабель)

Перевірка електропроводки та заземлення



10. Заводські приймальні випробування (FAT)

Тестування включає:

Тест-без навантаження

Тест на статичне навантаження (125% номінального навантаження)

Тест на динамічне навантаження (110% номінального навантаження)

Випробування гальм і швидкості

Перевірка ви-захищених пристроїв

Випробування електричної ізоляції та заземлення



11. Сертифікація та документація

Перевірка-вибухобезпечної відповідності

Видача:

Сертифікати ATEX / IECEx

Звіти про тестування навантаження

Сертифікати якості

Інструкції з експлуатації та обслуговування



12. Упаковка та транспортування

Ви-захищені електричні компоненти упаковані в герметичні дерев’яні ящики

Деталі конструкції захищені вологостійкими{0}}матеріалами

Маркування для безпечного поводження та монтажу



13. -Встановлення та введення в експлуатацію на місці

Монтаж на балках ЗПС

Перевірка електричного підключення та заземлення

Тестування навантаження на-сайті

Перевірка-вибухобезпечної безпеки

Навчання оператора та передача

Вигляд майстерні:

Компанія встановила інтелектуальну платформу управління обладнанням, а також встановила 310 комплектів (комплектів) вантажно-зварювальних роботів. Після завершення плану буде понад 500 комплектів (комплектів), а рівень мережевого обладнання досягне 95%. 32 зварювальні лінії введено в експлуатацію, 50 планується встановити, а рівень автоматизації всієї продуктової лінії досяг 85%.
