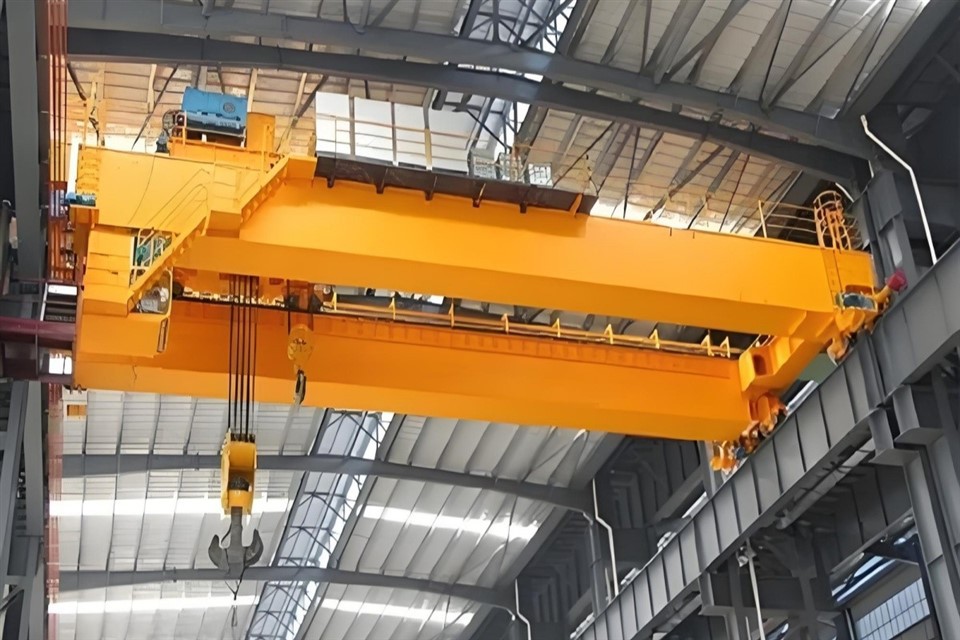

Електромехічні крани ЕОТ

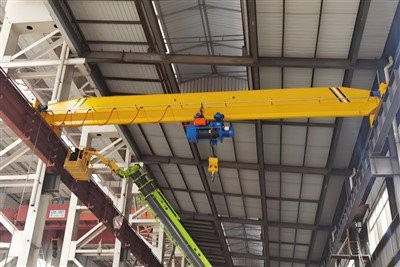

Електромехічні крани Eot, також відомі як електричні мостові крани, є необхідним транспортним обладнанням, яке використовується в різних галузях промисловості, таких як виробництво, будівництво, транспортування та склади. Ці крани призначені для підйому та переміщення важких вантажів у горизонтальному напрямку вздовж підйомної колії, забезпечуючи ефективне та точне переміщення в обмеженому просторі. Крани Electromech EOT поєднують потужність електрики з точністю механічних систем, пропонуючи надійне та економічно ефективне рішення для підйому важких матеріалів.

Крани Electromech Eot можуть працювати з навантаженнями від кількох тонн до кількох сотень тонн, що робить їх придатними для широкого спектру промислових застосувань. Вони призначені для підйому та переміщення важких вантажів, сировини та компонентів з легкістю та точністю. Крани Electromech Eot виготовлені з високоміцних матеріалів і міцних компонентів, крани EOT довговічні та можуть витримувати важкі робочі умови, забезпечуючи довговічність та мінімальне обслуговування .

Електромеханічні крани EOT використовуються в різних галузях промисловості, включаючи металургійні заводи, порти, будівельні майданчики, склади та електростанції. Вони ідеально підходять для підйому та транспортування важкого обладнання, матеріалів і контейнерів. Моторизована електрична система крана дозволяє плавно й точно контролювати як підйом, так і горизонтальне переміщення. Електричний привід є енергоефективним, що знижує експлуатаційні витрати та підвищує загальну продуктивність крана.

Безпека є пріоритетом у конструкції крана, і крани EOT оснащені розширеними функціями безпеки, такими як захист від перевантаження, кінцеві вимикачі, кнопки аварійної зупинки та системи запобігання зіткненням, щоб забезпечити плавну та безаварійну роботу. Ці крани пропонують точний контроль над навантаженням рухів, що робить їх придатними для застосувань, які потребують точного налаштування позиціонування. Системи керування розроблені таким чином, щоб бути зручними для користувача, дозволяючи операторам ефективно керувати підйомом, опусканням і горизонтальним переміщенням вантажу.

Електромеханічні крани EOT можна налаштувати відповідно до конкретних експлуатаційних вимог, таких як різна вантажопідйомність, довжина прольоту, висота підйому та системи керування (ручні чи автоматизовані). Конструкція крана забезпечує легкий доступ до компонентів для планового технічного обслуговування та ремонту. Це скорочує час простою та збільшує термін служби крана.

Основні компоненти: двигун, коробка передач, двигун

Місце походження: Хенань, Китай

Гарантія: 1 рік

Вага (кг): 1500 кг

Відео-виїзний огляд: Надається

Звіт про випробування обладнання: надається

Робочий клас: A3/A4/A5

Вантажопідйомність: 3,5,10,16,20,25,32 тонни

Підйомний механізм: електричний тросовий підйомник

Живлення: 3P 220--440 V/50HZ 60HZ

Швидкість руху крана:3-30м/хв

Робоча температура: -20-40 град

Модель керування: ручка/пульт дистанційного керування

Колір: попит клієнтів





1. Головне світло

1) Головна балка електромеханічного мостового крана EOT (Electric Most Traveling) є важливим структурним компонентом, призначеним для підтримки несучих елементів крана. Він діє як основна горизонтальна опорна конструкція для підйомного механізму крана, механізму переміщення та візка.

Основна балка зазвичай виготовляється зі сталі або зварних сталевих профілів (наприклад, двотаврових балок, коробчатих балок або зварних пластинчастих балок), щоб забезпечити міцність і довговічність за великих навантажень. Вона має бути міцною та стабільною, здатною витримувати навантаження навантаженням крана та динамічними силами, такими як прискорення, уповільнення та підйом. Загальні профілі для головної балки включають двотаврові балки, коробчатих балок і ферм залежно від вимог навантаження та прольоту.

Основна балка призначена для витримування ваги візка та підйомника крана, а також вантажу, що піднімається. Балка повинна бути сконструйована таким чином, щоб витримувати не тільки статичні, а й динамічні навантаження, спричинені рухом крана. У двобалкових кранах для додаткової міцності та стійкості використовуються дві паралельні балки (основні балки). Цей тип забезпечує більшу вантажопідйомність і більші прольоти. Для великих і важких застосувань коробчасті балки забезпечують додаткову міцність і стабільність, охоплюючи механізми крана та пропонуючи кращу стійкість до сил кручення.

2. Підйомна система

1) Двигун: двигун підйомної системи в електромеханічному мостовому крані (EOT) відіграє вирішальну роль у підйомі та опусканні вантажів. Цей двигун зазвичай є частиною підйомного механізму крана і має бути потужним і надійним, щоб справлятися з вимогами підйому важких предметів у різних галузях промисловості, таких як будівництво, виробництво та склади.

2) Редуктор: редуктор у підйомній системі електромеханічного крана EOT (Electric Most Traveling) відіграє вирішальну роль у передачі потужності від двигуна до підйомного механізму, як правило, підйомника. Редуктор (також званий редуктором або редуктором) призначений для перетворення високошвидкісного двигуна з низьким крутним моментом у низьку швидкість з високим крутним моментом, необхідним для ефективного підйому важких вантажів.

3) Барабан: Барабан у підйомній системі головним чином відповідає за намотування та розмотування дротяного тросу (або троса), який піднімає та опускає вантаж. Це циліндрична конструкція, навколо якої намотується канат, коли кран переміщує вантаж. Рух барабана контролюється підйомним двигуном крана, який забезпечує потужність для підйому та опускання.

4) Дротові троси: дротяні троси, які використовуються в підйомних системах електромеханічних мостових кранів (EOT), є ключовими компонентами, відповідальними за підйом і опускання важких вантажів. Вони розроблені таким чином, щоб витримувати високу напругу, динамічні навантаження та умови навколишнього середовища, зберігаючи міцність і безпеку.

5) Блок шківа: Блок шківа в підйомній системі, зокрема для електромеханічних (електромагнітних) мостових кранів (кранів EOT), є важливим компонентом, який полегшує підйом і опускання вантажів. Він відіграє вирішальну роль у управлінні розподілом механічного навантаження, зниженні тертя та забезпеченні плавного руху підйомної системи крана.

6) Підйомний пристрій: Підйомний пристрій електромеханічного мостового крана (EOT) зазвичай відноситься до компонента, відповідального за фактичне підйом і опускання вантажів. У крановій системі EOT підйомний пристрій є важливою частиною механізму крана, який забезпечує переміщення важких вантажів по вертикалі.



3.Завершенняперевезення

«Кінцева каретка» електромеханічного EOT (Electric Most Traveling) крана відноситься до опорної конструкції, яка несе міст крана вздовж рейок. Він складається з набору коліс або осей, які дозволяють крану рухатися горизонтально по довжині підкранової смуги. Кінцеві каретки є критично важливими компонентами мостового крана, оскільки вони безпосередньо впливають на стійкість, рух і розподіл навантаження.

Кінцева каретка, як правило, включає в себе систему з приводом від двигуна (наприклад, мотор-редуктор), яка приводить в дію колеса, що дозволяє контролювати рух крана вздовж його злітно-посадкової смуги. Цей механізм може бути оснащений гальмівною системою для зупинки або контролю швидкості руху. Вони встановлюються на рамі кінцевої каретки та використовуються для руху вздовж системи рейок. Колеса повинні бути спроектовані таким чином, щоб витримувати великі навантаження та забезпечувати плавний рух.

Електрична система керування рухом каретки, інтегрована в загальну систему керування краном, що дозволяє оператору керувати положенням крана на колії. Конструкція, яка підтримує колеса та осі. Він призначений для витримування ваги моста крана і вантажу, який він несе. Підшипники використовуються для мінімізації тертя та забезпечення плавного обертання коліс, а опори допомагають стабілізувати конструкцію під час роботи. Конструкція кінцевої каретки повинна забезпечувати стійкість крана під час роботи, особливо при великих навантаженнях.

Підводячи підсумок, можна сказати, що кінцеві візки є важливою частиною конструкції крана EOT, що дозволяє крану рухатися вздовж злітно-посадкової смуги та ефективно й безпечно перевозити вантажі.



4. Механізм переміщення крана

1) Принцип роботи

Коли руховий двигун подається під напругу, він обертає приводний вал, з’єднаний з колесами кінцевої вантажівки. Обертання коліс рухає весь кран уздовж злітної смуги. Напрямок руху (вперед чи назад) контролюється перемиканням полярності джерела живлення двигуна, що змінює обертання двигуна на протилежне. Кран може рухатися з різною швидкістю, залежно від швидкості двигуна та налаштувань системи керування.

2) Функції механізму приводу крана

Підіймання та опускання вантажів. Найосновнішою функцією крана EOT є підйом і опускання матеріалів або вантажів за допомогою підйомного механізму, який працює від електрики.

Горизонтальний рух: крани EOT можуть рухатися горизонтально вздовж фіксованого шляху (рейок або балок), що дозволяє їм переміщувати вантажі з одного положення в інше в межах робочої зони.

Позиціонування вантажу: вони дозволяють точно розташувати важкі або громіздкі вантажі. Це має вирішальне значення в середовищах, де розташування вантажів має бути дуже точним, наприклад, на виробничих підприємствах або складах.

Вертикальний рух: підйомний механізм дозволяє крану піднімати вантажі вертикально, що важливо для укладання матеріалів або їх транспортування між різними рівнями на складі чи виробництві.

Транспортування важких вантажів: крани EOT призначені для роботи з дуже важкими вантажами, часто в діапазоні кількох тонн, залежно від вантажопідйомності крана. Це критично важливо в таких галузях, як металургія, будівництво та виробництво.

Гнучкість у русі: ці крани можуть рухатися по всій довжині своєї колії, і ними можна керувати для точного регулювання їхнього положення. Ця гнучкість робить їх придатними для широкого спектру застосувань.

Дистанційне керування: сучасними кранами EOT часто керують за допомогою дистанційного керування або систем керування з кабіни, що забезпечує легкість у використанні та підвищує безпеку.

5. Механізм пересування візка

1) Структурний склад

Двигун: руховий механізм працює від електродвигуна, як правило, двигуна постійного або змінного струму, який приводить в рух колеса візка через систему редуктора. Двигун часто поєднується з приводом із змінною частотою (VFD), щоб забезпечити точне керування швидкістю, прискорення та уповільнення.

Система приводу: двигун передає потужність через коробку передач (редуктор), яка зменшує швидкість двигуна та збільшує крутний момент, що робить його придатним для переміщення важкого навантаження. Муфта з’єднує вал двигуна з коробкою передач або ведучим валом, забезпечуючи передачу потужності.

Колеса: візок їде по рейковій системі, яка зазвичай встановлюється вздовж верхньої балки. Ці колеса, часто виготовлені зі сталі, встановлені на рамі візка та рухаються по рейках підкранової доріжки. Колеса іноді оснащені підшипниками для зменшення тертя та забезпечення плавного руху.

Рейка: кран розроблено з набором паралельних рейок (зазвичай це частина підйомної балки), які направляють рух візка. Ці рейки потрібно встановити належним чином, щоб забезпечити плавний і точний рух візка.

2) Функція механізму приводу візка

Горизонтальний рух підйомника: механізм візка переміщує підйомний пристрій (компонент, який піднімає та опускає вантажі) уздовж мосту крана. Це дозволяє крану переміщувати вантаж горизонтально по робочій зоні, пропонуючи точний контроль над тим, де вантаж розміщується або піднімається.

Розміщення вантажу: візок допомагає точно розташувати вантаж у певному місці або відносно інших машин, робочих станцій або складських приміщень. Таке розташування життєво важливе для таких завдань, як завантаження/розвантаження, складання або транспортування матеріалів.

Підтримка підйомного механізму: Візок забезпечує стабільну опорну основу для підйомного механізму, який відповідає за підйом і опускання вантажу. Це гарантує, що підйомник залишається вирівняним і збалансованим під час руху, дозволяючи крану працювати плавно та з меншим зносом компонентів.

Плавний рух: Візок оснащений колесами або роликами, які рухаються вздовж рейки або рейки, закріпленої на мосту крана. Плавна робота цих коліс або роликів забезпечує мінімальне тертя, що зменшує споживання енергії та знос компонентів.

Точне керування: Візок, як правило, приводиться в дію електродвигунами, і ним керує частотно-регульований привод (VFD) або інші системи керування, щоб забезпечити точне регулювання швидкості та положення. Це забезпечує безпечну роботу крана з плавним прискоренням і уповільненням.

6.Колесо крана

1) Функція коліс

Опорне навантаження: колеса крана несуть всю вагу крана та його вантаж. Це включає як власну вагу крана, так і будь-який додатковий вантаж, який він піднімає.

Рух: колеса полегшують горизонтальне переміщення крана вздовж злітно-посадкової смуги, часто приводячись у дію від електродвигуна та пов’язаної з ним зубчастої передачі.

Безпека: колеса крана мають бути довговічними та міцними, щоб забезпечити плавний рух і мінімізувати знос.

2) Вимоги до дизайну

Діаметр колеса: Діаметр колеса впливає на вантажопідйомність і плавність руху. Колеса більшого діаметру зазвичай використовуються для більшої вантажопідйомності.

Твердість матеріалу: Твердість матеріалу має бути достатньо високою, щоб протистояти зношенню, але він також повинен забезпечувати певний рівень гнучкості, щоб запобігти крихкості під великим навантаженням.

Тип підшипника: багато кранових коліс обладнано підшипниками для зменшення тертя та підвищення ефективності, хоча деякі крани можуть використовувати конструкцію без підшипників для певних застосувань.

Тип колії: Конструкція колеса має відповідати використаній рейковій колії, забезпечуючи відповідність розміру фланця колеса, профілю та несучої здатності до конкретної кранової рейки.

7.Гак крана

Гак крана є важливим компонентом електромеханічних підйомних кранів (EOT), що відповідає за безпечне та ефективне підіймання та опускання важких вантажів. У крані EOT гак прикріплений до підйомного механізму та призначений для утримання та керування вантажами, коли вони переміщуються по прольоту крана.

1. Матеріал і дизайн

Матеріал: кранові гаки зазвичай виготовляються з високоміцних сталевих сплавів (таких як вуглецева або легована сталь), щоб витримувати великі навантаження та напруги, що виникають під час підйому.

Конструкція: Гак зазвичай має форму «C» або «V», щоб надійно утримувати підйомні стропи або вантажні пристосування. Горловина гака достатньо широка, щоб розмістити підйомний пристрій, тоді як кінчик заокруглений або зігнутий, щоб запобігти ковзанню вантажу.

2. Вантажопідйомність

Кранові гаки розраховані на вантажопідйомність крана. Вони повинні витримувати максимальну вагу, на яку розрахований кран, включаючи коефіцієнти безпеки, щоб запобігти поломці гака. Вантажопідйомність гака має бути чітко визначена відповідно до промислових стандартів і технічних характеристик крана.

3. Функції безпеки

Запобіжна засувка: більшість кранових гаків оснащені запобіжною засувкою, щоб запобігти зміщенню вантажу під час роботи. Ця засувка може бути ручною або автоматичною, залежно від конструкції крана.

Перевірка та випробування: гачки проходять сувору перевірку, випробування та процеси сертифікації, щоб переконатися, що вони відповідають стандартам безпеки. Це включає перевірку на наявність тріщин, зносу, деформації та інших дефектів.

8.Мотор

Особливості кранових двигунів EOT:

Високий крутний момент: необхідний для підйому та переміщення важких вантажів.

Змінна швидкість: багато кранів EOT потребують регулювання швидкості для точного переміщення вантажу.

Довговічність: двигуни повинні витримувати важкі промислові умови, включаючи високу вологість, пил і вібрацію.

Високий пусковий момент: здатність витримувати високі пускові струми без пошкодження двигуна чи системи керування.

Типи приводів і систем управління:

Двигуни постійного струму: вони використовуються в деяких старих системах або спеціалізованих програмах, особливо там, де потрібне плавне та точне керування.

Приводи змінної частоти змінного струму (VFD): більш сучасні крани EOT часто використовують частотні приводи для керування двигунами змінного струму для регулювання швидкості, більш плавної роботи та енергоефективності.

.

9. Звукова та світлова сигналізація та кінцевий вимикач

1) Звукова та світлова сигналізація

Звуковий сигнал (сигнал/сигнал тривоги): попереджає про небезпеку, що насувається, або сповіщає працівників про рух крана, умови перевантаження або будь-яку нестандартну ситуацію. Звуковий сигнал може бути викликаний:

Перевантаження крана (вага перевищує безпечні межі). Робота на високій швидкості або коли перевищуються межі безпечного руху. Ситуації аварійної зупинки. Кран наближається або досягає небезпечного положення. Як правило, гучний гудок, сирена або дзвінок із високою потужністю в децибелах, щоб переконатися, що це може бути чутно над навколишнім шумом у промисловому середовищі.

Світлова сигналізація (миготливі вогні або сигнальні маячки): надає візуальну підказку, яка доповнює звукову сигналізацію, гарантуючи, що навіть якщо звуку не чутно, працівники все ще можуть бачити сповіщення. Часто використовується в шумних приміщеннях.

2) Кінцевий вимикач

У контексті електромеханічних (EOT) кранів кінцевий вимикач є важливим компонентом безпеки та керування, який слугує для зупинки або обмеження руху крана, коли він досягає попередньо визначеного положення. Ці перемикачі використовуються для запобігання переміщенню або пошкодженню, гарантуючи, що рухи крана обмежені певними межами. Кінцеві вимикачі зазвичай встановлюються в кінці шляху руху крана на підйомнику, візку або мосту.

Призначення: запобігання переміщенню підйомника, візка та мосту крана.

Типи:

Кінцевий вимикач підйому: запобігає висуванню гака занадто високо або низько.

Кінцевий вимикач візка: запобігає переміщенню візка надто далеко вздовж балки.

Кінцевий вимикач мосту: зупиняє переміщення мосту за межі визначеного діапазону ходу.

10. Захисні пристрої

1. Кінцеві вимикачі

Призначення: запобігання переміщенню підйомника, візка та мосту крана.

Типи:

Кінцевий вимикач підйому: запобігає висуванню гака занадто високо або низько.

Кінцевий вимикач візка: запобігає переміщенню візка надто далеко вздовж балки.

Кінцевий вимикач мосту: зупиняє переміщення мосту за межі визначеного діапазону ходу.

2. Захист від перевантаження

Призначення: запобігає підйому краном, що перевищує його номінальну вантажопідйомність.

Типи:

Датчики навантаження: контролюйте вагу вантажу, що піднімається.

Система попередження про перевантаження: Сигналізація або візуальний індикатор, який активується, якщо кран перевищує свою вантажопідйомність.

3. Кнопка аварійної зупинки

Призначення: Забезпечує швидкий засіб негайної зупинки крана в разі надзвичайної ситуації.

Розташування: Зазвичай розміщується в легкодоступних місцях навколо крана, включаючи кабіну оператора та пульт дистанційного керування.

4. Гальмівна система

Призначення: гарантує, що кран може зупинитися та безпечно утримувати свій вантаж.

Типи:

Робоче гальмо: використовується для зупинки крана під час нормальної роботи.

Стопорне гальмо: утримує вантаж нерухомим, коли кран стоїть.

Аварійне гальмо: спрацьовує, якщо робочі гальма відмовляють, забезпечуючи безпеку в екстрених ситуаціях.

5. Пристрій проти зіткнення

Призначення: запобігає зіткненню крана з іншими предметами, спорудами або іншими кранами.

Типи:

Датчики наближення: виявляють перешкоди на шляху крана.

Радарні або лазерні системи: використовуються для виявлення об’єктів у режимі реального часу та відповідного коригування руху крана.

6. Захист від підйому та опускання

Призначення: запобігає надто високому підйому або опусканню гака підйому, що може призвести до нещасних випадків або пошкоджень.

Функція: автоматично зупиняє підйомник, якщо гак досягає заданої високої або низької точки.

7. Попереджувальні та індикаторні лампи

Призначення: надає візуальне сповіщення оператору та персоналу, який знаходиться поруч.

Типи:

Миготливі вогні: попереджають про рух крана.

Робоче освітлення: переконайтеся, що робоча зона крана добре освітлена, особливо в умовах поганої видимості.

8. Індикатор моменту навантаження крана (LMI)

Призначення: відстежує вантажний момент (поєднання ваги вантажу та його положення на крані), щоб переконатися, що він залишається в безпечних межах.

Функція: попереджає оператора, якщо кран ризикує перекинутися або перевищити свою вантажопідйомність.

9. Обмежувач гойдання

Призначення: запобігає сильному хитанню гака крана та удару об навколишні конструкції чи інші предмети.

Особливість: обмежує кут переміщення вантажу, особливо при швидкісних роботах.

10. Аварійне освітлення

Призначення: Забезпечує освітлення робочої зони крана при відключенні електроенергії або під час роботи в нічний час.

11. Крани з датчиками контролю швидкості

Призначення: ці датчики контролюють швидкість крана та забезпечують його роботу в безпечних межах, запобігаючи надмірній швидкості, яка може призвести до аварій.

12. Наземна панель керування та дистанційне керування

Призначення: дозволяє операторам контролювати та контролювати кран із землі або на безпечній відстані.

Особливості: аварійна зупинка, контроль навантаження та контроль руху з землі.

13. Сигнал/система сигналізації

Призначення: попереджає персонал, коли кран збирається рухатися або під час надзвичайних ситуацій.

Розташування: зазвичай розташоване на робочому місці оператора або як частина електричної системи крана.

14. Пристрій проти розгойдування

Призначення: Зменшує коливання вантажу під час руху, забезпечуючи більшу стабільність.

Функція: використовує датчики та механізми зворотного зв’язку для протидії коливанню.

15. Системи захисту від падіння (для технічного обслуговування)

Призначення: Забезпечує безпеку персоналу, що працює на крані або біля нього під час технічного обслуговування.

Типи: системи зупинки падіння, поручні безпеки та рятувальні мотузки.

11. Режим керування

1. Режим керування підвіскою

Опис: кранівник керує краном за допомогою ручного підвісного пульта керування (дротового або бездротового контролера). Підвіска зазвичай має кнопки або джойстик для керування підйомником, візком і рухом моста.

Використання: найчастіше використовується для легких кранів і в ситуаціях, коли оператор повинен бути мобільним, але все ще в безпосередній близькості від крана.

Переваги:

Простий у використанні і відносно невисока вартість.

Оператор має прямий контроль над рухами крана.

Недоліки:

Обмежений діапазон руху, оскільки оператор повинен залишатися в межах досяжності підвіски.

Не ідеально підходить для великих або складних операцій.

2. Режим радіо дистанційного керування

Опис: у цьому режимі оператор використовує бездротовий радіочастотний (РЧ) пульт дистанційного керування для керування краном. Це забезпечує оператору більшу мобільність порівняно з підвісним керуванням.

Використання: використовується в кранах, де операторам потрібно працювати на відстані, або в середовищах, де мобільність важлива.

Переваги:

Дозволяє оператору вільно пересуватися на більшій території.

Більша гнучкість і комфорт порівняно з дротовим підвісним керуванням.

Недоліки:

На нього можуть вплинути перешкоди сигналу або збої живлення.

Вимагає ретельного програмування та керування функціями безпеки.

3. Режим управління кабіною

Опис: кранівник знаходиться всередині кабіни управління, розташованої на мосту крана. Цей режим забезпечує повний контроль над рухами крана за допомогою серії елементів керування, важелів і кнопок усередині кабіни.

Застосування: зазвичай використовується для великих, важких кранів, таких як ті, що використовуються на металургійних заводах, у портах або на великих складах.

Переваги:

Оператор має повний огляд усієї робочої зони.

Дозволяє точно контролювати складні підйомні завдання.

Недоліки:

Обмежена видимість зон, які не знаходяться в межах прямої видимості оператора.

Оператори можуть відчувати втому після тривалої роботи в кабіні.

4. Автоматизований режим керування

Опис: у цьому режимі рухи крана контролюються автоматично за допомогою попередньо запрограмованих команд або центральної системи керування. Оператор може контролювати та регулювати налаштування, але не керує рухами вручну.

Використання: використовується в середовищах, де виконуються повторювані завдання, наприклад, на великих промислових або виробничих підприємствах.

Переваги:

Висока точність і ефективність з мінімальним втручанням людини.

Зменшення ризику людської помилки.

Недоліки:

Високі початкові інвестиції в технології автоматизації.

Потребує регулярного обслуговування автоматизованих систем і датчиків.

5. Режим керування джойстиком

Опис: джойстик або важіль керування використовується для керування краном, зазвичай для більш точного керування рухами. Цей режим можна комбінувати з підвісним або радіопультом.

Застосування: зазвичай зустрічається на кранах зі складними операціями, де потрібен точний контроль.

Переваги:

Оператору легше виконувати точні налаштування.

Краща ергономіка для операторів під час тривалих робочих змін.

Недоліки:

Для ефективної роботи потрібна підготовка та навички.

Може бути дорожчим порівняно з більш простими методами контролю.

6. Режим керування без водія

Опис: у цьому режимі використовуються передові датчики, камери та штучний інтелект, щоб кран міг працювати без участі оператора. Кран може виявляти перешкоди та відповідно коригувати свій шлях, а також самостійно піднімати та переміщувати матеріали.

Використання: в основному використовується в високоавтоматизованих середовищах, таких як розумні фабрики, автоматизовані склади або порти.

Переваги:

Немає необхідності в присутності людини-оператора.

Високий рівень автоматизації, знижує трудовитрати та підвищує безпеку.

Недоліки:

Дуже високі початкові інвестиції в технологію.

Потрібна високорозвинена інфраструктура та надійна система обслуговування.

7. Подвійний режим керування

Опис: у цьому режимі краном може керувати як оператор кабіни, так і зовнішній оператор (за допомогою пульта або радіокерування). Це забезпечує більш гнучкий і резервований контроль, особливо в складних або небезпечних операціях.

Використання: поширене в кранах, які працюють у небезпечних або високоточних середовищах, наприклад, при будівництві великих конструкцій або підйомі важких матеріалів.

Переваги:

Гнучкість у роботі крана з резервуванням у разі відмови.

Підвищує безпеку, дозволяючи дистанційне керування, коли це необхідно.

Недоліки:

Може призвести до плутанини, якщо обидва оператори не скоординовані.

Може збільшити експлуатаційні витрати.

12.Ескіз



13.Основні технічні





1. Ефективність і точність

Плавна робота: крани EOT забезпечують плавний і контрольований підйом, що є критично важливим для точного транспортування чутливих або важких матеріалів.

Точне позиціонування: вони оснащені складними засобами керування, які дозволяють точно переміщувати вантажі, забезпечуючи точність у таких завданнях, як розміщення матеріалу.

2. Енергоефективність

Електрична енергія: крани EOT живляться від електрики, що робить їх більш енергоефективними порівняно з іншими типами кранів, які можуть покладатися на дизельні або гідравлічні системи.

Регенеративне гальмування: багато сучасних кранів EOT оснащені системами рекуперативного гальмування, які дозволяють крану повертати енергію в мережу або використовувати її для інших операцій, додатково зменшуючи споживання енергії.

3. Висока вантажопідйомність

Крани EOT призначені для роботи з широким діапазоном вантажопідйомності, від легких до важких, що робить їх універсальними для багатьох промислових застосувань, таких як металургійні заводи, склади та будівельні майданчики.

4. Рентабельність

Нижчі експлуатаційні витрати: через електричну роботу та мінімальні вимоги до обслуговування крани EOT зазвичай несуть нижчі експлуатаційні витрати та витрати на технічне обслуговування порівняно з гідравлічними або дизельними кранами.

Тривалий термін служби: за належного обслуговування крани EOT, як правило, мають тривалий термін служби, що сприяє зниженню загальної вартості володіння.

5. Зменшене технічне обслуговування

Менше рухомих частин: порівняно з гідравлічними системами, електромеханічні крани мають менше складних компонентів, що полегшує їх обслуговування.

Менший знос: електричні двигуни зазвичай менше зношуються, ніж гідравлічні насоси або дизельні двигуни, що призводить до скорочення часу простою та потреби в обслуговуванні.

6. Покращена безпека

Автоматичні функції. Сучасні крани EOT часто оснащені функціями безпеки, такими як захист від перевантаження, системи запобігання зіткненням і кінцеві вимикачі, які допомагають запобігти нещасним випадкам і підвищити безпеку працівників.

Покращений контроль: завдяки інтеграції вдосконалених систем керування крани EOT пропонують кращу керованість і контроль руху, зменшуючи ризик нещасних випадків.

7. Гнучкість і адаптивність

Настроювані конструкції: крани EOT можуть бути розроблені зі спеціальними функціями для унікальних застосувань. Їх можна налаштувати за висотою підйому, прольотом і вантажопідйомністю відповідно до різних експлуатаційних потреб.

Багатоцільовий: вони широко використовуються в таких галузях, як будівництво, транспортування, виробництво та логістика, обробляючи широкий спектр вантажів і завдань.

8. Зменшення впливу на навколишнє середовище

Низькі викиди: завдяки електроприводу крани EOT виробляють менше викидів порівняно з кранами, що працюють на викопному паливі, що робить їх більш екологічними.

Зменшення шуму: електричні крани зазвичай створюють менше шуму порівняно з дизельними або гідравлічними кранами, що сприяє більш тихій робочій обстановці.

9. Ефективність простору

Компактний дизайн: крани EOT зазвичай розроблені таким чином, щоб вписуватися в обмежений простір заводів, складів або будівельних майданчиків, а їх підвісна конструкція допомагає максимально збільшити простір.

10. Інтеграція з сучасними технологіями

Автоматизація: крани EOT можна інтегрувати з автоматизованими системами для таких операцій, як дистанційне керування, моніторинг навантаження та реєстрація даних, покращуючи загальну продуктивність і надійність системи.

Інтелектуальні функції: завдяки прогресу в IoT та AI крани EOT можна контролювати та оптимізувати для продуктивності в режимі реального часу, підвищуючи продуктивність і прогнозоване обслуговування.





1. Заводи-виробники

Транспортування матеріалів: крани EOT використовуються для переміщення сировини, компонентів і готової продукції між різними секціями виробничого підприємства.

Складальні лінії: крани допомагають позиціонувати важкі деталі для складання в таких галузях, як автомобільна, аерокосмічна промисловість і виробництво важкого обладнання.

2. Металургійні заводи

Робота з гарячими матеріалами: крани EOT на металургійних заводах використовуються для переміщення розплавленого металу, металобрухту та інших важких матеріалів. Зазвичай вони призначені для роботи при високих температурах.

Лиття та формування: крани допомагають у переміщенні металевих злитків, заготовок або слябів під час процесів лиття та формування.

3. Суднобудування

Важкий підйом: крани EOT необхідні на верфях для підйому важких сталевих пластин, частин корабля та іншого обладнання, що використовується в суднобудуванні.

Підтримка монтажу: вони також допомагають складати великі секції кораблів або човнів у сухих доках.

4. Склади та центри розподілу

Зберігання та пошук: на великих складах або розподільних центрах крани EOT використовуються для переміщення товарів з одного місця в інше, полегшуючи доступ і зменшуючи ручну працю.

Штабелювання піддонів: крани можуть допомогти завантажувати та розвантажувати піддони з високих складських стелажів, підвищуючи ефективність операцій.

5. Будівельні майданчики

Транспортування матеріалів: крани EOT використовуються в будівництві для переміщення великих будівельних матеріалів, таких як бетон, сталеві балки та інші важкі предмети, з однієї ділянки в іншу.

Збірні компоненти: крани також використовуються для підйому збірних будівельних компонентів і їх точного розміщення в будівельних проектах.

6. Електростанції

Переміщення важкого обладнання: на електростанціях крани EOT допомагають переміщувати великі компоненти, такі як турбіни, генератори та трансформатори, а також транспортувати паливо чи золу.

Технічне обслуговування: вони також використовуються для обслуговування, підйому та заміни частин обладнання заводу.

7. Порти та контейнерні термінали

Обробка контейнерів: крани EOT використовуються в портах для завантаження та розвантаження контейнерів із суден. Вони життєво важливі для підвищення ефективності логістичних операцій.

Переміщення вантажів: вони також використовуються для переміщення інших типів вантажів, включаючи сипучі матеріали або загальні вантажі.

8. Гірнича справа

Транспортування матеріалів: у гірничих роботах ці крани використовуються для переміщення видобутих матеріалів, гірських порід або руд з однієї частини процесу видобутку до іншої.

Технічне обслуговування обладнання: крани EOT необхідні для обслуговування важкого гірничого обладнання шляхом підйому та заміни великих компонентів.

9. Хімічна та фармацевтична промисловість

Робота з небезпечними матеріалами: у галузях промисловості, які мають справу з небезпечними матеріалами, крани EOT використовуються для безпечного переміщення та обробки контейнерів, бочок і чанів, що містять хімікати чи інші чутливі продукти.

Виробничі лінії: ці крани допомагають переміщувати матеріали вздовж виробничих ліній, наприклад, у виробництві фармацевтичних продуктів.

10. Аерокосмічна

Транспортування компонентів: крани EOT використовуються для переміщення великих аерокосмічних компонентів, таких як крила літака, секції фюзеляжу або двигуни, у складальних і технічних приміщеннях.

Точне транспортування: ці крани оснащені функціями для обробки делікатних і точних деталей, не пошкоджуючи їх.





1. Проектування та інжиніринг

Попередній проект: на основі вимог замовника (вантажопідйомність, проліт, висота підйому, робоче середовище) інженери доопрацьовують проект крана. Це включає специфікації конструкції, механічної системи та електричної системи.

Моделювання САПР: компоненти крана моделюються за допомогою програмного забезпечення автоматизованого проектування (САПР) для оптимізації конструкції, простоти складання та обслуговування.

Стандарти безпеки: конструкція відповідає міжнародним стандартам, таким як IS, DIN або IEC, що гарантує відповідність крана нормам безпеки.

2. Закупівля матеріалів

Сировина: сталеві пластини, балки, кутники та інші конструкційні компоненти закуповуються. Ці матеріали проходять перевірку на якість і відповідність стандартам.

Електричні компоненти: двигуни, панелі керування, електричні кабелі та інші частини постачаються від постачальників.

3. Виготовлення компонентів

Виготовлення конструкцій: сталеві пластини та балки вирізаються, формуються, зварюються та збираються, щоб утворити основні структурні компоненти крана, такі як міст, кінцеві візки та підйомний візок.

Різання та зварювання: компоненти розрізаються за допомогою верстатів з ЧПК і зварюються за допомогою автоматизованих або ручних процесів зварювання. Високоміцне зварювання необхідне для несучих компонентів.

Свердління та складання: висвердлюються отвори для болтів, штифтів та інших кріплень. Після цього компоненти збираються в підвузли, такі як міст, візок і підйомник.

4. Механічна збірка

Збірка мосту: Міст крана, який проходить через робочу зону, збирається шляхом з’єднання балок і елементів конструкції. Також до мосту кріпляться колеса та колісні рами.

Збір візка: Візок підйомника, який рухається по мосту крана, збирається. Це включає в себе кріплення двигуна, редуктора та підйомного механізму.

Збірка підйомника: підйомник, який включає в себе барабан, трос, двигун і коробку передач, збирається. Для точного підйому вантажу важливо забезпечити плавну роботу.

5. Електромонтаж

Монтаж двигуна: Установлені електродвигуни для приводів підйомника, мосту, візка.

Панель управління та електропроводка: встановлено панель керування краном, включаючи електричні схеми. Електропроводка для систем живлення, управління та безпеки завершена, підключаються двигуни, датчики та інші компоненти.

Датчики та функції безпеки: для забезпечення безпечної роботи встановлено пристрої безпеки, такі як обмежувачі навантаження, пристрої запобігання зіткненням і захист від перенапруги.

6. Програмування системи керування

Інтеграція ПЛК: управління краном здійснюється за допомогою системи програмованого логічного контролера (ПЛК). Це передбачає програмування ПЛК для управління рухом підйомника, моста та візка, а також для інтеграції функцій безпеки, таких як моніторинг ваги вантажу та аварійна зупинка.

Пульт дистанційного керування: якщо потрібно, інтегрована система дистанційного радіоуправління або підвісне керування.

Тестування та калібрування: систему керування перевірено, щоб переконатися, що всі рухи (підйом, опускання, рух) реагують і точні.

7. Збірка та інтеграція

Повне складання: після того, як усі основні компоненти (конструкція, електричні та механічні) виготовлені та підготовлені, кран повністю збирається на заводі.

Остаточні налаштування: кран налаштований для безперебійної роботи. Це включає в себе регулювання розташування коліс, забезпечення плавного підйому та перевірку загальної функціональності.

8. Тестування

Тестування перед доставкою: кран проходить ретельні випробування, щоб переконатися, що він відповідає всім специфікаціям конструкції та стандартам безпеки.

Випробування на навантаження: кран випробовується з навантаженням, що дорівнює його номінальній вантажопідйомності, щоб забезпечити безпечний підйом і стабільність.

Функціональне тестування: усі рухи (підйомник, візок, рух мосту) перевіряються на плавність і точність.

Електричні випробування: електричні системи перевіряються на відповідність напрузі, струму та безпеці.

Тестування системи керування: перевіряється система керування, щоб переконатися, що вона працює належним чином, включаючи аварійну зупинку та сигналізацію безпеки.

9. Контроль якості

Протягом усього виробничого процесу проводяться різні перевірки контролю якості, такі як випробування матеріалів, перевірка зварних швів, точність розмірів і випробування електричної системи.

Остаточна перевірка проводиться, щоб переконатися, що кран готовий до відправлення. Це включає перевірку цілісності всіх систем безпеки та функціональності.

10. Упаковка та відправка

Після успішного тестування та перевірки кран розбирається на транспортабельні компоненти (при необхідності) і упаковується для доставки.

Потім кран доставляється на місце замовника.

Вигляд майстерні:

Компанія встановила інтелектуальну платформу управління обладнанням, а також встановила 310 комплектів (комплектів) вантажно-зварювальних роботів. Після завершення плану буде понад 500 комплектів (комплектів), а рівень підключення обладнання досягне 95%. Введено в експлуатацію 32 зварювальні лінії, планується встановити 50, а рівень автоматизації всієї лінійки досяг 85%.
