Металургійний кастинг над головою



Металургійні лиття кранів спеціально розроблені для обробки розплавленого металу, важких виливків та інших матеріалів, що використовуються в металургійних процесах, забезпечуючи надійні та безпечні підйомні розчини в екстремальних умовах.

Основні особливості:
Висока вантажопідйомність: призначена для підйому та транспортування важких навантажень, включаючи розплавлені металеві ковшки, сталеві заготовки та великі форми для лиття.
Теплостійкість: компоненти крана, такі як гачки, мотузки та механізми підйому, побудовані для витримки високих температур, які зазвичай зустрічаються у ливарних та сталевих рослинах.
Довговічність та міцність: побудовані з високоміцними матеріалами для обробки вимогливого середовища металообробної галузі, забезпечуючи довгострокову продуктивність.
КОНТРОЛЬ ТЕКЦІЇ: Оснащений вдосконаленими системами управління для гладких та точних операцій з підняттям та зниженням, необхідних для безпеки в середовищах з розплавленим металом.
Особливості безпеки: Включає надлишкові механізми безпеки, такі як захист перевантаження, системи аварійних зупинок та гальмування, що захищається від невдачі, для захисту як операторів, так і матеріалів.
Параметри налаштування: Крани можна налаштувати відповідно до конкретних потреб металургійного процесу, з різними конфігураціями для підняття розплавленого металу, сталевих виробів або важких виливків.



Макс. Висота підйому: 25 м, 15 м, 20 м

Гарантія основних компонентів: 1 рік

Гарантія: 1 рік

Вага (кг): 45000 кг

Номінальний момент підйому: 3200KN

Макс. Підняття навантаження: 320TON

Span: 22m -31. 5 м

Обов'язок: a7 ~ a8

Клас захисту: IP55

PLC: Підтримка

Джерело живлення: 380 ~ 480V 50 Гц

1. Головний промінь

Основний промінь металургійного лиття надлистого крана є одним із найважливіших структурних компонентів, що підтримує вагу крана та навантаження, що піднімається. Він призначений для носіння важких і часто розплавлених металів або інших гарячих матеріалів у металургійному середовищі. Ось ключові особливості та функції основного променя в цьому типі крана:

• Міцність матеріалу: Основний промінь, як правило, виготовляється з високоміцної сталі або інших міцних матеріалів, щоб витримати велике навантаження та високі температури, що містяться в металургійних застосуванні.
• Дизайн: Промінь зазвичай має дизайн I-променя або коробки для оптимальної міцності та жорсткості. Його форма дозволяє йому нести навантаження, мінімізуючи вагу.
• Розмір і вантажопідйомність: Металургійні крани будуються для обробки великих навантажень, іноді перевищують сотні тонн. Основний промінь призначений для того, щоб мати ці екстремальні ваги, зберігаючи стабільність та безпеку.
• Теплостійкість: Враховуючи гаряче робоче середовище, основний промінь часто розробляється з теплостійкими покриттями або матеріалами для запобігання викривлення або пошкодження через вплив розплавленого металу або високих температур.
• Резистентність до втоми: Кран повинен бути довговічним протягом тривалих періодів роботи. Основний промінь призначений для протистояння втомі завдяки постійному навантаженню, вивантаженню та можливих ударних навантаженнях у виробничому або плавному середовищі.
• Міркування безпеки: Крім конструкційної цілісності, основний промінь буде включати такі функції, як обмежені вимикачі, датчики перевантаження та гальмо безпеки, щоб забезпечити безпечне функціонування крана під великими навантаженнями.
• Технічне обслуговування та огляд: Основний промінь вимагає регулярного обслуговування та огляду, особливо в суворих умовах, таких як металургійні рослини, де високі температури та абразивні матеріали можуть спричинити знос.



2. Система

Система підйому металургійного лиття надлистого крану призначена для обробки важких навантажень, часто розплавлених металів, форм та інших матеріалів, пов'язаних з процесами лиття на металургійному заводі. Він включає кілька ключових компонентів:
1. Механізм підйомника:
Механізм підйомника є ядром системи підйому. Він включає підйомний двигун, передачі та барабан або візок, які керують підняттям та опусканням навантажень.
У металургійних застосуванні підйомники, як правило, важкі, розроблені для точності в обробці надзвичайно високих навантажень.
2. Підняття гачків або захоплення:
Підйомні гачки або захоплення спеціально розроблені для типу матеріалу, який піднімається, будь то розплавлений метал, ковшки чи злитки.
Для обробки розплавленого металу спеціальні конструкції, такі як ковшові гачки або електромагнітні захоплення, часто використовуються для безпеки та ефективності.
3. Структура крана:
Сама структура кранів складається з рейок, балок та балки, які дозволяють механізму підйомника рухатися по довжині крана. Ці структури зазвичай армовані для обробки екстремальних ваг матеріалів, що піднімаються.
4. Система управління:
Система управління краном, як правило, включає підвісний контроль, радіо -управління або автоматизовану систему, яка дозволяє операторам з точністю керувати підйом, опусканням та бічним рухом.
Особливості безпеки, такі як обмежувачі навантаження, захист від перевищення швидкості та системні систем, є невід'ємною частиною безпеки під час роботи.
5. Механізм приводу:
Механізм приводу складається з двигунів, коробки передач та приводів, які живлять рухи візки та мостові рухи крана. Ці двигуни спеціально розроблені для обробки великих навантажень та екстремальних температур у металургійному середовищі.
6. Особливості безпеки:
Враховуючи небезпечну природу металургії та кастингу, ці крани включають надійні системи безпеки. Сюди можна віднести датчики навантаження, аварійні гальма, захист перевантаження та системи, які запобігають експлуатації крана, якщо він перевищує встановлені параметри.
7. Толерантність до високої температури:
На металургійній рослині система крана та підйому повинна терпіти високі температури, особливо при обробці розплавленого металу. Матеріали, що використовуються в конструкції крана, такі як високотемпературні сталі, вибираються для їх міцності та міцності при підвищеній температурі.
8. Електромагнітне підйом (для розплавленого металу):
У випадках, коли обробляється розплавлений метал, можуть використовуватися електромагнітні системи підйому замість звичайних гачків або захоплень. Електромагнітне підйом може безпечно обробляти розплавлений метал у ковшах, оскільки він уникає прямого контакту з металом і знижує ризик розливу.

















3.карауна

Кінцева перевезення металургійного кастингу надлистого крана відноситься до тієї частини крана, яка підтримує всю структуру крана і полегшує її рух уздовж колії. У цьому контексті кінцева перевезення відіграє вирішальну роль у підйомі та обробці розплавлених металів та важких кастингових навантажень, які потребують високоміцних матеріалів та точної інженерії.

Основні характеристики кінцевої перевезення для металургійних кастингу надлиг, як правило, включають:
Важка конструкція: Кінцеві вагони повинні бути побудовані для витримки високих навантажень та суворих умов праці, таких як екстремальні температури та важкі вібрації.
Вибір матеріалу: Сталь з високою міцністю або інші довговічні матеріали часто використовуються для того, щоб кінцева карета може пережити напруги від підняття розплавленого металу або великих виливків.
Система двигуна та приводу: Кінцева вагона розміщує двигуни, колеса та приводні системи, необхідні для переміщення крана по його доріжці. Сюди входить точні системи передачі та гальмування.
Вирівнювання та стабільність: Правильне вирівнювання має вирішальне значення для забезпечення плавного руху крана та запобігання зносу або пошкодженню доріжок та інших компонентів крана.
Особливості безпеки: завдяки великим навантаженням та небезпечним середовищем у металургійних спорудах, системах безпеки, таких як захист перевантаження, обмежені вимикачі та аварійні гальма.



4. Механізм подорожей

Механізм подорожей крана в металургійному литі кастингу - це критичний компонент, який дозволяє крану рухатися горизонтально по майстерні або заводській підлозі. Ця система гарантує, що навантаження транспортується ефективно та точно.
1. Подорожній мотор
Двигун забезпечує необхідну потужність для керування краном уздовж злітно -посадкової смуги. Ці двигуни, як правило, є високоефективними, важкими типами, розробленими для вирішення ваги та експлуатаційних потреб промислових умов.
Швидкість двигуна може бути змінною, щоб запропонувати точний контроль над рухом крана.
2. Редукторне спорядження
Двигун підключений до редукторної передачі, що зменшує високу швидкість двигуна до більш керованої швидкості для подорожі крана. Це також збільшує крутний момент, що дозволяє крану переносити більш важкі навантаження.
3.
Колеса приводу встановлені на механізмі подорожей крана і відповідають за контакт з рейками злітно -посадкової смуги, що дозволяє крану рухатися по своєму шляху.
Ці колеса зазвичай оснащені високоміцними підшипниками, щоб забезпечити плавний рух та зменшити знос з часом.
4. Томерна та залізнична система
Над головою кран зазвичай подорожує по набору рейок, встановлених на будівельній конструкції або козлиці.
Бавер, яка є основною горизонтальною частиною крана, підтримується візками, що проходять уздовж цих рейок.
5. Гальмівний механізм
Накладні крани, особливо у важких програмах, таких як металургія та кастинг, потребують надійних гальм, щоб безпечно зупинити або утримувати кран на місці. Зазвичай для цього використовуються електромагнітні гальма або барабанні гальма.
Ці гальма призначені для обробки високих навантажень та потенціалу для раптових зупинок в операції.
6. Система управління
Механізм подорожей крана часто оснащений системою управління, яка може включати підвіску, радіо -контроль або навіть автоматизовані системи управління для точної роботи.
Для важких кранів, що використовуються при металургійному литі, система управління повинна бути дуже чутливою, часто інтегрована з навантажувальними клітинами та механізмами безпеки, щоб уникнути перевантажень.
7. Особливості безпеки
Обмеження вимикачів: запобігти виїзду крана за межі певних точок, захист конструкції та навантаження.
Системи проти зіткнення: Вони особливо важливі в таких середовищах, як кастинг, де одночасно можуть працювати кілька кранів.
Запровадження навантаження: Оскільки крани, що часто керують, часто обробляють великі, важкі розплавлені метал або сировину, для зменшення коливань навантаження під час руху використовуються системні системи демпінгу.
8. Структурна конструкція
Рама, яка підтримує механізм подорожей, повинна бути надійною, щоб протистояти екстремальних умовах навколишнього середовища на металургійних рослинах, включаючи високі температури, корозійні елементи та важкі ударні навантаження.

5. Трольлі Механізм подорожей

Механізм подорожей візки металургійного лиття надлистого крана є важливим компонентом, який забезпечує руху крана по своїй доріжці і належним чином розміщує підйом для підйому або розміщення матеріалів, таких як розплавлений метал, форми або сталеві вироби, у процесі лиття.
1. Структура візки:
Візок - це колісна конструкція, яка працює на рейці або промені, яка є частиною верхнього крану. Він несе підйомник і встановлюється на мосту крана, як правило, перпендикулярно до основної балки крана.
У тролейбусі розміщується підйомний барабан або механізм підйому та двигун, який його керує.
2. Механізм приводу:
Віза зазвичай керується електродвигуном, який працює через редукторну коробку передач та набір приводних коліс. Колеса, як правило, живляться від постійного струму (постійного струму) або моторного струму (змінного струму), залежно від конструкції крана та конкретного застосування.
Система приводу підключена до візок, які проходять вздовж рейок крана. Двигун візки зазвичай працює через інвертор частоти, який контролює швидкість і напрямок візки.
3. Рейки та підшипники візки:
Візарок подорожує вздовж рейок, встановлених на мосту крану. Ці рейки призначені для забезпечення плавного та ефективного руху, а часто залізничні підшипники або валики використовуються для зменшення тертя та зносу.
Для обробки високошвидкісних або важких операцій у металургійних умовах ці рейки та підшипники, як правило, високоміцні, теплостійкі матеріали, щоб витримати суворі умови експлуатації, такі як високі температури від обробки розплавлених металів.
4. Система управління:
Рух візки контролюється оператором через панель управління або пульт дистанційного керування. Оператор може регулювати швидкість та напрямок візки залежно від позиціонування потреб навантаження.
Деякі накладні крани також містять програмовані логічні контролери (PLC), які можуть автоматизувати хід тролейбус на основі певних параметрів (таких як положення або швидкість), забезпечуючи точні та повторювані рухи.
5. Механізми безпеки:
Враховуючи важкі навантаження та небезпечні матеріали (наприклад, розплавлений метал) при металургійному литі, візка часто оснащена функціями безпеки, такими як:
Обмеження вимикачів для запобігання перенапруг на обох кінцях доріжки.
Датчики перевантаження для захисту візку та підйомника від надмірної ваги.
Кнопки аварійних зупинок, щоб зупинити рух у разі несправностей.

6. Кранне колесо

Колесо крана металургійного кастингу над головою відіграє життєво важливу роль у підтримці руху крана вздовж залізничної колії. Ці колеса спеціально розроблені для того, щоб протистояти високим напруженням, великим навантаженням та підвищеній температурі, які зазвичай стикаються в сталевих млинах, ливарних виробах або будь -якому іншому промисловому середовищі, де обробляється розплавлений метал.

Деякі ключові міркування для кранів -коліс у цій обстановці:

• Вибір матеріалу: Високоякісна кована сталь або інші міцні сплави використовуються для витримки високої температури та умов великого навантаження.
• Теплостійкість: Металургійне лиття кранів піддається екстремальній температурі, тому колеса крана повинні бути стійкими до тепла, часто виготовленими з матеріалів з високою термічною стійкістю.
• Навантажувальна здатність: Ці колеса повинні підтримувати вагу як самого крана, так і навантажень, які він перевозить, що може бути значним на металургійному заводі.
• Довговічність: Суворе робоче середовище означає, що колеса крана повинні бути надзвичайно міцними та стійкими до зносу, щоб зменшити витрати на обслуговування та простої.
• Точність: Точне вирівнювання коліс є критичним для плавної роботи та для запобігання таких проблем, як знос або нерівність, що може вплинути на продуктивність крана.





7. Кран гачок

Гачок крана в металургійному литтях кастингу - це критичний компонент, який використовується для підйому та переміщення важких навантажень, як правило, в таких середовищах, як сталеві заводи або ливарні, де обробляється розплавлений метал. Ось більш детальний зрив того, що передбачає цей компонент:

1. Дизайн та матеріал
Матеріал: Гачки крана в металургійних кранах, як правило, виготовляються з високоміцних сталевих сплавів, часто з теплостійкими та стійкими до зносу властивостей. Це гарантує, що вони можуть впоратися з високими температурами та великими навантаженнями, поширеними в металургії.
Форма: гачки зазвичай розроблені з вигнутою формою для безпечного закріплення навантажень і запобігання їх вислизання. Деякі гачки розроблені з додатковим механізмом блокування для додаткової безпеки.
2.
Теплостійкість: Металургійні лиття кранів часто працюють у високотемпературних умовах, тому гачки крану призначені для протистояння тепловому напрузі. Це може включати використання спеціалізованих покриттів або термообробленої сталі.
Вартість навантаження: Ці гачки побудовані для обробки надзвичайно важких навантажень, від декількох тонн до більшої, залежно від ємності крана. Навантажувальна здатність часто змінюється залежно від конструкції гака та механізму підйому крана.
Носистійкість: оскільки гачок може взаємодіяти з абразивними матеріалами, включаючи розплавлений метал, шлак та інші важкі матеріали, стійкість до зносу є важливою особливістю. Деякі гачки мають додаткові шари загартованої сталі або покриття для більш тривалого терміну служби.
3. Особливості безпеки
Анти-ковзання: Багато гачків крана оснащені такими функціями безпеки, як проти ковзання покриття або пристрої, щоб забезпечити, щоб навантаження залишалося надійним під час транспортування.
Обмежувачі навантаження: У деяких випадках гачки можуть бути обладнані пристроями, що обмежують навантаження, для запобігання підняття навантажень, що перевищують номінальну ємність гачка.
4. Технічне обслуговування та огляд
Регулярні перевірки та обслуговування є важливими для металургійних гачків крана через суворі умови праці. Сюди входить перевірка ознак зносу, деформації або тріщин, які можуть призвести до відмови.
Змащення рухомих деталей та забезпечення того, що функції безпеки, як -от механізми блокування, функціонують правильно.



Двигун

Мотор для металургійного лиття кастингу-це найважливіший компонент, відповідальний за керування підйому крана, подорожей та підйомних функцій у важких промислових умовах, таких як сталеві заводи або ливарні. Ці крани призначені для обробки надзвичайно важких навантажень та експлуатації у високотемпературних умовах, тому використовувані двигуни будуються для надійності та надійності.
Ось кілька ключових аспектів двигунів для металургійних кастингу над головою:
Тип двигуна:
Індукційні двигуни для індукційної клітки зазвичай використовуються завдяки їх міцності та простоті.
Двигуни для ковзання можуть використовуватися для більш високих вимог до початкового моменту.
Двигуни змінної частоти (VFD) пропонують регульований контроль швидкості та енергоефективність.
Рейтинг потужності: Рейтинг потужності двигуна буде залежати від ваги підйому навантаження, необхідної швидкості та оперативного середовища. Більші крани можуть вимагати двигунів з рейтингами потужності від десятків кіловат (кВт) до декількох сотень кВт.

Тепловий захист: Високотемпературне середовище, особливо поблизу операцій з лиття металу, вимагає, щоб двигуни мали тепловий захист, такі як датчики температури, щоб уникнути перегріву.

Системи гальмування: двигуни в кранах часто постачаються з електромагнітними або динамічними гальмівними системами, щоб забезпечити безпечну та контрольовану зупинку навантаження.

Ефективність: двигуни з більш високою енергоефективністю є кращими, оскільки вони зменшують експлуатаційні витрати та вплив на навколишнє середовище операцій крана.

Охолодження: Оскільки двигун часто піддається екстремальному теплу, можуть бути інтегровані вдосконалені методи охолодження (примусове повітря або рідке охолодження).



.

Система звукової та легкої сигналізації та лімітний перемикач

Система звукової та легкої сигналізації:
Ця система, як правило, встановлюється на кранах для попередження операторів та прилеглого персоналу про потенційні небезпеки, несправності або конкретні операційні умови. Він включає:
Звукові тривоги: Це чутні сповіщення, які сповіщають про операторів про такі проблеми, як перевантаження, порушення протоколу безпеки або механічні проблеми.
Світлові тривоги: Ці візуальні сигнали доповнюють звукові тривоги, часто використовуючи миготливі вогні (наприклад, червоний, жовтий або зелений) для візуального спілкування попереджень, статусу крана або аварійних умов.
Ці системи допомагають запобігти нещасним випадкам, надаючи чіткі та негайні попередження всім поблизу, особливо в галасливих промислових умовах, де слухові сигнали можуть бути пропущені.

Обмежені вимикачі:
Обмежні вимикачі - це пристрої безпеки, розроблені для зупинки руху крана, якщо він перевищує певну встановлену межу, тим самим запобігаючи пошкодженням крана, навантаженням або навколишньою інфраструктурою. Вони можуть бути звикли:
Запобігання перенапруження: автоматично зупиняє рух крана, якщо він рухається занадто далеко в будь -якому напрямку, гарантуючи, що кран не стикається з іншими об'єктами або викликає механічну збій.
Захистіть обладнання: Наприклад, в кастингових операціях вони допомагають запобігти перевищенню крана висоти або обмеження ваги, що може пошкодити обладнання або матеріал, що обробляється.
Ці системи особливо важливі в небезпечних умовах, характерних для металургійних рослин, де розплавлені метали та важке обладнання створюють значні ризики.

10. Безпечні пристрої

1. Захист перевантаження
Призначення: запобігає підняттям вантажу, що перевищує його номінальну потужність, що може призвести до пошкодження або відмови конструкції.
Функція: обмежувач перевантаження або датчик відстежує навантаження на кран і запускає тривогу або автоматичне відключення, якщо навантаження перевищує безпечні межі.
2. Обмежні вимикачі
Призначення: гарантує, що кран не подорожує за межі призначеної межі подорожей, що може пошкодити кран або спричинити небезпечні ситуації.
Функція: Ці вимикачі розміщуються в кінці доріжок подорожей крана (підйомник, візок та міст). Вони зупиняють рух крана, коли він досягне свого максимального положення подорожі.
3. Кнопка аварійної зупинки
Призначення: забезпечує швидкий спосіб зупинити кран у разі надзвичайної ситуації.
Функція: Велика, легкодоступна кнопка, яка може відключити живлення до крана, негайно зупиняючи всі рухи.
4. Анти-Sway System
Призначення: зменшує розмахування навантаження, особливо під час руху, для запобігання аварій або пошкоджень.
Функція: Ця система регулює рухи крана для управління та зменшення розмахування під час підйомів або переміщення навантажень.
5. Механізм блокування крана
Призначення: гарантує, що рухи крана припиняються при необхідності, особливо у випадку несправності або для утримання.
Функція: Кран може мати механічні замки або гальма, які запобігають непередбачуваному руху в холостому періоді або у разі втрати потужності.
6. Попереджувальні світильники та звукові сигнали
Призначення: Оператори попередження та поблизу персоналу потенційних небезпек.
Функція: миготливі вогні, роги або сирени можуть попередити про рух крана, підняття навантаження або надзвичайну ситуацію.
7. Захист від перегріву
Призначення: захищає двигуни крана та електричні компоненти від перегріву.
Функція: Датчики температури можуть контролювати двигун та електричні системи крана, викликаючи відключення або попередження, коли температура перевищує безпечні межі.
8. БЕЗПЕЧНІ ГУКИ
Призначення: запобігає навантаженню ненавмисно відсторонено від крана.
Функція: Ці гачки розроблені з такими механізмами, як засувки або штифти безпеки, які забезпечують надійно прикріплене під час підйомних та переміщення.

11. Контроль режим

1. Режим ручного управління:
Це найосновніша форма управління, де оператор крана використовує панель управління для вручну керувати рухами крана, такими як підняття, рух візки та рух мосту.
Зазвичай використовується для менших операцій або коли потрібні більш точні, практичне управління.
2. Напівавтоматичний режим управління:
У цьому режимі деякі функції крана, як -от контроль швидкості, позиціонування навантаження або шаблони руху, автоматизовані, але оператор все ще має контроль над певними діями.
Це може зменшити втому оператора та підвищити безпеку, автоматизуючи деякі повторювані завдання.
3. Повний режим автоматичного управління:
Кран контролюється програмованим логічним контролером (PLC) або іншими вдосконаленими системами автоматизації.
Цей режим використовується в сучасних, високоефективних установах і здатний виконувати складні завдання, такі як завантаження та вивантаження розплавлених металів або транспортування матеріалів з мінімальним втручанням людини.
Зазвичай інтегрують датчики, камери та інші технології для забезпечення безпеки, точності та ефективності.
4. Режим бездротового управління:
У деяких випадках кран може контролюватися віддалено за допомогою бездротових елементів управління, що надає операторам більшу гнучкість у моніторингу та контролі операцій здалеку.
Цей режим управління, як правило, використовується в районах високого ризику, наприклад, коли кран працює над розплавленим металом або в інших небезпечних умовах, зменшуючи ризик для працівників людини.
5. Програмований режим управління (заздалегідь встановлена ​​програма):
Крани з запрограмованим контролем можуть діяти на основі попередньо встановленого програмування, таких як конкретні шляхи або процеси.
Наприклад, після встановлення крана для певної операції (як, наприклад, підняття певного типу навантаження), його можна запрограмувати, щоб слідкувати за певними рухами, не потребуючи втручання оператора.
6. Режим управління безпекою:
Враховуючи характер металургійних кранів, що обробляють гарячі, важкі матеріали, зазвичай існує кілька вбудованих режимів безпеки для захисту операторів, таких як датчики навантаження, функції аварійної зупинки та системи захисту перевантаження.
Автоматичні системи можуть включати функції, які запобігають руху, коли кран виявляє перешкоду або коли умови експлуатації небезпечні (наприклад, перевищення обмежень ваги або несправних компонентів).

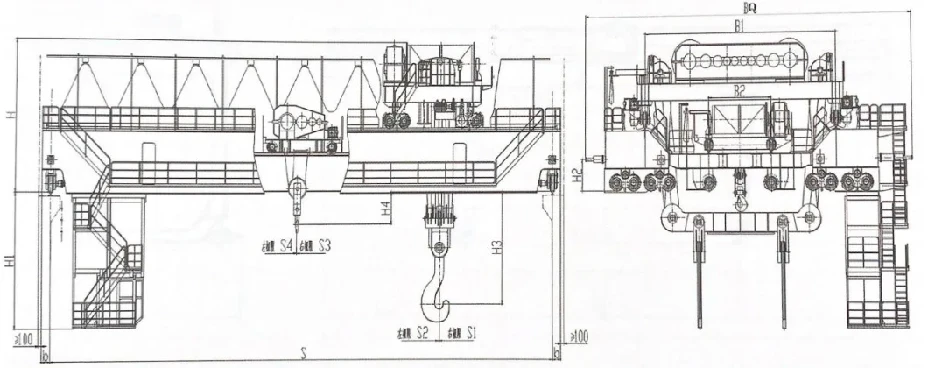

12. Скетч









• Підвищена ефективність: зменшує ручну працю та прискорює процес обробки матеріалів у важких галузях.
• Безпека: спеціально розроблена для безпечного поводження з небезпечними матеріалами та середовищами, мінімізуючи ризики, пов'язані з високими температурами та великими навантаженнями.
• Поліпшення продуктивності: з високошвидкісними можливостями підйому та точним позиціонуванням, ці крани допомагають збільшити експлуатаційну пропускну здатність.





• Сталеві заводи: транспортування розплавленої сталі, заготовки та великих форм.
• Фундики: рухомий розплавлений метал між печами, ковшками та станціями.
• Кастингові рослини: обробка важких виливків та сировини у виробництві металевих компонентів.
• Корування та термічна обробка: використовується для підняття важких компонентів під час кування, термічної обробки та інших металургійних процесів.





Процедура виробництва металургійного лиття кастингу надає кілька ключових кроків, щоб забезпечити, щоб кран був надійним, надійним та здатним обробляти важкі навантаження, характерні для металургійних умов. Нижче наведено загальний контур виробничого процесу:

1. Дизайн та інженерія
Попередня конструкція: На основі специфікацій замовника, включаючи ємність навантаження, проміжок, висоту підйому та інші операційні вимоги.
Детальна інженерія: Після того, як попередня конструкція буде затверджена, інженери готують детальні креслення та технічні характеристики для всіх компонентів крана (наприклад, візки, підйомник, механізм підйому).
Аналіз навантаження та напруги: Структура крана аналізується на розподіл напруги та навантаження, особливо враховуючи екстремальні умови в металургійних умовах (високі температури, великі навантаження тощо).
2. Закупівля матеріалу
Високоміцна сталь: для рами крана, як правило, використовується компоненти, такі як балка, візок та підйомник, високоміцна конструкційна сталь. Спеціальна сталь може використовуватися для компонентів, які будуть піддані екстремальній температурі.
Спеціалізовані частини: інші деталі, такі як двигуни, колеса, системи управління та механізми підйому, надходять від надійних постачальників.
3. Виготовлення компонентів крана
Зварювання та різання: Сталеві деталі для рами та інших компонентів вирізаються, зварюють та збираються відповідно до специфікацій проектування. Точність має вирішальне значення для того, щоб усі компоненти були правильно вирівняні та поєднані разом.
Обробка: такі компоненти, як вали, передачі та колеса, обробляються на точні розміри.
Поверхнева обробка: Деякі компоненти можуть пройти поверхневу обробку, наприклад, оцинування або живопис, щоб запобігти корозії, особливо в суворих умовах.
4. Збірка крана
Основна графічна збірка: Основні балки або балок крана збираються спочатку. Це первинні навантажувальні елементи крана.
Встановлення візки та підйомника: Механізм візки та підйомника встановлюється на головній балці. Ці компоненти повинні бути точно вирівняні для забезпечення плавного руху.
Встановлення електричних та контрольних систем: Електричні панелі електропроводки та управління налаштовані, включаючи функції безпеки, такі як захист перевантаження, обмежені вимикачі та приводи змінної швидкості.
Тестування руху: кран перевіряється на плавний рух візку, підйомника та інших частин, щоб забезпечити правильне функціонування в звичайних умовах експлуатації.
5. Тестування та перевірка
Тестування навантаження: Кран піддається тестуванню навантаження, щоб перевірити, що він може обробляти номінальну здатність до підйому. Це може включати підняття керованого навантаження кілька разів, щоб перевірити наявність належного функціонування.
Перевірка безпеки та продуктивності: Детальний огляд механічних та електричних систем крана, а також функції безпеки, щоб забезпечити відповідність відповідним галузевим стандартам.
Заключний огляд: ретельний остаточний огляд крана, гарантуючи, що всі частини встановлені правильно та функціонують, як очікувалося.
6. Живопис та остаточна збірка
Захист від корозії: Після складання кран очищається та фарбується захисним покриттям для запобігання іржі та зносу, особливо для кранів, що використовуються в суворих умовах, таких як металургійні рослини.
Заключні перевірки складання: встановлені всі залишки невеликих компонентів, таких як блоки гачків, системи підвіски та аксесуари.
7. Введення в експлуатацію та доставка
Встановлення на місці: Після того, як кран перевозиться на сайт, він збирається та встановлюється. Це може включати остаточну проводку та налаштування системи.
Оперативне навчання: Оператори навчаються, як безпечно та ефективно користуватися краном.
Заключне тестування на прийняття: Кран проходить остаточний раунд тестування на місці встановлення, щоб забезпечити все, що працює відповідно до специфікацій проектування.
8. Технічне обслуговування та підтримка
План технічного обслуговування: надається графік технічного обслуговування, а для забезпечення довговічності та продовження безпечної роботи рекомендується звичайне обслуговування.
Наявність запчастин: Виробник зазвичай гарантує, що запасні частини доступні для майбутнього ремонту та оновлення.





Компанія встановила платформу з управління інтелектуальним обладнанням та встановила 310 наборів (наборів) роботи та зварювальних роботів. Після завершення плану буде понад 500 наборів (наборів), а швидкість мережі обладнання досягне 95%. 32 зварювальні лінії були введені в використання, планується встановити 50, а швидкість автоматизації всієї лінійки продуктів досягла.

Популярні Мітки: Металургійний кастинг надмолки, Китай Металургійний кастинг, що кастинг, виробники крана, постачальники, фабрика
