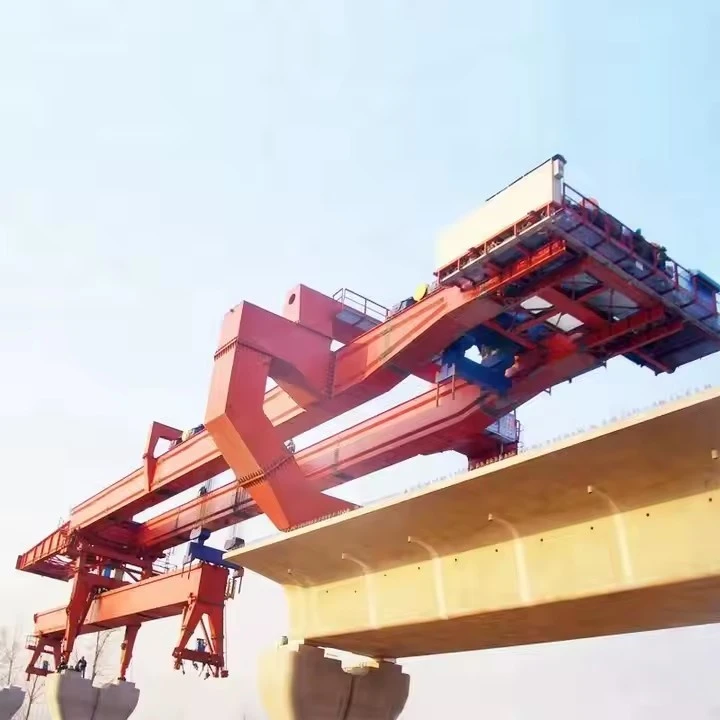

Машина для будівництва мостів



Типи машин для будівництва мостів
Машина для встановлення портального мосту

Використовується для запуску збірних бетонних балок або сталевих балок.

Пересувається по рейках або тимчасових опорах по трасі мосту.

Підходить для будівництва проліт-за-прольотом.

Спусковий портал (монтажник коробчатих балок)

Призначений для будівництва сегментних мостів.

Піднімає та розміщує сегменти коробчастої балки.

Часто використовується в збалансованих консольних конструкціях.

Самохідний модульний транспортер (SPMT)

Система-на основі коліс для транспортування важких компонентів мосту.

Використовується для переміщення великих балок або мостових настил-повного прольоту.

Монтажники-на базі кранів

Важкі-крани (наприклад, гусеничні крани), які використовуються для підйому великих елементів мосту.

Поширений у конструкціях сталевих ферм або арочних мостів.

Інкрементна пускова машина

Поступово штовхає сегменти мосту від одного кінця до іншого.

Використовується для довгих нерозрізних мостів (наприклад, коробчатих балкових мостів).

Ключові характеристики машин для зведення мостів
Висока вантажопідйомність – може обробляти важкі збірні сегменти (до сотень тонн).

Регульованість – може адаптуватися до різної ширини та вигину моста.

Точне розміщення – забезпечує точне вирівнювання сегментів.

Механізми безпеки – включає проти-ковзання, захист від перевантаження та контроль стабільності.

Мобільність. Деякі машини є само-самохідними, а для інших потрібні рейки або тимчасові опори.



Машина для зведення мостів (BEM) — це спеціальне обладнання, яке використовується при будівництві мостів, зокрема для розміщення збірних сегментів, балок або коробчастих балок. Нижче наведено типові технічні характеристики машини для зведення мостів:

1. Загальні характеристики
тип:

Портальний-тип / Спускова балка / Самоспускова-машина

Сегментний підйомник / Запуск балки / Збалансована консольна машина

застосування:

Збірні сегментні мости

Монтаж коробчастої балки

Проліт-за-прольотом або збалансована консольна конструкція

2. Вантажопідйомність
Максимальна вантажопідйомність: 100–1000 тонн (залежно від конструкції)

Обробка довжини прольоту: 30–70 метрів (регулюється на основі проекту)

Межа робочого навантаження (WLL): 1,25–1,5 рази більше максимального навантаження (коефіцієнт безпеки)

3. Конструктивні розміри
Довжина машини: 50–120 метрів (регулюється для різних прольотів)

Ширина: 6–12 метрів (щодо ширини настилу мосту)

Висота: 8–20 метрів (залежно від вимог до кліренсу)

Власна-вага: 150–600 тонн

4. Рух і мобільність
Механізм пересування:

Гусеничні рейки / на рейках-/ на колесах-

Гідравлічна рушійна система

Швидкість руху: 5–15 м/хв (регулюється)

Рульове управління: гідравлічна система повороту (якщо потрібно)

Поздовжнє регулювання: гідравлічні домкрати для точного позиціонування

5. Система живлення
Джерело живлення: дизельний генератор / електродвигун (400 В, 50/60 Гц)

Гідравлічна система:

Тиск: 250–350 бар

Продуктивність насоса: 50–200 л/хв

Система керування: ПЛК-з дистанційним керуванням

6. Функції безпеки
Захист від перевантаження: тензодатчики та кінцеві вимикачі

Анти{0}}система коливання: для точного розміщення сегментів

Аварійні гальма: гідравлічні та механічні безвідмовні

Стійкість до вітру: до 20 м/с (робочий), 36 м/с (виживання)

7. Екологічні умови
Робоча температура: від -20 градусів до +50 градусів

Вологість: до 95% (без-конденсації)

Обмеження швидкості вітру: менше або дорівнює 12 м/с (для безпечної роботи)



Машина для зведення мостів (BEM) — це спеціальне обладнання, яке використовується при будівництві мостів, зокрема для ефективного розміщення збірних сегментів або балок. Нижче наведено ключові компоненти типової машини для зведення мостів:

1. Основний портал / рама
Основна структурна основа, яка підтримує всю машину.

Виготовлений із -високоміцної сталі, щоб витримувати великі навантаження.

Може включати регульовані ніжки або опори для стабільності.



2. Спусковий ніс/передня опора
Висувається вперед, щоб забезпечити тимчасову підтримку під час розміщення балки.

Допомагає збалансувати машину при русі вперед.

3. Підйомна система (підйомник/лебідка)
Включає гідравлічні або електричні лебідки, троси та шківи.

Використовується для підйому та позиціонування збірних бетонних сегментів або сталевих балок.

4. Ходовий механізм
Колеса, гусениці або ковзаючі майданчики, які дозволяють машині переміщатися уздовж настилу мосту або тимчасових рейок.

Може мати-самохід або використовувати зовнішній двигун.

5. Гідравлічна система
Стимулює такі рухи, як піднімання, регулювання та стабілізація.

Включає циліндри, насоси та регулюючі клапани.

6. Опорні опори / Тимчасові опори
Забезпечують стійкість під час будівництва.

Можна регулювати висоту, щоб відповідати різним висотам мосту.

7. Кабіна керування та консоль оператора
Містить системи керування для точної роботи.

Включає джойстики, монітори та елементи керування безпекою.

8. Система обробки сегментів (для збірних сегментів)
Захвати або затискачі для утримання збірних сегментів на місці.

Інструменти вирівнювання для точного позиціонування.

9. Допоміжне обладнання
Перила безпеки, освітлення та системи аварійної зупинки.

Датчики для контролю та вирівнювання навантаження.







Машина для зведення мостів (BEM) — це спеціальне обладнання, яке використовується в будівництві мостів для ефективного складання та встановлення сегментів мосту, балок або прольотів. Ці машини мають кілька переваг порівняно з традиційними методами будівництва, що робить їх необхідними для велико-масштабних інфраструктурних проектів. Ось основні переваги:

1. Висока ефективність і швидкість
Швидше будівництво: BEM можуть швидко піднімати, транспортувати та розміщувати важкі сегменти мосту, скорочуючи терміни проекту.

Безперервний робочий процес: вони дозволяють послідовне розміщення сегментів, мінімізуючи затримки між етапами будівництва.

2. Підвищена безпека
Зменшення ризику для працівників: працівники працюють із безпечних платформ, мінімізуючи вплив на висоту та небезпечні умови.

Стабільність і точність: контрольовані рухи машини зменшують нещасні випадки, пов’язані з ручним переміщенням важких компонентів.

3. Економічна-ефективність
Менші витрати на робочу силу: потрібно менше працівників порівняно з традиційними методами.

Зменшена кількість тимчасових опор: усуває потребу у великих риштуваннях або фальшах, заощаджуючи витрати на матеріали та налаштування.

4. Висока точність і контроль якості
Точне вирівнювання: забезпечує точне розміщення сегментів моста, покращуючи структурну цілісність.

Послідовна конструкція: автоматизовані або напівавтоматизовані операції зменшують людські помилки.

5. Універсальність
Адаптується до різних типів мостів: підходить для балкових мостів, сегментних мостів, коробчастих балок і навіть арочних мостів.

Працює в складних умовах: можна використовувати над річками, долинами, шосе та міськими районами з мінімальними перешкодами.

6. Мінімізація перешкод для дорожнього руху та навколишнього середовища
Обмежене перекриття доріг/залізниць: оскільки монтаж відбувається над існуючою інфраструктурою, перерви в русі зменшуються.

Еко-дружній: Менше заважає грунту, зменшуючи вплив на навколишнє середовище.

7. Велика вантажопідйомність
Працює з масивними компонентами: здатний піднімати та позиціонувати збірні сегменти вагою в сотні тонн.

Підтримує великі прольоти: дозволяє будувати мости з великими прольотами без проміжних опор.

8. Зменшення залежності від кранів
Можливість-самопуску: багато BEM можуть рухатися вперед незалежно, усуваючи потребу в кількох кранах.

Краща маневреність: призначений для навігації у вузьких просторах, де традиційні крани можуть не підійти.

9. Покращене планування проекту
Передбачувані терміни: механізовані процеси дозволяють краще планувати та зменшити затримки.

Усе-погодні характеристики: деякі BEM можуть працювати за різних погодних умов, на відміну від кранових-методів.

10. Довгострокові-економічні вигоди
Подовжений термін служби: правильно побудовані мости з використанням BEM, як правило, мають кращу довговічність.

Нижчі витрати на технічне обслуговування: точне складання зменшує майбутні структурні проблеми.



Машина для зведення мостів (BEM) – це спеціальне обладнання, яке використовується в будівництві мостів для ефективного та безпечного встановлення сегментів із залізобетону, балок або-прогонових секцій мосту. Ці машини необхідні для будівництва віадуків, шляхопроводів, залізничних мостів та інших висотних споруд, особливо у складних місцевостях або в міських умовах, де традиційні методи будівництва є непрактичними.

Ключове застосування машин для зведення мостів
Монтаж збірної балки

Використовується для підйому та встановлення збірних бетонних або сталевих балок на опори або опори.

Поширені в балкових мостах, де окремі балки розміщені поруч.

Будівництво сегментного мосту

Для збалансованої консольної конструкції, де сегменти встановлюються симетрично з обох сторін опори.

Використовується в вантових-або коробчастих-балкових мостах.

Повний-запуск

Деякі BEM можуть піднімати та встановлювати цілі попередньо зібрані прольоти мостів за одну операцію, скорочуючи час будівництва.

Ідеально підходить-для проектів високошвидкісної залізниці та шосе.

Запуск Gantry Systems

Використовується в методах поступового спуску, коли мостові настили будуються секціями та просуваються вперед через опори.

Будівництво в містах та-зонах обмеженого доступу

Мінімізує збої в містах, зменшуючи потребу у важких кранах і великих робочих площах.

Використовується в естакадах, системах метро та естакадах.

Гірські або річкові переходи

Дозволяє будувати мости через глибокі долини, річки або складну місцевість без великих риштувань.





1. Фаза проектування та розробки
Структурний аналіз: розрахуйте навантаження та точки напруги

Механічний дизайн: створюйте детальні CAD-моделі всіх компонентів

Конструкція гідравлічної системи: Схема механізмів підйому та пересування

Проектування електричної системи: розробка систем керування та засобів безпеки

Тестування прототипу: перевірте дизайн за допомогою масштабованих моделей або симуляцій

2. Закупівля матеріалів
Високо{0}}сталь для основних конструкційних компонентів

Спеціальні сплави для рухомих частин

Гідроциліндри та насоси

Електричні компоненти та системи керування

Зносостійкі-матеріали для контактних поверхонь

3. Процес виготовлення
Виготовлення основної конструкції
Різання та формування сталевих пластин/балок на верстатах з ЧПУ

Зварювання основних опорних конструкцій

Обробка точок з'єднання і з'єднань

Обробка поверхні (піскоструминна обробка, фарбування для захисту від корозії)

Виробництво механічних компонентів
Виробництво зубчастих коліс, підшипників, трансмісій

Монтаж телескопічних секцій (за наявності)

Виготовлення крокових або спускових механізмів

Збірка гідравлічної системи
Монтаж гідроциліндрів

Прокладка гідравлічних ліній

Інтеграція систем контролю тиску

Випробування на герметичність і тиск

4. Інтеграція електричної системи
Монтаж пультів управління

Монтаж датчиків і кінцевих вимикачів

Програмування ПЛК (програмований логічний контролер)

Інтеграція систем безпеки (аварійна зупинка, захист від перевантаження)

5. Контроль якості та тестування
Не-руйнівний контроль зварних швів (рентгенівський, ультразвуковий)

Навантажувальні випробування елементів конструкції

Функціональне тестування всіх механічних систем

Перевірка системи безпеки

Експлуатаційні випробування в імітованих умовах

6. Остаточне складання
Інтеграція всіх підсистем

Вирівнювання та калібрування рухомих частин

Остаточне фарбування та захисні покриття

Встановлення засобів безпеки та систем оповіщення

7. Заводські приймальні випробування
Повне робоче випробування на заводі виробника

Перевірка відповідно до проектних специфікацій

Документація всіх результатів тестування

Перевірка та затвердження клієнта

8. Розбирання для транспортування
Стратегічне розбиття на транспортабельні модулі

Захист чутливих компонентів

Підготовка детальної інструкції з повторного складання

9. Монтаж на-майданчику (на місці будівництва мосту)
Підготовка основи (при необхідності)

Покрокова-за-повторна збірка відповідно до процедур виробника

Остаточне калібрування та тестування на-сайті

Навчання операторів та передача будівельній бригаді

10. Технічне обслуговування та підтримка
Розробка графіків ТО

Забезпечення запчастинами

Технічна підтримка під час експлуатації

Періодичні перевірки протягом усього терміну служби машини

Ця виробнича процедура гарантує, що машина для зведення мостів відповідає всім вимогам безпеки, продуктивності та довговічності для складних проектів будівництва мостів.





Компанія встановила інтелектуальну платформу управління обладнанням, а також встановила 310 комплектів (комплектів) вантажно-зварювальних роботів. Після завершення плану буде понад 500 комплектів (комплектів), а рівень мережевого обладнання досягне 95%. 32 зварювальні лінії введено в експлуатацію, 50 планується встановити, а рівень автоматизації всієї продуктової лінії досяг 85%.
